泄洪洞事故闸门检修施工方案

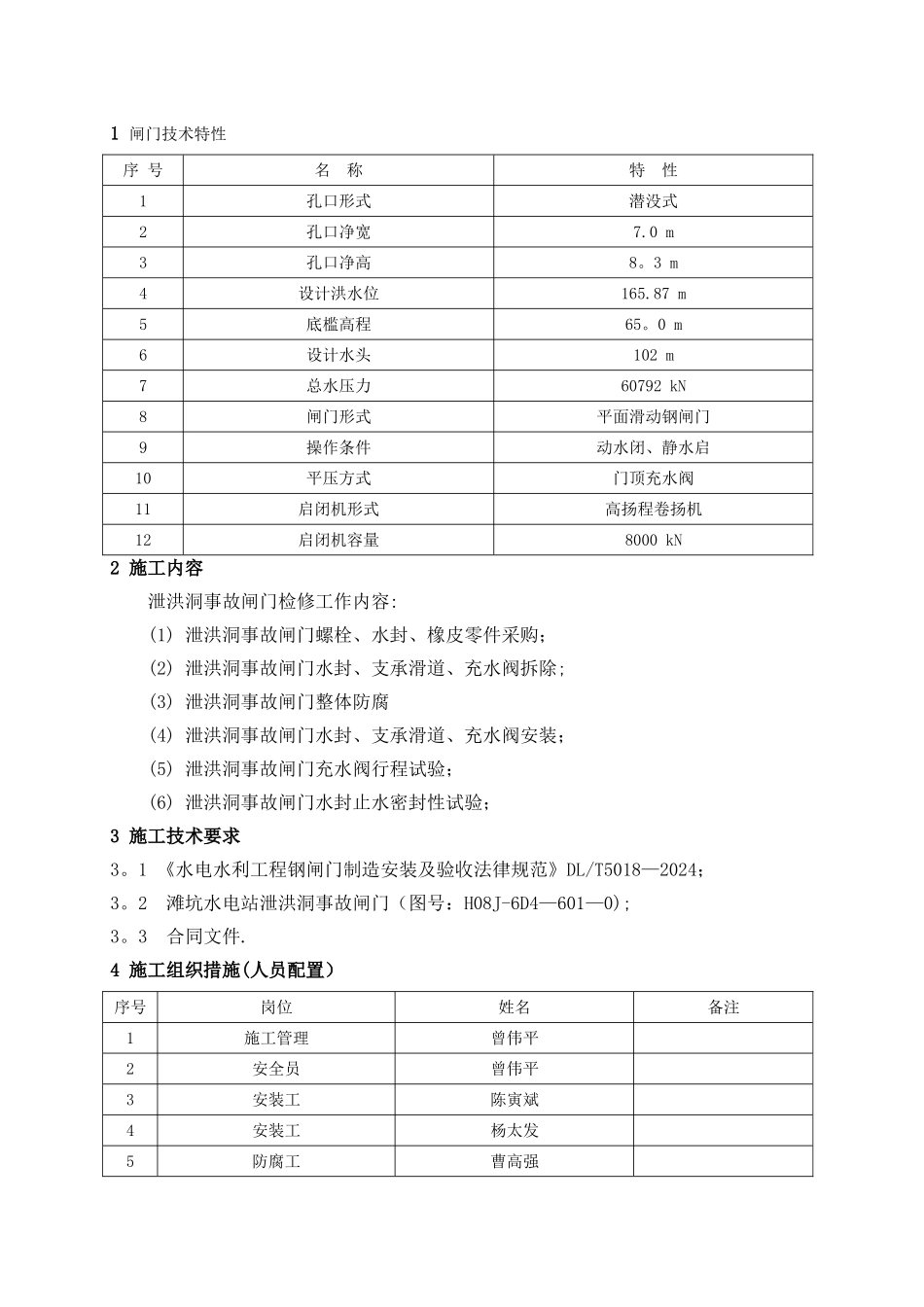

XXXXX泄洪洞事故闸门检修施工方案批 准: 审 核： 编 制： 1 闸门技术特性序 号名 称特 性1孔口形式潜没式2孔口净宽7.0 m3孔口净高8。3 m4设计洪水位165.87 m5底槛高程65。0 m6设计水头102 m7总水压力60792 kN8闸门形式平面滑动钢闸门9操作条件动水闭、静水启10平压方式门顶充水阀11启闭机形式高扬程卷扬机12启闭机容量8000 kN2 施工内容泄洪洞事故闸门检修工作内容:(1) 泄洪洞事故闸门螺栓、水封、橡皮零件采购；(2) 泄洪洞事故闸门水封、支承滑道、充水阀拆除;(3) 泄洪洞事故闸门整体防腐(4) 泄洪洞事故闸门水封、支承滑道、充水阀安装；(5) 泄洪洞事故闸门充水阀行程试验；(6) 泄洪洞事故闸门水封止水密封性试验；3 施工技术要求3。1 《水电水利工程钢闸门制造安装及验收法律规范》DL/T5018—2024；3。2 滩坑水电站泄洪洞事故闸门（图号：H08J-6D4—601—0);3。3 合同文件.4 施工组织措施(人员配置）序号岗位姓名备注1施工管理曾伟平2安全员曾伟平3安装工陈寅斌4安装工杨太发5防腐工曹高强5 施工准备5。1 材料准备5。1。1 充水阀部分序号名称材质规格数量备注1水封橡皮LD19φ800/φ520×201 件6.8 kg2螺栓A2—70M20×6022 只GB/T5782—20003螺栓A2-70M20×14512 只GB/T5782—20004螺母A2-70M64×43 只GB/T6170-20005螺母A2-70M2012 只GB/T6170—20005.1.2 水封部分序号名称材质规格数量备注1顶水封橡皮LD19P160—16.9m2转角水封LD19P560-12 件3侧水封LD19P160—18。2m×24底水封橡皮LD19H120—410m5螺栓A2-70M20×9581 只GB/T5780—20006螺栓A2—70M20×130216 只GB/T5780-20007螺母A2—70M20297 只GB/T6170-20005。1。3 支承滑道部分序号名称材质规格数量备注5螺栓A2-80M24×55160 只GB/T5782—20006弹簧垫圈65MnM20×130160 只GB/T93—865.2 设备和工器具配备序号设备名称型号规格数 量备 注1电动扳手1 台2手拉葫芦2t2 台3钢丝绳若干4氧—乙炔割具1 套5氧气若干6乙炔若干根据螺孔规格配备7配电箱1 只8喷砂除锈设备1 套序号设备名称型号规格数 量备 注9空压气1 台10帆布20m211活动脚手架若干12照明灯具若干13安全带6 付电源从启闭机房接出,配置配电盘柜5。3 施工现场准备5.3。1 电源及照明布置根据现场情况在泄洪洞事故闸门启闭机房接出电源，并在启闭机房外配电箱，满足空压机 380V 供电，从配电箱接出电源，至检修平台，满足电动工器具 220V 供电，同时在现场布置临时照明。...
