法拉克系统数控车床子弹程序、图纸及程序注解

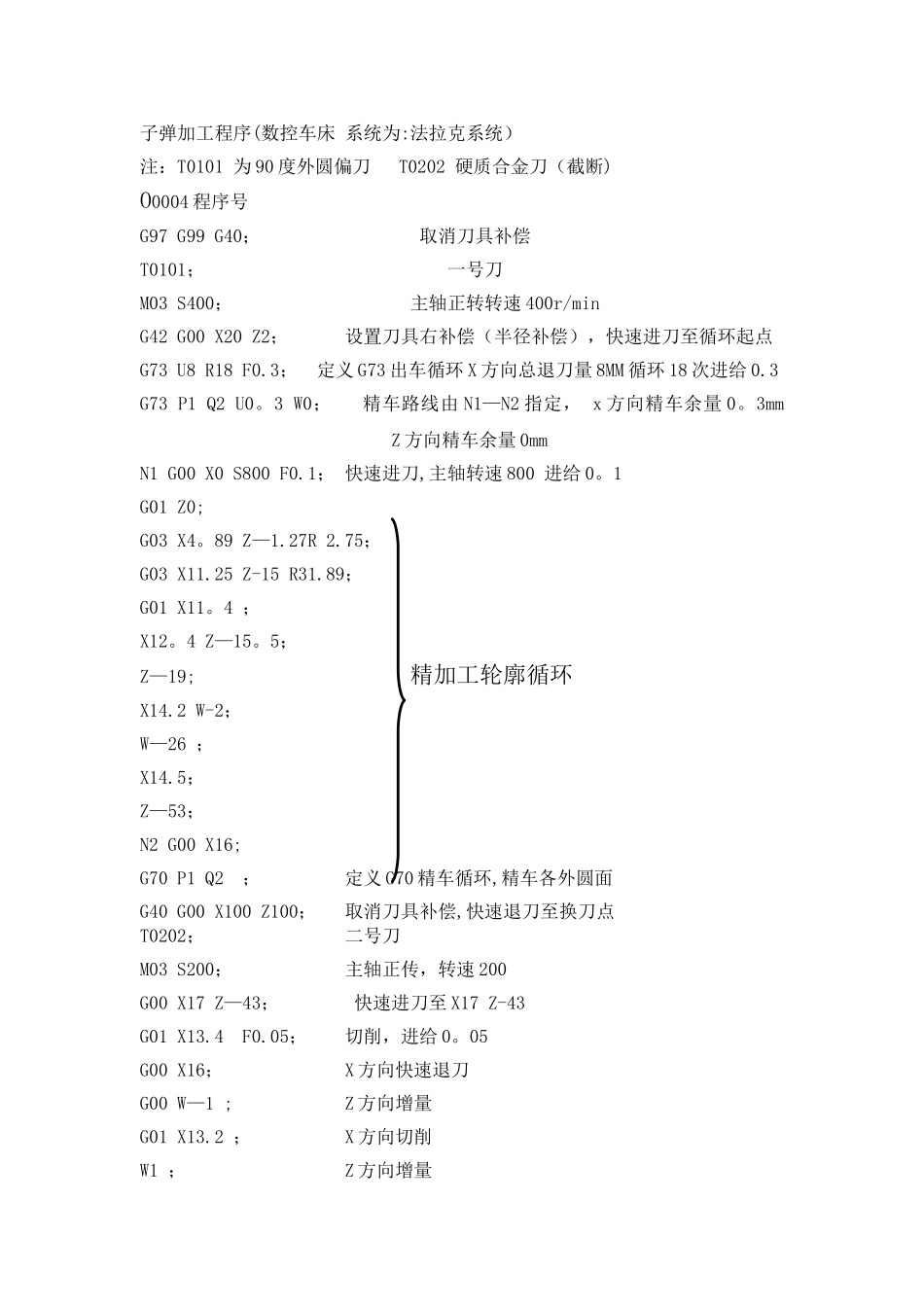

法拉克系统数控车床子弹程序、图纸及程序注解_第1页
1/2

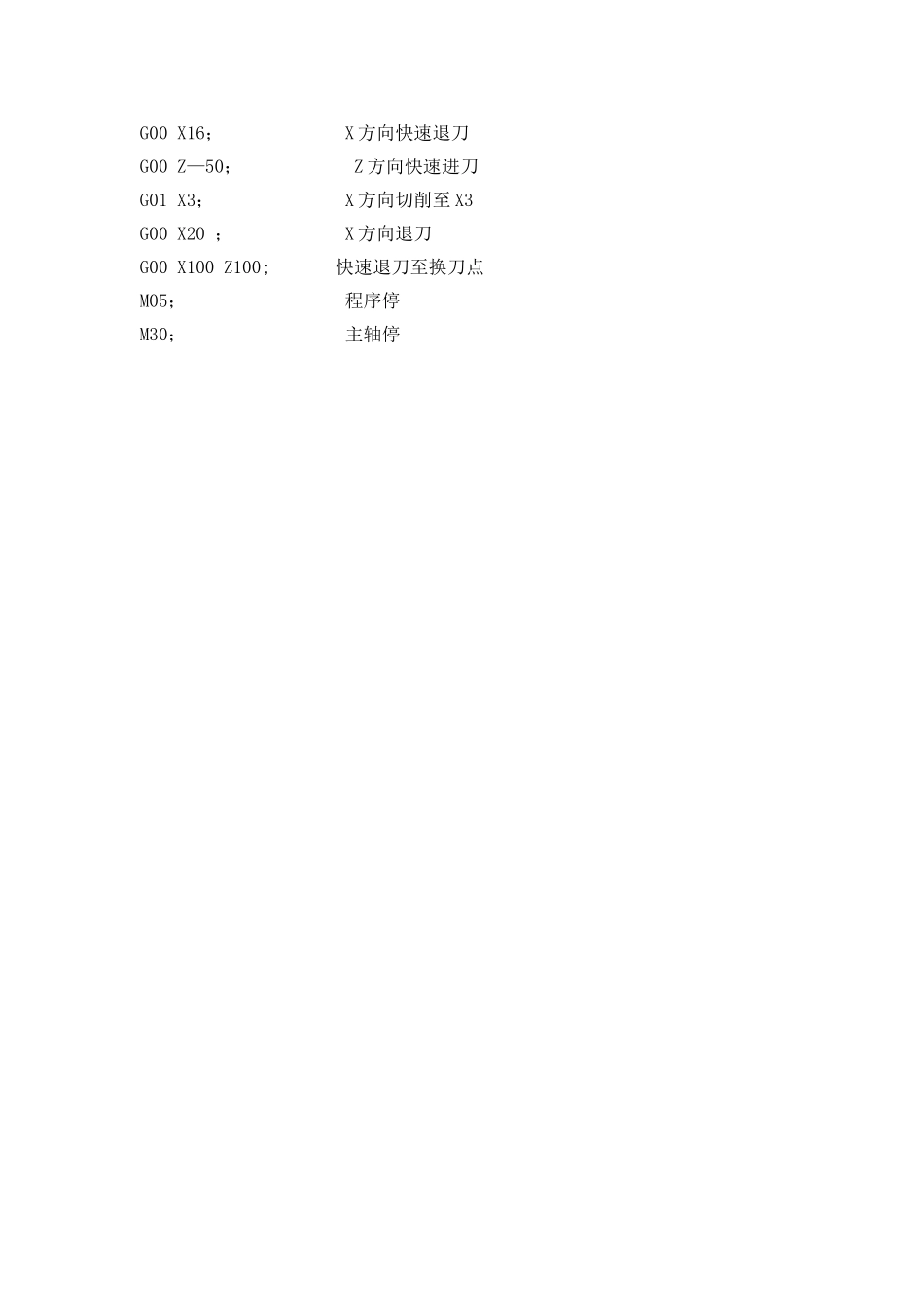

法拉克系统数控车床子弹程序、图纸及程序注解_第2页
2/2
子弹加工程序(数控车床 系统为:法拉克系统)注:T0101 为 90 度外圆偏刀 T0202 硬质合金刀(截断)O0004 程序号G97 G99 G40; 取消刀具补偿T0101; 一号刀M03 S400; 主轴正转转速 400r/minG42 G00 X20 Z2; 设置刀具右补偿(半径补偿),快速进刀至循环起点G73 U8 R18 F0.3; 定义 G73 出车循环 X 方向总退刀量 8MM 循环 18 次进给 0.3G73 P1 Q2 U0。3 W0; 精车路线由 N1—N2 指定, x 方向精车余量 0。3mm Z 方向精车余量 0mm N1 G00 X0 S800 F0.1; 快速进刀,主轴转速 800 进给 0。1G01 Z0; G03 X4。89 Z—1.27R 2.75; G03 X11.25 Z-15 R31.89; G01 X11。4 ; X12。4 Z—15。5; Z—19; 精加工轮廓循环X14.2 W-2; W—26 ; X14.5; Z—53; N2 G00 X16; G70 P1 Q2 ; 定义 G70 精车循环,精车各外圆面G40 G00 X100 Z100; 取消刀具补偿,快速退刀至换刀点T0202; 二号刀M03 S200; 主轴正传,转速 200G00 X17 Z—43; 快速进刀至 X17 Z-43G01 X13.4 F0.05; 切削,进给 0。05G00 X16; X 方向快速退刀G00 W—1 ; Z 方向增量G01 X13.2 ; X 方向切削W1 ; Z 方向增量G00 X16; X 方向快速退刀G00 Z—50; Z 方向快速进刀G01 X3; X 方向切削至 X3G00 X20 ; X 方向退刀G00 X100 Z100; 快速退刀至换刀点M05; 程序停M30; 主轴停
