波纹管道施工方案

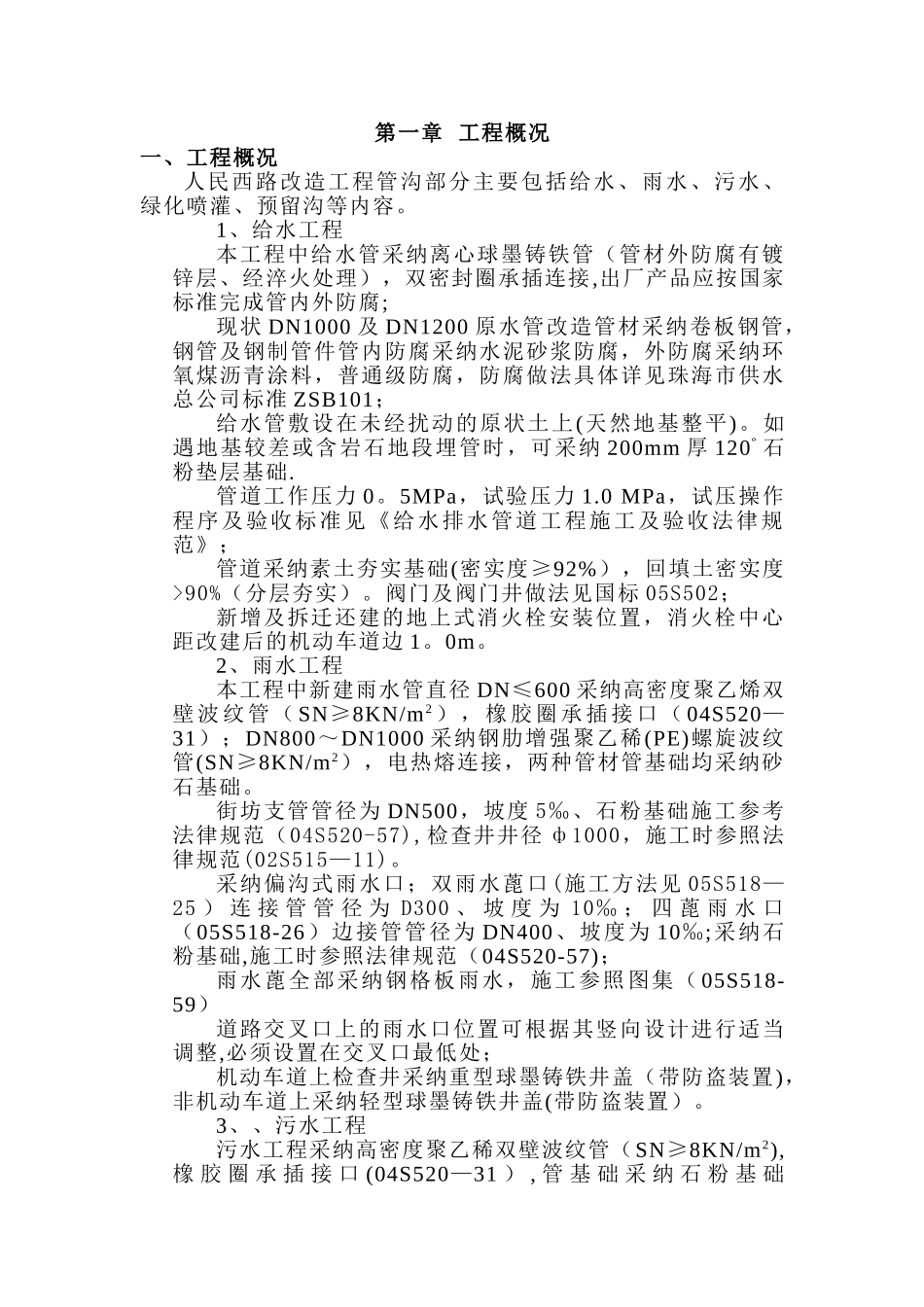

第一章 工程概况一、工程概况人民西路改造工程管沟部分主要包括给水、雨水、污水、绿化喷灌、预留沟等内容。1、给水工程本工程中给水管采纳离心球墨铸铁管（管材外防腐有镀锌层、经淬火处理），双密封圈承插连接,出厂产品应按国家标准完成管内外防腐;现状 DN1000 及 DN1200 原水管改造管材采纳卷板钢管，钢管及钢制管件管内防腐采纳水泥砂浆防腐，外防腐采纳环氧煤沥青涂料，普通级防腐，防腐做法具体详见珠海市供水总公司标准 ZSB101；给水管敷设在未经扰动的原状土上(天然地基整平)。如遇地基较差或含岩石地段埋管时，可采纳 200mm 厚 120º 石粉垫层基础.管道工作压力 0。5MPa，试验压力 1.0 MPa，试压操作程序及验收标准见《给水排水管道工程施工及验收法律规范》；管道采纳素土夯实基础(密实度≥92%），回填土密实度>90%（分层夯实）。阀门及阀门井做法见国标 05S502；新增及拆迁还建的地上式消火栓安装位置，消火栓中心距改建后的机动车道边 1。0m。2、雨水工程本工程中新建雨水管直径 DN≤600 采纳高密度聚乙烯双壁 波 纹 管 （ SN≥8KN/m2 ） ， 橡 胶 圈 承 插 接 口 （ 04S520—31）；DN800～DN1000 采纳钢肋增强聚乙稀(PE)螺旋波纹管(SN≥8KN/m2），电热熔连接，两种管材管基础均采纳砂石基础。街坊支管管径为 DN500，坡度 5‰、石粉基础施工参考法律规范（04S520-57),检查井井径 ф1000，施工时参照法律规范(02S515—11)。采纳偏沟式雨水口；双雨水蓖口(施工方法见 05S518—25 ） 连 接 管 管 径 为 D300 、 坡 度 为 10‰ ； 四 蓖 雨 水 口（05S518-26）边接管管径为 DN400、坡度为 10‰;采纳石粉基础,施工时参照法律规范（04S520-57)；雨水蓖全部采纳钢格板雨水，施工参照图集（ 05S518-59）道路交叉口上的雨水口位置可根据其竖向设计进行适当调整,必须设置在交叉口最低处；机动车道上检查井采纳重型球墨铸铁井盖（带防盗装置)，非机动车道上采纳轻型球墨铸铁井盖(带防盗装置）。3、、污水工程污水工程采纳高密度聚乙稀双壁波纹管（SN≥8KN/m2),橡 胶 圈 承 插 接 口 (04S520—31 ） , 管 基 础 采 纳 石 粉 基 础(04S520—57，具体详见沟槽回填示意图），管道与检查井连接作法见 04S520-59；街坊支管管径为 DN400,坡度 4‰、石粉基础（04S520—57，详见沟槽回填示意图），检查井井径 ф1000，施工工艺参照法律规范(02S515—20）。机动车道上检...
