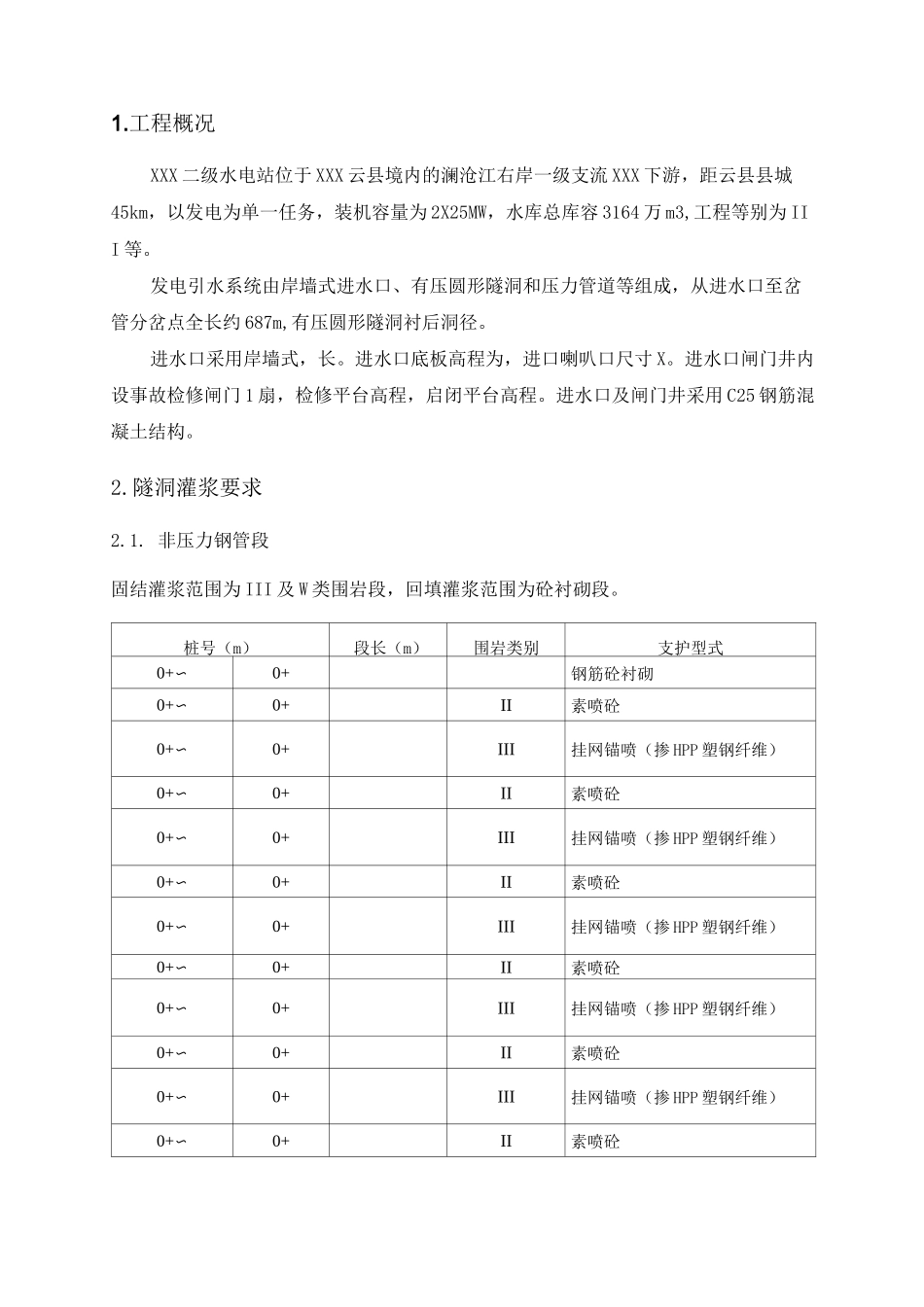

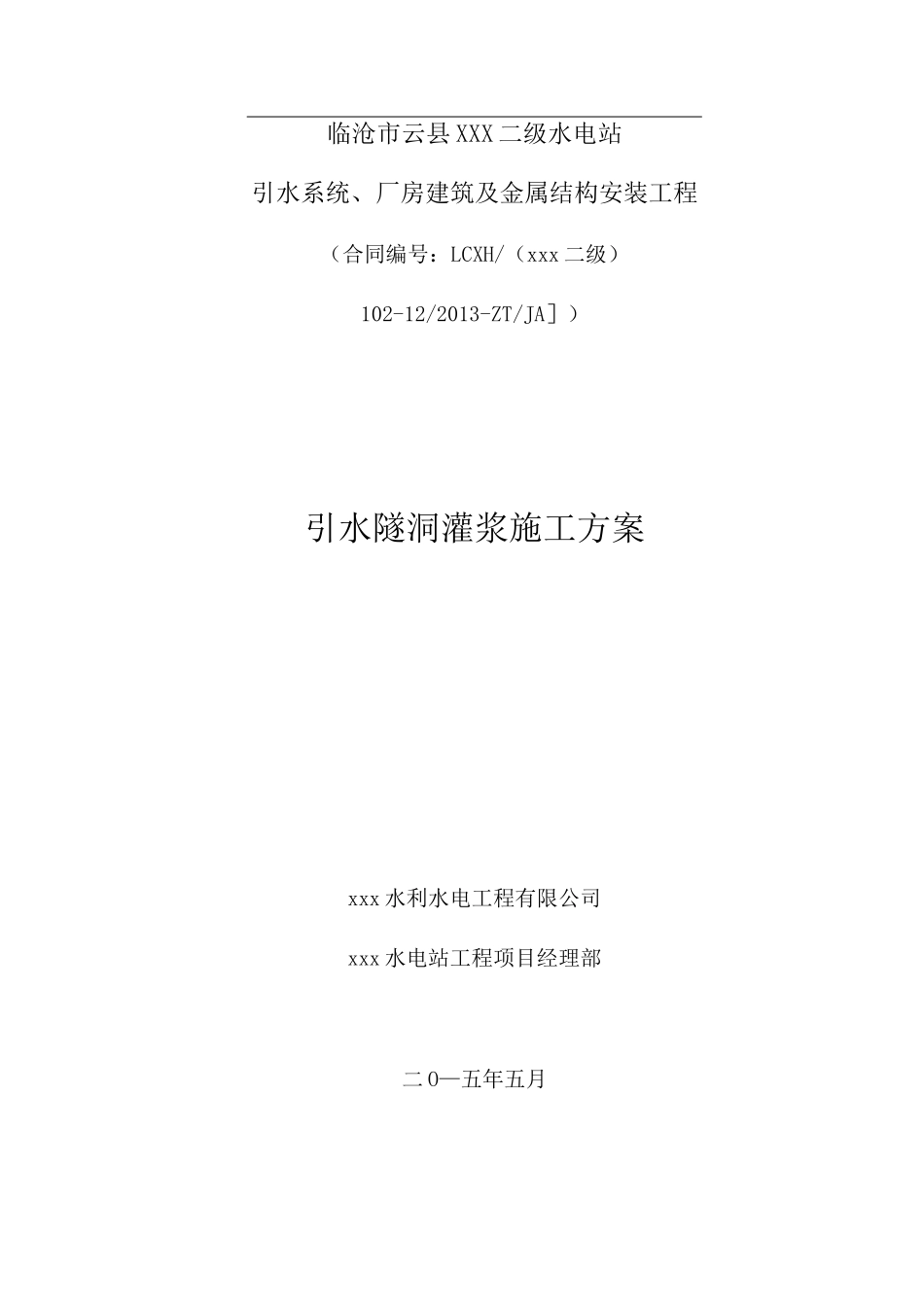

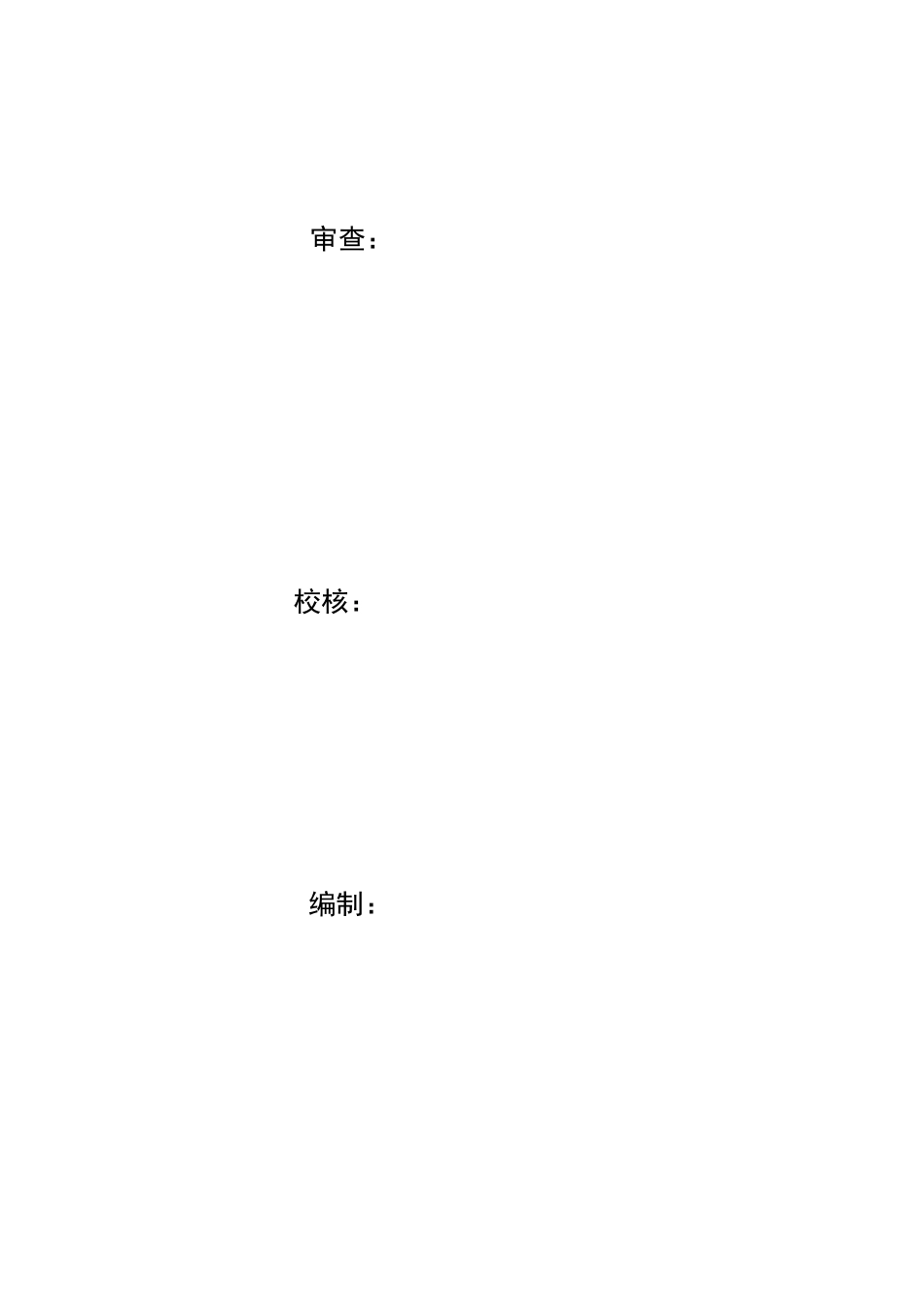

临沧市云县 XXX 二级水电站引水系统、厂房建筑及金属结构安装工程（合同编号：LCXH/（xxx 二级）102-12/2013-ZT/JA］）引水隧洞灌浆施工方案xxx 水利水电工程有限公司xxx 水电站工程项目经理部二 O—五年五月审查：校核：编制：1.工程概况XXX 二级水电站位于 XXX 云县境内的澜沧江右岸一级支流 XXX 下游，距云县县城45km，以发电为单一任务，装机容量为 2X25MW，水库总库容 3164 万 m3,工程等别为 III 等。发电引水系统由岸墙式进水口、有压圆形隧洞和压力管道等组成，从进水口至岔管分岔点全长约 687m,有压圆形隧洞衬后洞径。进水口采用岸墙式，长。进水口底板高程为，进口喇叭口尺寸 X。进水口闸门井内设事故检修闸门 1 扇，检修平台高程，启闭平台高程。进水口及闸门井采用 C25 钢筋混凝土结构。2.隧洞灌浆要求2.1. 非压力钢管段固结灌浆范围为 III 及 W 类围岩段，回填灌浆范围为砼衬砌段。桩号（m）段长（m）围岩类别支护型式0+〜0+钢筋砼衬砌0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）0+〜0+II素喷砼0+〜0+III挂网锚喷（掺 HPP 塑钢纤维）2.1.1. 喷砼段固结灌浆固结灌浆采用一次全孔灌浆形式，终孔灌浆压力2.1.2. 衬砌段固结灌浆砼衬砌段固结灌浆孔沿洞周均匀布置，排距 3m,每排 9 孔，呈梅花形布置，孔深要求深入围岩，灌浆压力为，局部岩石破碎带或断层处视实际情况加密加深灌浆孔，固结灌浆在该部位回填灌浆结束 7 天后进行。2.1.3. 回填灌浆在顶拱中心角 120°内进行，每排 1~2 孔，排距 3m,呈梅花形布置，孔深应深入围岩10cm，灌浆压力为，待砼强度达到 70%设计强度后才能进行回填灌浆。2.1.4. 检查孔回填灌浆和固结灌浆质量检查孔的数量应不少于灌浆孔总数的 5%，检查孔布置由施工、监理、地质人员根据实际情况确定。固结灌浆质量控制标准为透水率不超过 5Lu。灌浆过程中应加强观测并作好记录，出现异常情况要及时、妥善处理，灌浆施工应严格按照《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2012）执行，确保灌浆质量和安全。2.2. 压力钢管段隧洞钢管内衬段，砼与围岩间必须进行回填灌浆；...
