流体传动考试题库

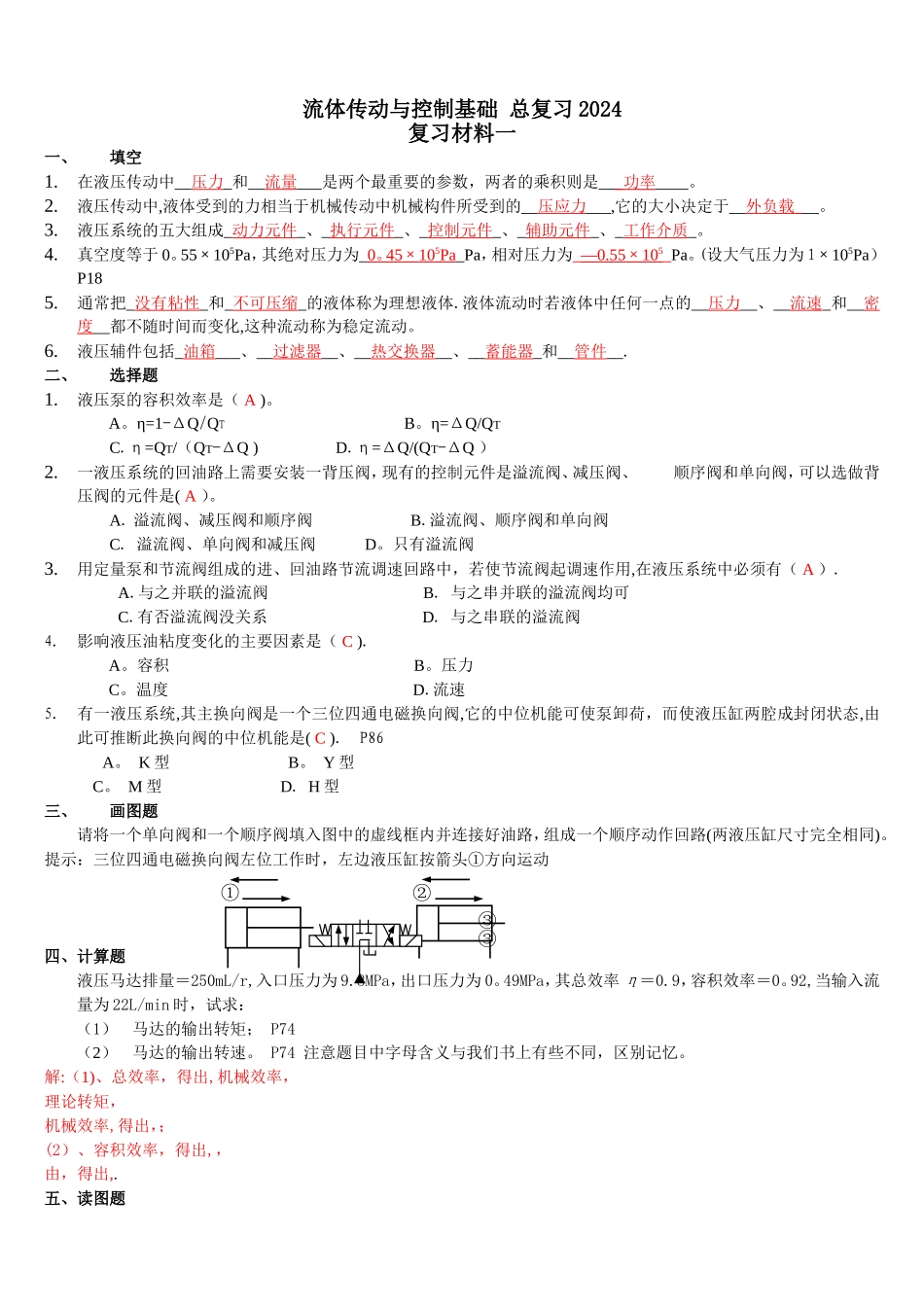

流体传动与控制基础 总复习 2024复习材料一一、填空1.在液压传动中__压力_和__流量___是两个最重要的参数，两者的乘积则是___ 功率 ____。2.液压传动中,液体受到的力相当于机械传动中机械构件所受到的__压应力___,它的大小决定于__外负载 _ __。3.液压系统的五大组成_动力元件_、_执行元件_、_控制元件_、_辅助元件_、_工作介质_。4.真空度等于 0。55×105Pa，其绝对压力为_0 。 45 × 10 5 Pa _Pa，相对压力为_—0.55 × 10 5 _Pa。(设大气压力为 1×105Pa） P185.通常把_没有粘性_和_不可压缩_的液体称为理想液体.液体流动时若液体中任何一点的__压力__、__流速_和__密度__都不随时间而变化,这种流动称为稳定流动。6.液压辅件包括_油箱___、__过滤器__、__热交换器__、__蓄能器_和__管件__.二、选择题1.液压泵的容积效率是（ A )。A。η=1-ΔQ/QT B。η=ΔQ/QTC.η=QT/（QT-ΔQ ) D.η=ΔQ/(QT-ΔQ ）2.一液压系统的回油路上需要安装一背压阀，现有的控制元件是溢流阀、减压阀、 顺序阀和单向阀，可以选做背压阀的元件是( A ）。A. 溢流阀、减压阀和顺序阀 B.溢流阀、顺序阀和单向阀C. 溢流阀、单向阀和减压阀 D。只有溢流阀3.用定量泵和节流阀组成的进、回油路节流调速回路中，若使节流阀起调速作用,在液压系统中必须有（ A ）.A.与之并联的溢流阀 B. 与之串并联的溢流阀均可C.有否溢流阀没关系 D. 与之串联的溢流阀4.影响液压油粘度变化的主要因素是（ C ).A。容积 B。压力C。温度 D.流速5.有一液压系统,其主换向阀是一个三位四通电磁换向阀,它的中位机能可使泵卸荷，而使液压缸两腔成封闭状态,由此可推断此换向阀的中位机能是( C ). P86 A。 K 型 B。 Y 型 C。 M 型 D. H 型三、画图题请将一个单向阀和一个顺序阀填入图中的虚线框内并连接好油路，组成一个顺序动作回路(两液压缸尺寸完全相同)。提示：三位四通电磁换向阀左位工作时，左边液压缸按箭头①方向运动四、计算题液压马达排量＝250mL/r,入口压力为 9.8MPa，出口压力为 0。49MPa，其总效率 η＝0.9，容积效率＝0。92,当输入流量为 22L/min 时，试求：（1）马达的输出转矩； P74（2）马达的输出转速。 P74 注意题目中字母含义与我们书上有些不同，区别记忆。解:（1)、总效率，得出,机械效率，理论转矩，机械效率,得出，；(2）、容积效率，得出,，由，得出,.五、读图题①②③③读懂图示液压系统原理图,填写电磁铁动...
