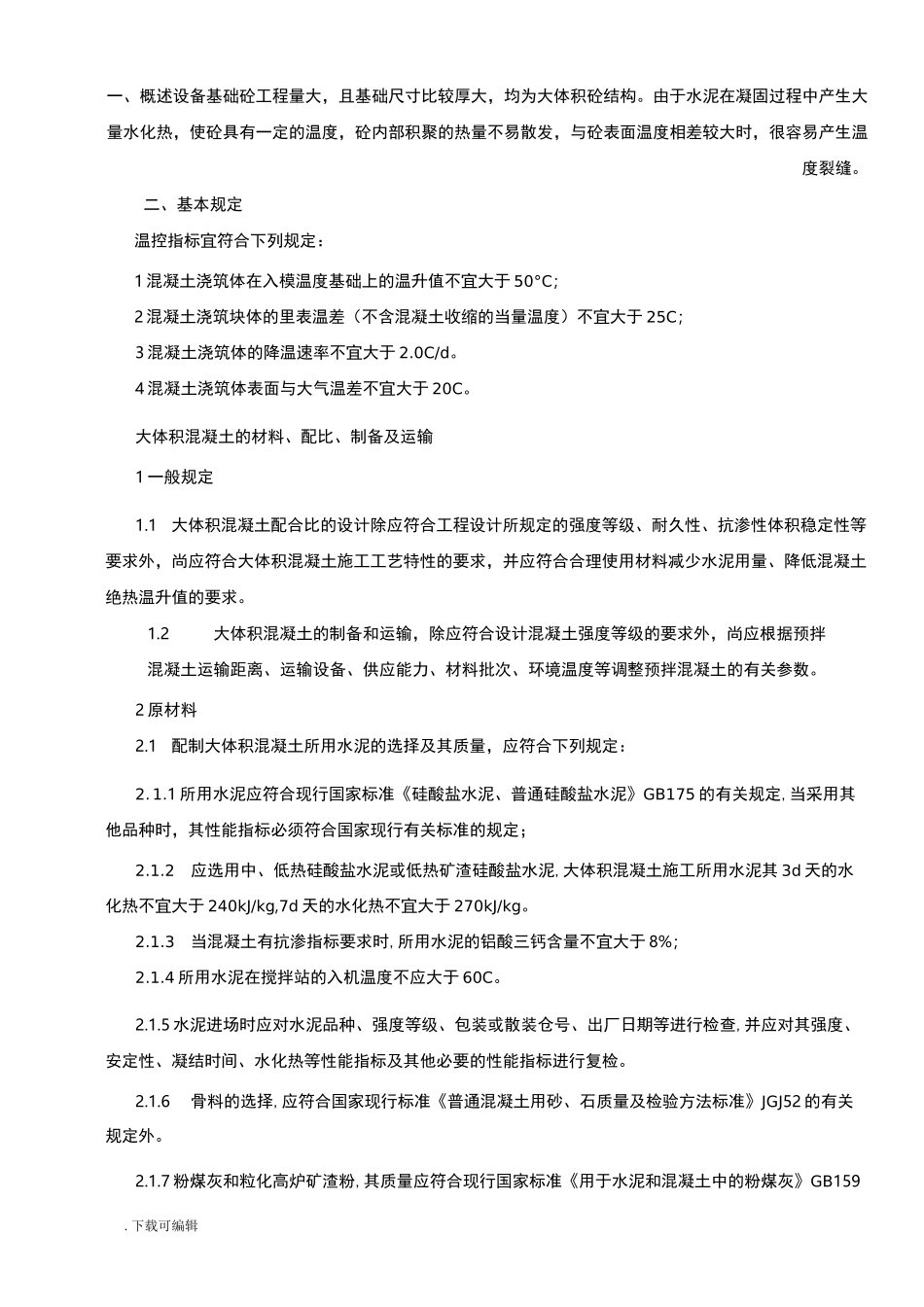

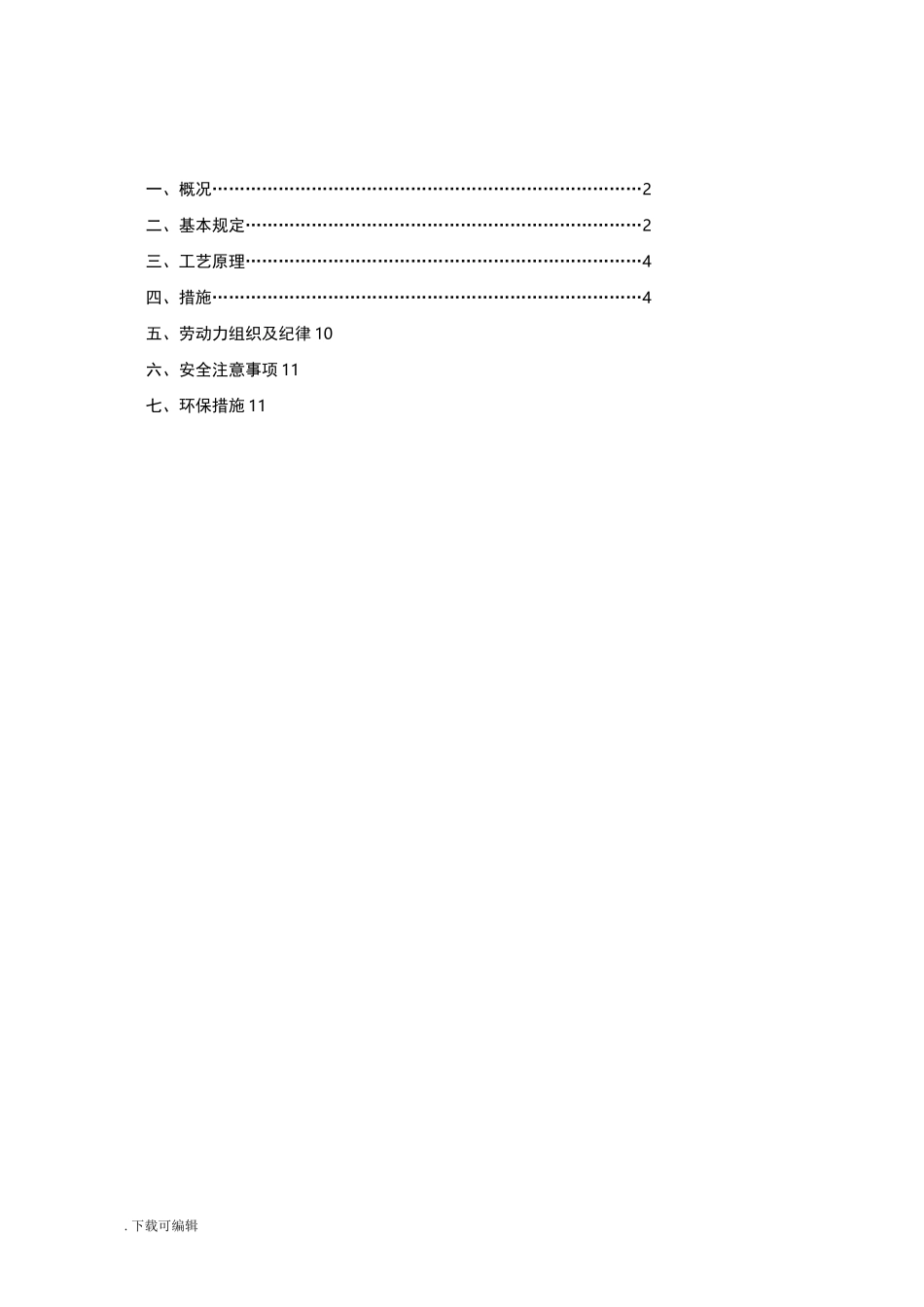

.下载可编辑北京汽车集团有限公司黄骅分公司重组及技术改造项目大体积砼措施降温施工方案北京国际建设集团有限公司2016 年 4 月 4 日.下载可编辑一、概况……………………………………………………………………2二、基本规定………………………………………………………………2三、工艺原理………………………………………………………………4四、措施……………………………………………………………………4五、劳动力组织及纪律 10六、安全注意事项 11七、环保措施 11.下载可编辑一、概述设备基础砼工程量大，且基础尺寸比较厚大，均为大体积砼结构。由于水泥在凝固过程中产生大量水化热，使砼具有一定的温度，砼内部积聚的热量不易散发，与砼表面温度相差较大时，很容易产生温度裂缝。二、基本规定温控指标宜符合下列规定：1 混凝土浇筑体在入模温度基础上的温升值不宜大于 50°C；2 混凝土浇筑块体的里表温差（不含混凝土收缩的当量温度）不宜大于 25C；3 混凝土浇筑体的降温速率不宜大于 2.0C/d。4 混凝土浇筑体表面与大气温差不宜大于 20C。大体积混凝土的材料、配比、制备及运输1 一般规定1.1大体积混凝土配合比的设计除应符合工程设计所规定的强度等级、耐久性、抗渗性体积稳定性等要求外，尚应符合大体积混凝土施工工艺特性的要求，并应符合合理使用材料减少水泥用量、降低混凝土绝热温升值的要求。1.2大体积混凝土的制备和运输，除应符合设计混凝土强度等级的要求外，尚应根据预拌混凝土运输距离、运输设备、供应能力、材料批次、环境温度等调整预拌混凝土的有关参数。2 原材料2.1配制大体积混凝土所用水泥的选择及其质量，应符合下列规定：2. 1.1 所用水泥应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175 的有关规定,当采用其他品种时，其性能指标必须符合国家现行有关标准的规定；2.1.2应选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥,大体积混凝土施工所用水泥其 3d 天的水化热不宜大于 240kJ/kg,7d 天的水化热不宜大于 270kJ/kg。2.1.3当混凝土有抗渗指标要求时,所用水泥的铝酸三钙含量不宜大于 8%；2.1.4 所用水泥在搅拌站的入机温度不应大于 60C。2.1.5 水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查,并应对其强度、安定性、凝结时间、水化热等性能指标及其他必要的性能指标进行复检。2.1.6骨料的选择,应符合国家现行标准《普通混凝土用砂、石质量及检验方法标准》...
