浅谈TT系统TN系统

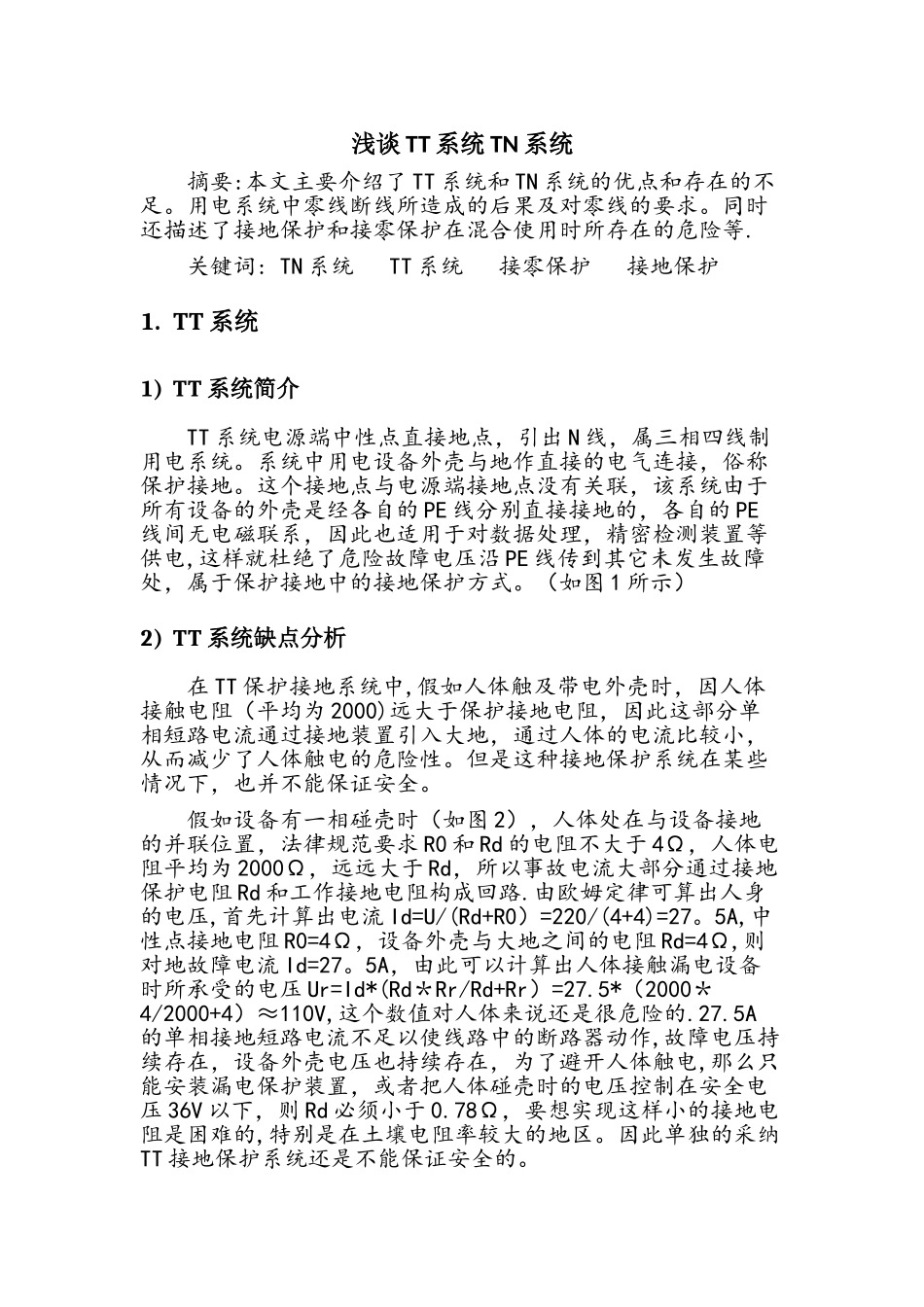

浅谈TT系统TN系统_第1页
1/4
浅谈TT系统TN系统_第2页
2/4

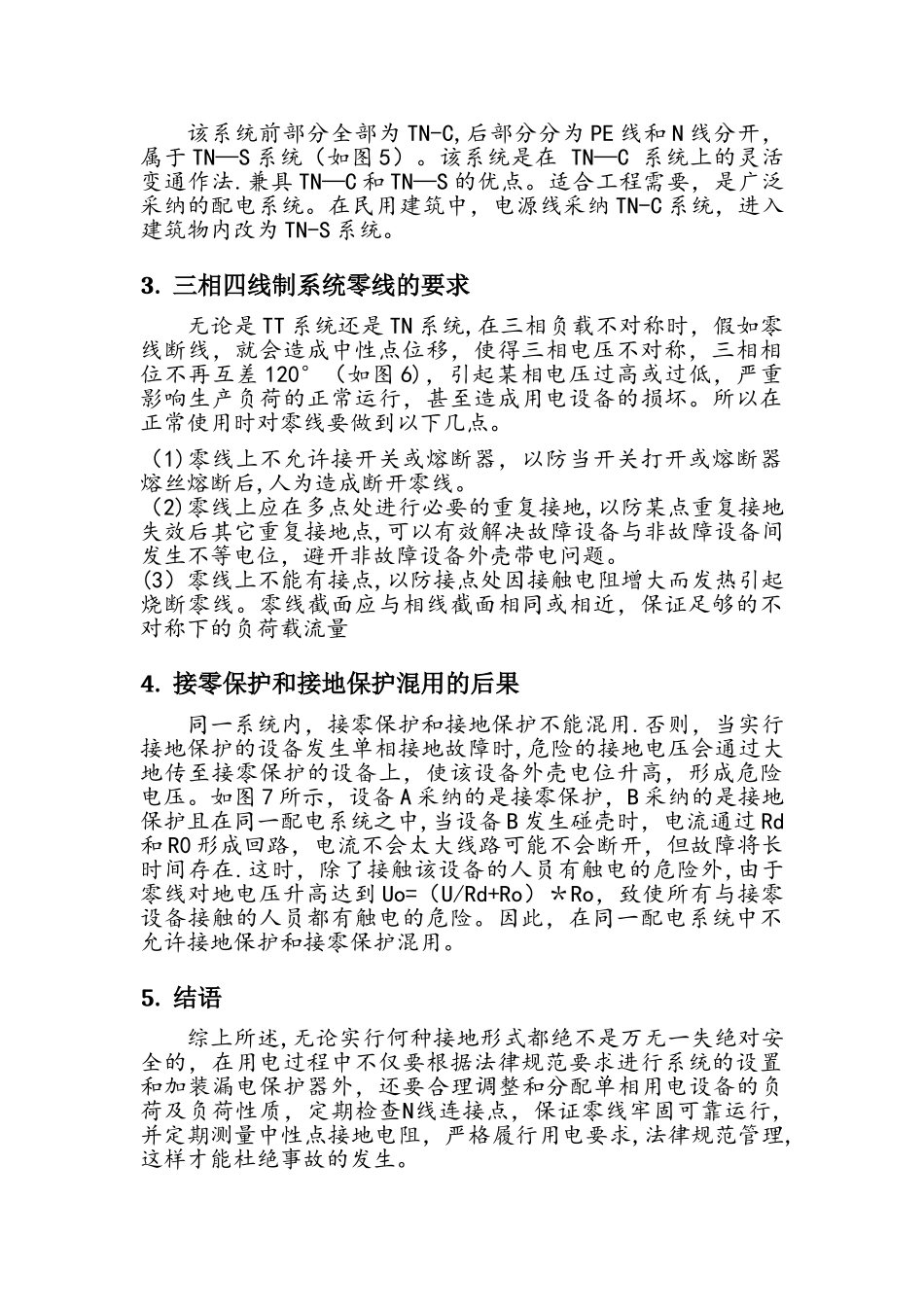

浅谈TT系统TN系统_第3页
3/4
浅谈 TT 系统 TN 系统摘要:本文主要介绍了 TT 系统和 TN 系统的优点和存在的不足。用电系统中零线断线所造成的后果及对零线的要求。同时还描述了接地保护和接零保护在混合使用时所存在的危险等.关键词: TN 系统 TT 系统 接零保护 接地保护1. TT 系统1) TT 系统简介TT 系统电源端中性点直接地点,引出 N 线,属三相四线制用电系统。系统中用电设备外壳与地作直接的电气连接,俗称保护接地。这个接地点与电源端接地点没有关联,该系统由于所有设备的外壳是经各自的 PE 线分别直接接地的,各自的 PE线间无电磁联系,因此也适用于对数据处理,精密检测装置等供电,这样就杜绝了危险故障电压沿 PE 线传到其它未发生故障处,属于保护接地中的接地保护方式。(如图 1 所示)2) TT 系统缺点分析在 TT 保护接地系统中,假如人体触及带电外壳时,因人体接触电阻(平均为 2000)远大于保护接地电阻,因此这部分单相短路电流通过接地装置引入大地,通过人体的电流比较小,从而减少了人体触电的危险性。但是这种接地保护系统在某些情况下,也并不能保证安全。假如设备有一相碰壳时(如图 2),人体处在与设备接地的并联位置,法律规范要求 R0 和 Rd 的电阻不大于 4Ω,人体电阻平均为 2000Ω,远远大于 Rd,所以事故电流大部分通过接地保护电阻 Rd 和工作接地电阻构成回路.由欧姆定律可算出人身的电压,首先计算出电流 Id=U/(Rd+R0)=220/(4+4)=27。5A,中性点接地电阻 R0=4Ω,设备外壳与大地之间的电阻 Rd=4Ω,则对地故障电流 Id=27。5A,由此可以计算出人体接触漏电设备时所承受的电压 Ur=Id*(Rd*Rr/Rd+Rr)=27.5*(2000*4/2000+4)≈110V,这个数值对人体来说还是很危险的.27.5A的单相接地短路电流不足以使线路中的断路器动作,故障电压持续存在,设备外壳电压也持续存在,为了避开人体触电,那么只能安装漏电保护装置,或者把人体碰壳时的电压控制在安全电压 36V 以下,则 Rd 必须小于 0.78Ω,要想实现这样小的接地电阻是困难的,特别是在土壤电阻率较大的地区。因此单独的采纳TT 接地保护系统还是不能保证安全的。2. TN 系统1) TN 系统的分类TN 系统电源中性点直接接地的三相四线制电网系统。其特点是电气设备的外露可导电部分直接与系统接地点相连,当发生单相碰壳短路时,短路电流即经金属导线构成闭合回路,形成金属性单相短路,从而产生足够大的短路电流,使保护装置能可靠动作,将故障切除。TN 系...
