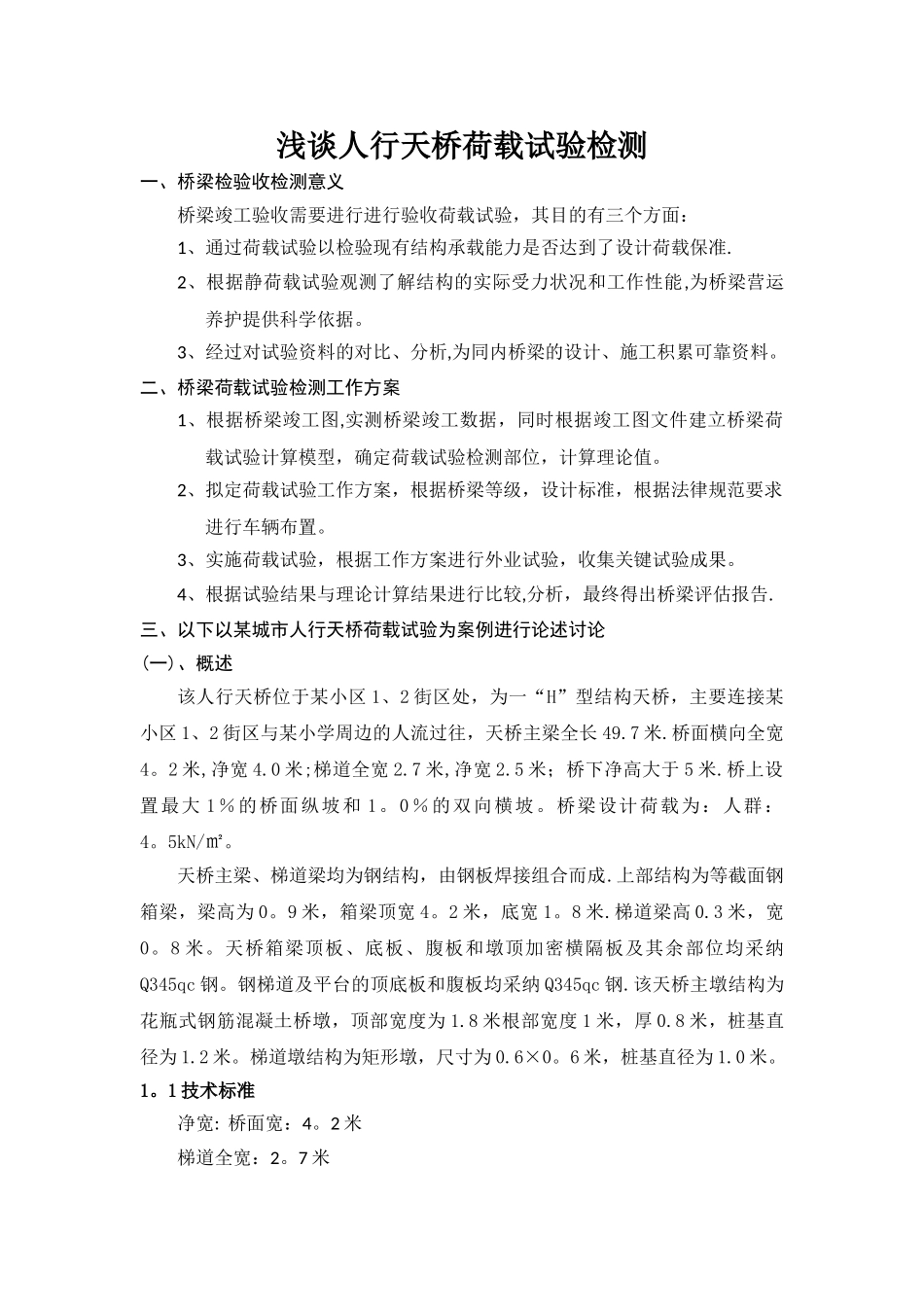

浅谈人行天桥荷载试验检测

浅谈人行天桥荷载试验检测一、桥梁检验收检测意义桥梁竣工验收需要进行进行验收荷载试验，其目的有三个方面：1、通过荷载试验以检验现有结构承载能力是否达到了设计荷载保准.2、根据静荷载试验观测了解结构的实际受力状况和工作性能,为桥梁营运养护提供科学依据。3、经过对试验资料的对比、分析,为同内桥梁的设计、施工积累可靠资料。二、桥梁荷载试验检测工作方案1、根据桥梁竣工图,实测桥梁竣工数据，同时根据竣工图文件建立桥梁荷载试验计算模型，确定荷载试验检测部位，计算理论值。2、拟定荷载试验工作方案，根据桥梁等级，设计标准，根据法律规范要求进行车辆布置。3、实施荷载试验，根据工作方案进行外业试验，收集关键试验成果。4、根据试验结果与理论计算结果进行比较,分析，最终得出桥梁评估报告.三、以下以某城市人行天桥荷载试验为案例进行论述讨论(一)、概述该人行天桥位于某小区 1、2 街区处，为一“H”型结构天桥，主要连接某小区 1、2 街区与某小学周边的人流过往，天桥主梁全长 49.7 米.桥面横向全宽4。2 米,净宽 4.0 米;梯道全宽 2.7 米,净宽 2.5 米；桥下净高大于 5 米.桥上设置最大 1％的桥面纵坡和 1。0％的双向横坡。桥梁设计荷载为：人群：4。5kN/㎡。天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成.上部结构为等截面钢箱梁，梁高为 0。9 米，箱梁顶宽 4。2 米，底宽 1。8 米.梯道梁高 0.3 米，宽0。8 米。天桥箱梁顶板、底板、腹板和墩顶加密横隔板及其余部位均采纳Q345qc 钢。钢梯道及平台的顶底板和腹板均采纳 Q345qc 钢.该天桥主墩结构为花瓶式钢筋混凝土桥墩，顶部宽度为 1.8 米根部宽度 1 米，厚 0.8 米，桩基直径为 1.2 米。梯道墩结构为矩形墩，尺寸为 0.6×0。6 米，桩基直径为 1.0 米。1。1 技术标准净宽: 桥面宽：4。2 米梯道全宽：2。7 米桥下净高：≥5 米。设计荷载：人群：4.5KN/㎡。横断面布置：主梁：0。1m(栏杆)+4。0m（人行道）+0。1m(栏杆） =4。2m梯道：0。1m(栏杆）+2.5m(人行道)+0.1m（栏杆）=2。7m结构安全等级:二级.地震动峰值加速度：ag=0。05g。抗震设防烈度：≥6 度。结构使用年限:50 年.1.2 设计要点：桥型方案新溉路(鲁能 1、2 街区）人行天桥为一“H”型结构天桥，主要连接鲁能星城 1、2 街区与天宫殿小学周边的人流过往,天桥主梁全长 49。7 米。桥面横向全宽 4。2 米,净宽 4.0 米；梯道全宽 2.7 米，净宽 2.5 米。桥上...
