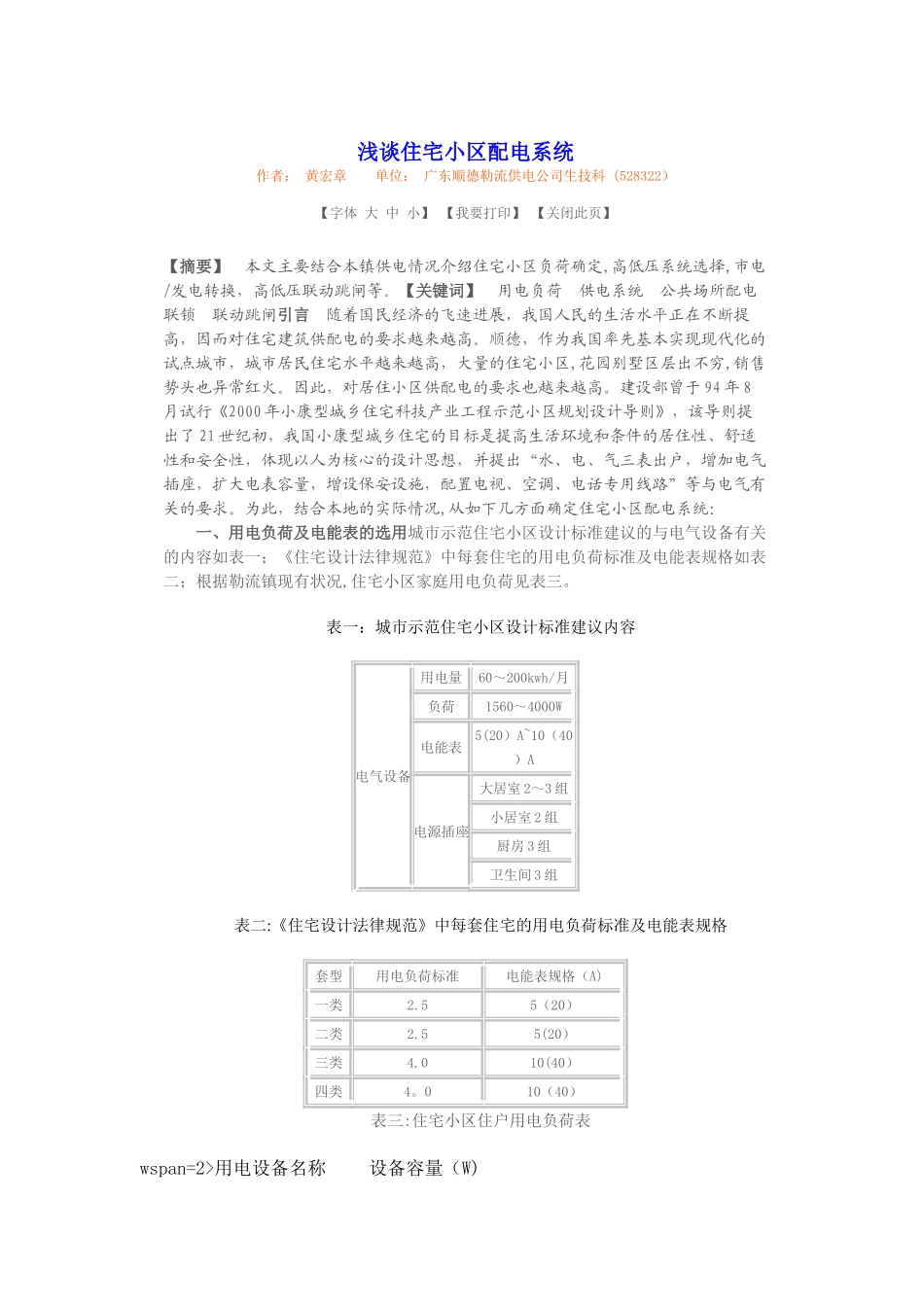

浅谈住宅小区配电系统 作者： 黄宏章 单位： 广东顺德勒流供电公司生技科 (528322） 【字体 大 中 小】 【我要打印】 【关闭此页】【摘要】 本文主要结合本镇供电情况介绍住宅小区负荷确定,高低压系统选择,市电/发电转换，高低压联动跳闸等。【关键词】 用电负荷 供电系统 公共场所配电联锁 联动跳闸引言 随着国民经济的飞速进展，我国人民的生活水平正在不断提高，因而对住宅建筑供配电的要求越来越高。顺德，作为我国率先基本实现现代化的试点城市，城市居民住宅水平越来越高，大量的住宅小区,花园别墅区层出不穷,销售势头也异常红火。因此，对居住小区供配电的要求也越来越高。建设部曾于 94 年 8月试行《2000 年小康型城乡住宅科技产业工程示范小区规划设计导则》，该导则提出了 21 世纪初，我国小康型城乡住宅的目标是提高生活环境和条件的居住性、舒适性和安全性，体现以人为核心的设计思想，并提出“水、电、气三表出户，增加电气插座，扩大电表容量，增设保安设施，配置电视、空调、电话专用线路”等与电气有关的要求。为此，结合本地的实际情况,从如下几方面确定住宅小区配电系统：一、用电负荷及电能表的选用城市示范住宅小区设计标准建议的与电气设备有关的内容如表一；《住宅设计法律规范》中每套住宅的用电负荷标准及电能表规格如表二；根据勒流镇现有状况,住宅小区家庭用电负荷见表三。 表一：城市示范住宅小区设计标准建议内容 电气设备 用电量 60～200kwh/月 负荷 1560～4000W 电能表 5(20）A~10（40）A 电源插座 大居室 2～3 组 小居室 2 组 厨房 3 组 卫生间 3 组 表二:《住宅设计法律规范》中每套住宅的用电负荷标准及电能表规格 套型用电负荷标准电能表规格（A)一类2.5 5（20） 二类2.5 5(20） 三类4.0 10(40） 四类4。0 10（40） 表三:住宅小区住户用电负荷表wspan=2>用电设备名称 设备容量（W) 一般住宅 私人别墅 1照明 300* 500* 2电饭煲 700＊ 700* 3微波炉 1200＊ 4消毒柜 600 600 5抽油烟机 100＊ 100＊ 6排气扇 80* 2X80* 7吸尘器 300 8电视机 100* 2X100＊ 9 电冰箱 150* 2X150* 10电风扇 60 60 11音响 200 200 12电熨斗 1000 1000 13电火锅 800＊ 1200＊ 14电开水壶 800* 1200＊ 15洗衣机 400 400 16空调 1HP+1。5HP＊ 2HP+2X1。5HP* 17计算机 350 350 18按摩浴缸 1300 19合计 7640 12970 20最大...
