浅谈地下室外墙单面支模施工工艺

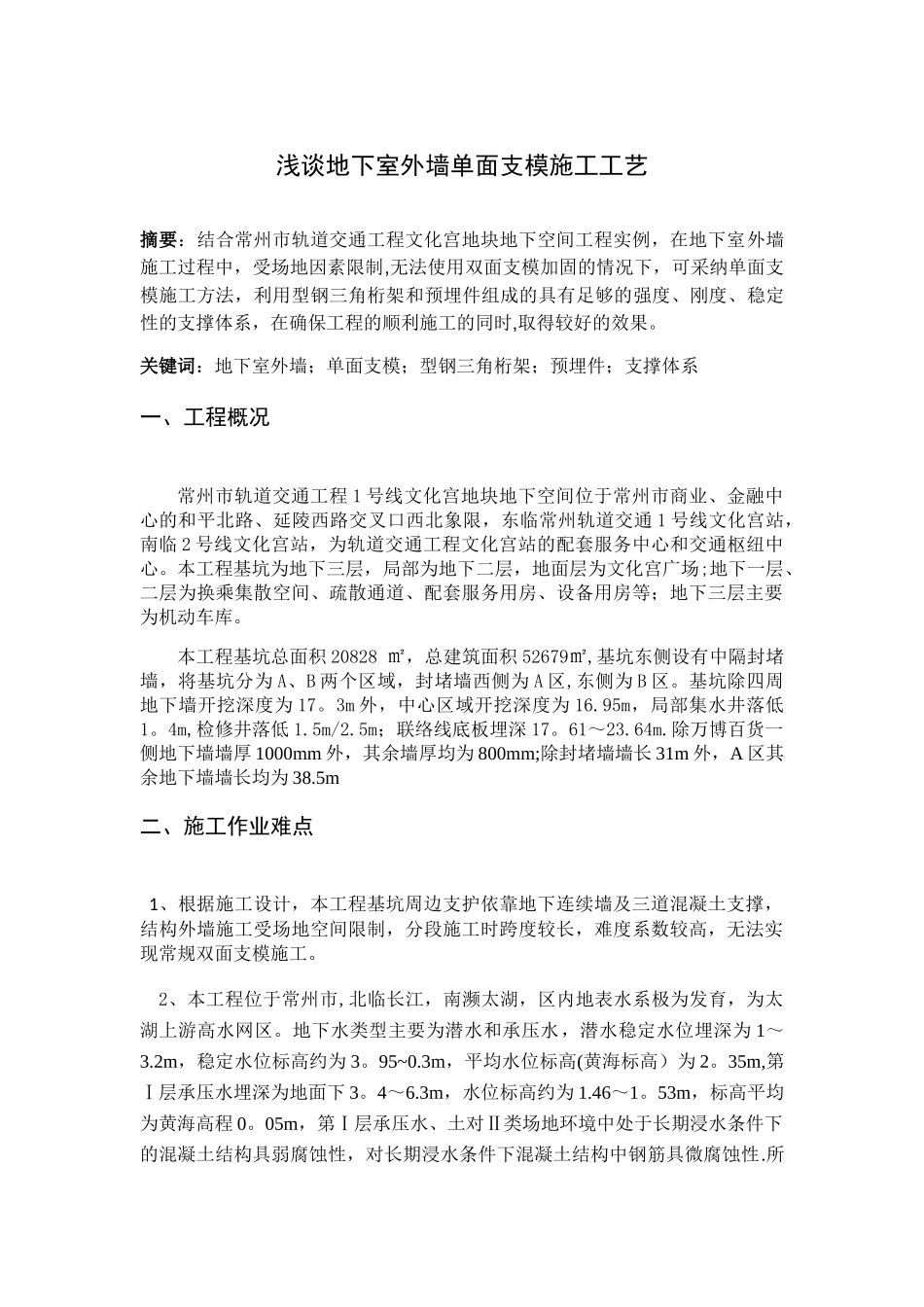

浅谈地下室外墙单面支模施工工艺_第1页
1/5

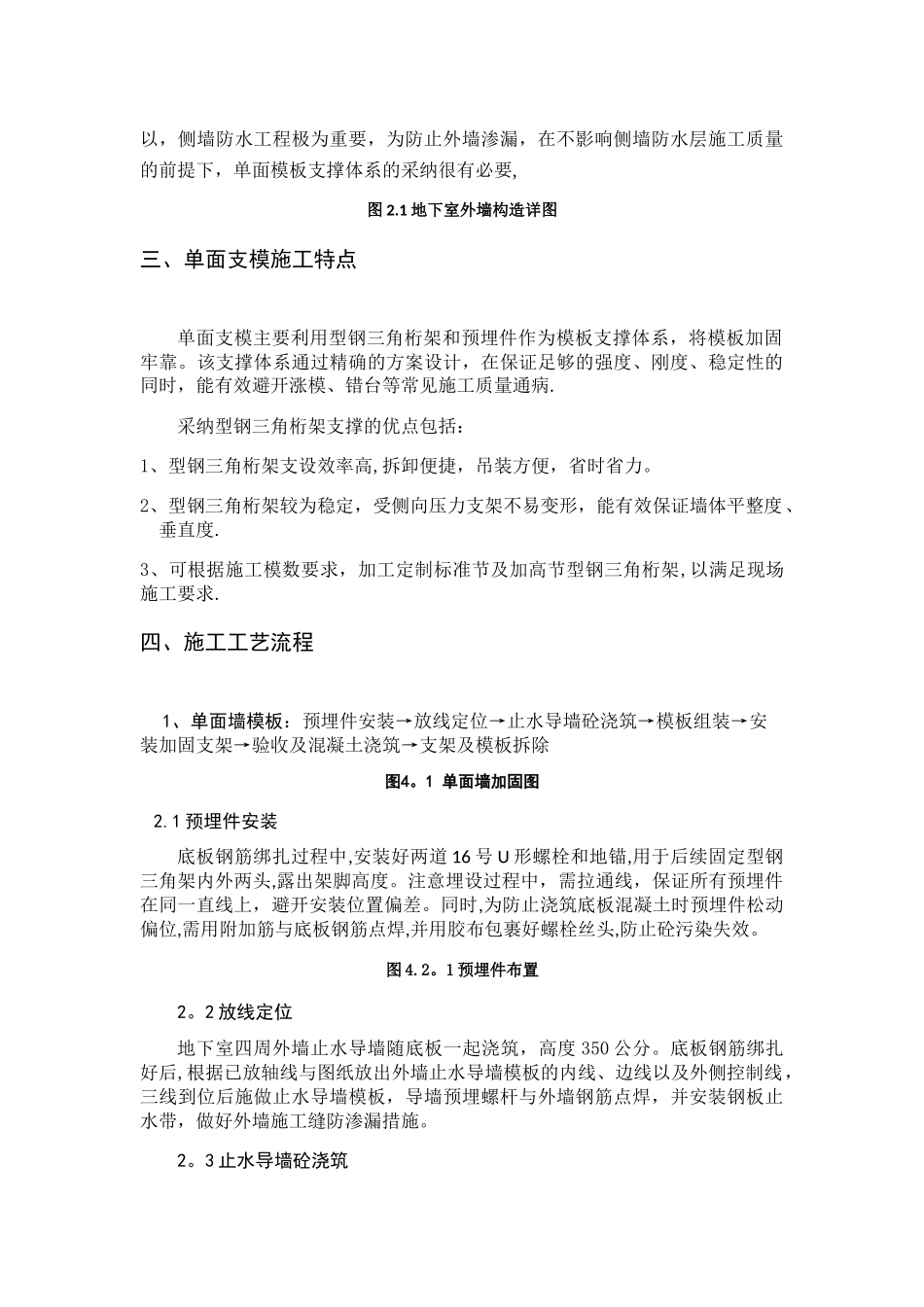

浅谈地下室外墙单面支模施工工艺_第2页
2/5

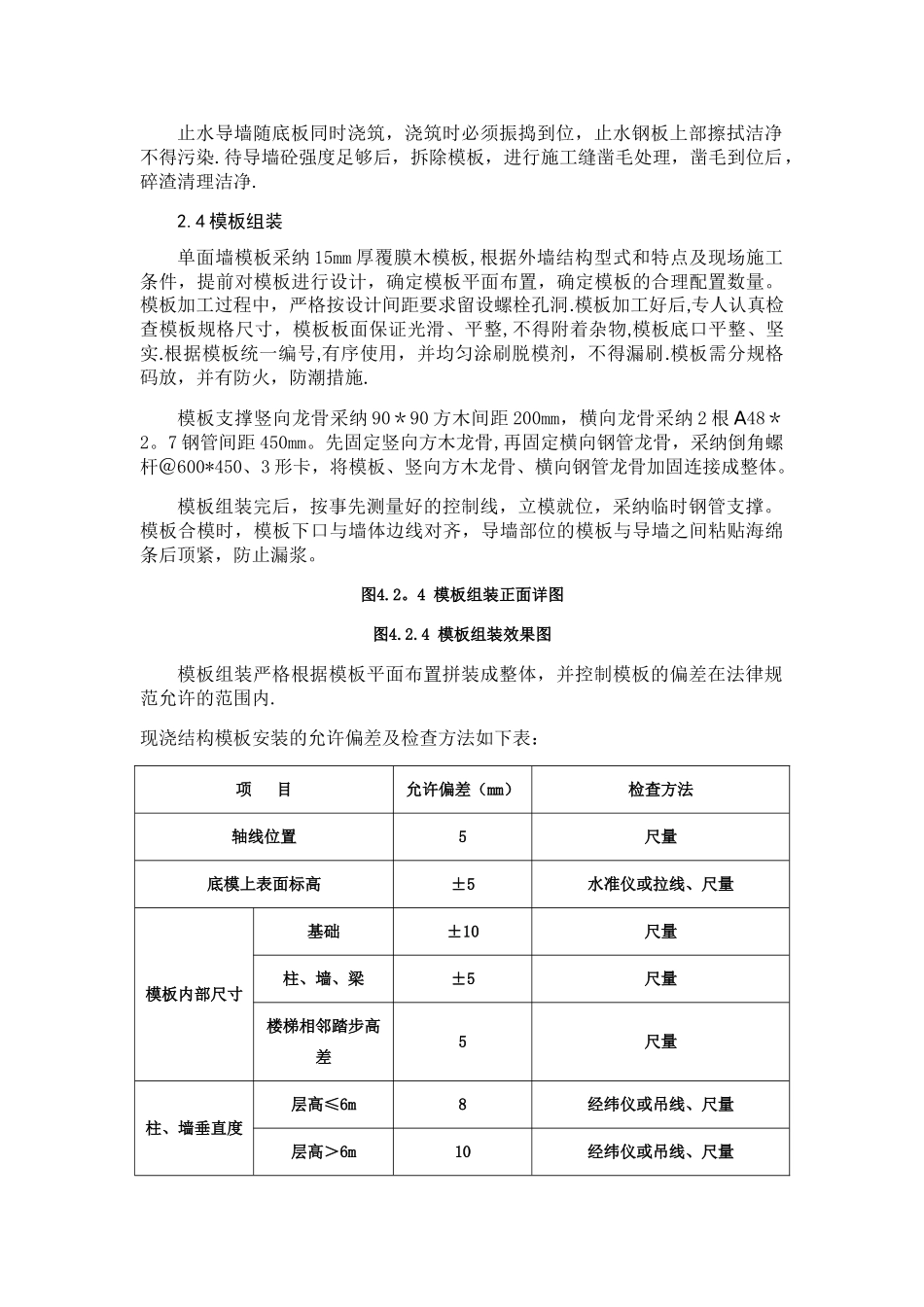

浅谈地下室外墙单面支模施工工艺_第3页
3/5
浅谈地下室外墙单面支模施工工艺摘要:结合常州市轨道交通工程文化宫地块地下空间工程实例,在地下室外墙施工过程中,受场地因素限制,无法使用双面支模加固的情况下,可采纳单面支模施工方法,利用型钢三角桁架和预埋件组成的具有足够的强度、刚度、稳定性的支撑体系,在确保工程的顺利施工的同时,取得较好的效果。关键词:地下室外墙;单面支模;型钢三角桁架;预埋件;支撑体系一、工程概况常州市轨道交通工程 1 号线文化宫地块地下空间位于常州市商业、金融中心的和平北路、延陵西路交叉口西北象限,东临常州轨道交通 1 号线文化宫站,南临 2 号线文化宫站,为轨道交通工程文化宫站的配套服务中心和交通枢纽中心。本工程基坑为地下三层,局部为地下二层,地面层为文化宫广场;地下一层、二层为换乘集散空间、疏散通道、配套服务用房、设备用房等;地下三层主要为机动车库。本工程基坑总面积 20828 ㎡,总建筑面积 52679㎡,基坑东侧设有中隔封堵墙,将基坑分为 A、B 两个区域,封堵墙西侧为 A 区,东侧为 B 区。基坑除四周地下墙开挖深度为 17。3m 外,中心区域开挖深度为 16.95m,局部集水井落低1。4m,检修井落低 1.5m/2.5m;联络线底板埋深 17。61~23.64m.除万博百货一侧地下墙墙厚 1000mm 外,其余墙厚均为 800mm;除封堵墙墙长 31m 外,A 区其余地下墙墙长均为 38.5m二、施工作业难点 1、根据施工设计,本工程基坑周边支护依靠地下连续墙及三道混凝土支撑,结构外墙施工受场地空间限制,分段施工时跨度较长,难度系数较高,无法实现常规双面支模施工。2、本工程位于常州市,北临长江,南濒太湖,区内地表水系极为发育,为太湖上游高水网区。地下水类型主要为潜水和承压水,潜水稳定水位埋深为 1~3.2m,稳定水位标高约为 3。95~0.3m,平均水位标高(黄海标高)为 2。35m,第Ⅰ层承压水埋深为地面下 3。4~6.3m,水位标高约为 1.46~1。53m,标高平均为黄海高程 0。05m,第Ⅰ层承压水、土对Ⅱ类场地环境中处于长期浸水条件下的混凝土结构具弱腐蚀性,对长期浸水条件下混凝土结构中钢筋具微腐蚀性.所以,侧墙防水工程极为重要,为防止外墙渗漏,在不影响侧墙防水层施工质量的前提下,单面模板支撑体系的采纳很有必要, 图 2.1 地下室外墙构造详图三、单面支模施工特点单面支模主要利用型钢三角桁架和预埋件作为模板支撑体系,将模板加固牢靠。该支撑体系通过精确的方案设计,在保证足够的强度、刚度、稳定性的...
