核心路由器 NE40E 设备版本升级、板卡扩容方案

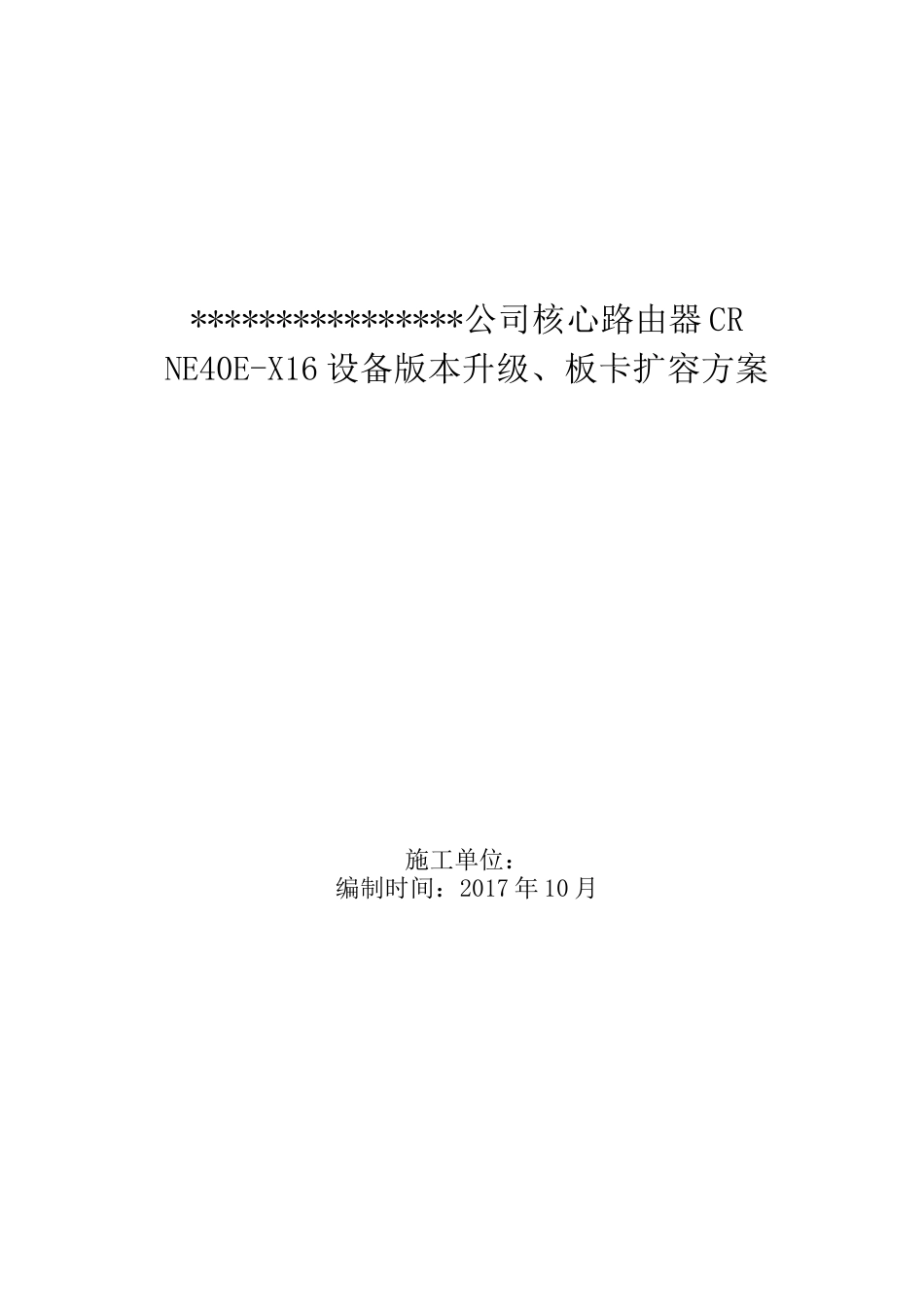

核心路由器 NE40E  设备版本升级、板卡扩容方案_第1页
1/22

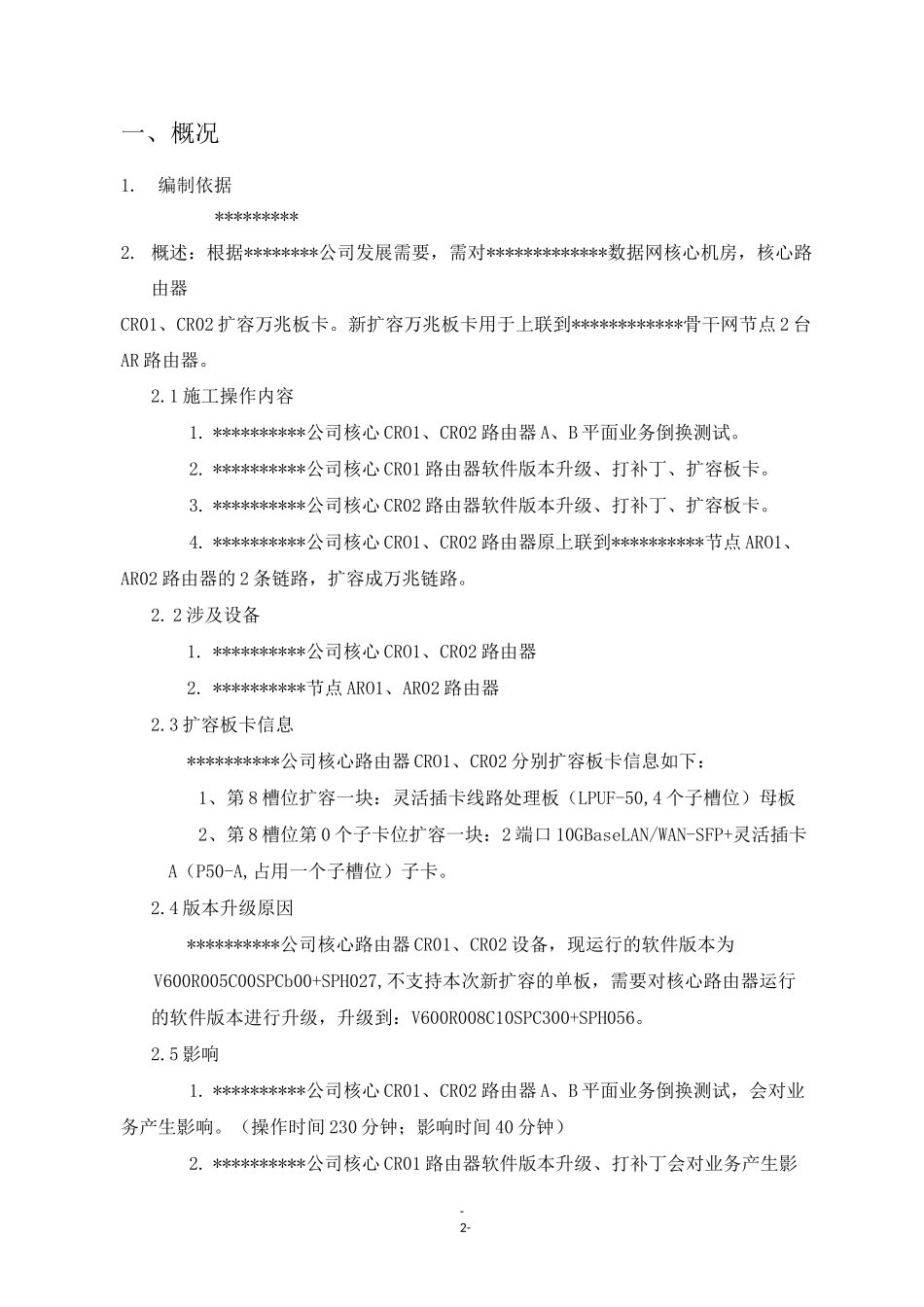

核心路由器 NE40E  设备版本升级、板卡扩容方案_第2页
2/22

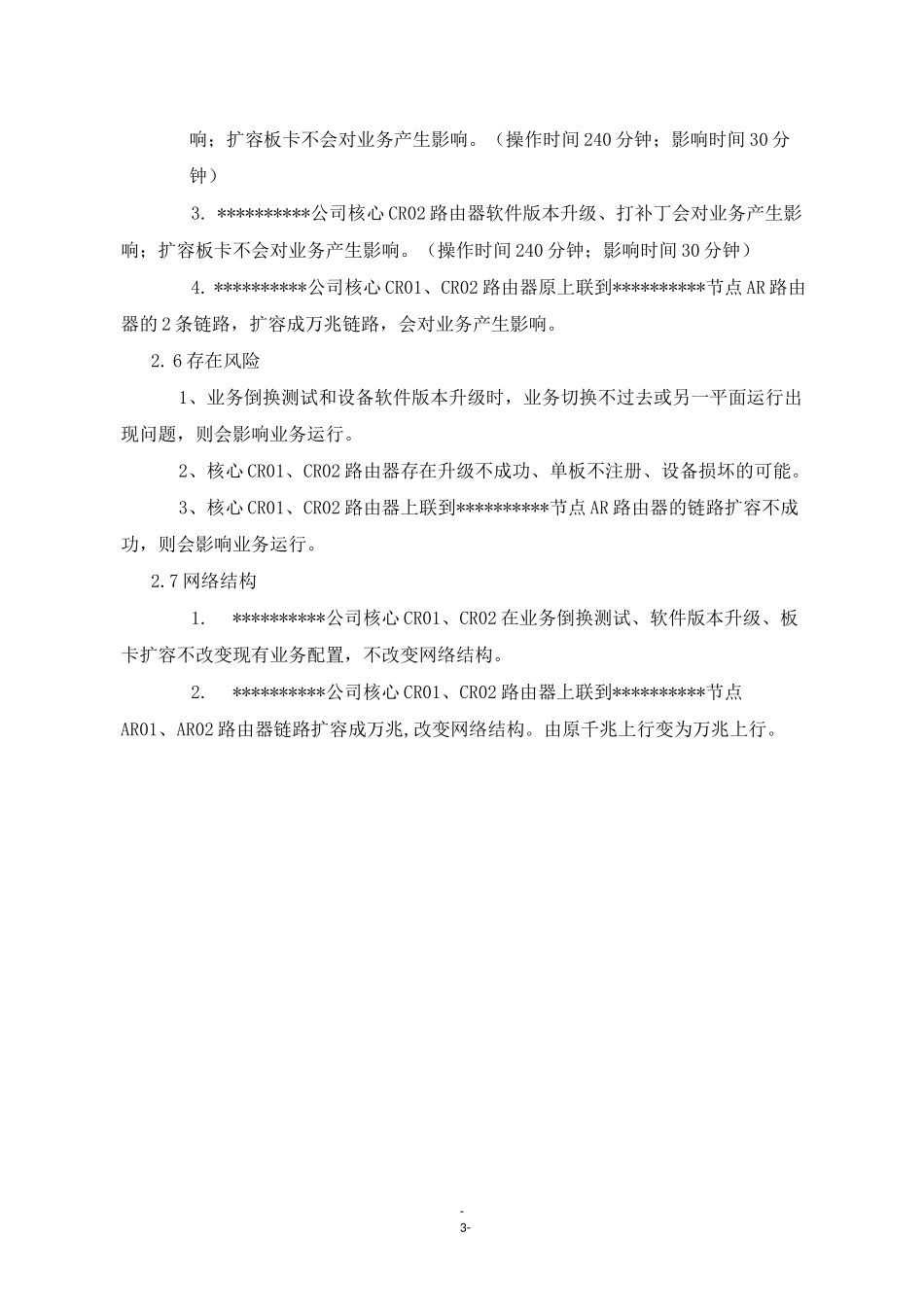

核心路由器 NE40E  设备版本升级、板卡扩容方案_第3页
3/22
****************公司核心路由器 CRNE40E-X16 设备版本升级、板卡扩容方案施工单位:编制时间:2017 年 10 月-2-一、概况1.编制依据*********2. 概述:根据********公司发展需要,需对*************数据网核心机房,核心路由器CR01、CR02 扩容万兆板卡。新扩容万兆板卡用于上联到************骨干网节点 2 台AR 路由器。2.1 施工操作内容1. **********公司核心 CRO1、CR02 路由器 A、B 平面业务倒换测试。2. **********公司核心 CR01 路由器软件版本升级、打补丁、扩容板卡。3. **********公司核心 CR02 路由器软件版本升级、打补丁、扩容板卡。4. **********公司核心 CRO1、CR02 路由器原上联到**********节点 ARO1、AR02 路由器的 2 条链路,扩容成万兆链路。2. 2 涉及设备1. **********公司核心 CRO1、CR02 路由器2. **********节点 ARO1、AR02 路由器2.3 扩容板卡信息**********公司核心路由器 CRO1、CR02 分别扩容板卡信息如下:1、第 8 槽位扩容一块:灵活插卡线路处理板(LPUF-50,4 个子槽位)母板2、第 8 槽位第 0 个子卡位扩容一块:2 端口 10GBaseLAN/WAN-SFP+灵活插卡A(P50-A,占用一个子槽位)子卡。2.4 版本升级原因**********公司核心路由器 CR01、CR02 设备,现运行的软件版本为V600R005C00SPCb00+SPH027,不支持本次新扩容的单板,需要对核心路由器运行的软件版本进行升级,升级到:V600R008C10SPC300+SPH056。2.5 影响1. **********公司核心 CR01、CR02 路由器 A、B 平面业务倒换测试,会对业务产生影响。(操作时间 230 分钟;影响时间 40 分钟)2. **********公司核心 CR01 路由器软件版本升级、打补丁会对业务产生影-3-响;扩容板卡不会对业务产生影响。(操作时间 240 分钟;影响时间 30 分钟)3. **********公司核心 CR02 路由器软件版本升级、打补丁会对业务产生影响;扩容板卡不会对业务产生影响。(操作时间 240 分钟;影响时间 30 分钟)4. **********公司核心 CR01、CR02 路由器原上联到**********节点 AR 路由器的 2 条链路,扩容成万兆链路,会对业务产生影响。2. 6 存在风险1、业务倒换测试和设备软件版本升级时,业务切换不过去或另一平面运行出现问题,则会影响业务运行。2、核心 CR01、CR02 路由器存在升级不成功、单板不注册、设备损坏的可能。3、核心 CR01、CR02 路由器上联到**********节点 AR 路由器的链路扩容...
