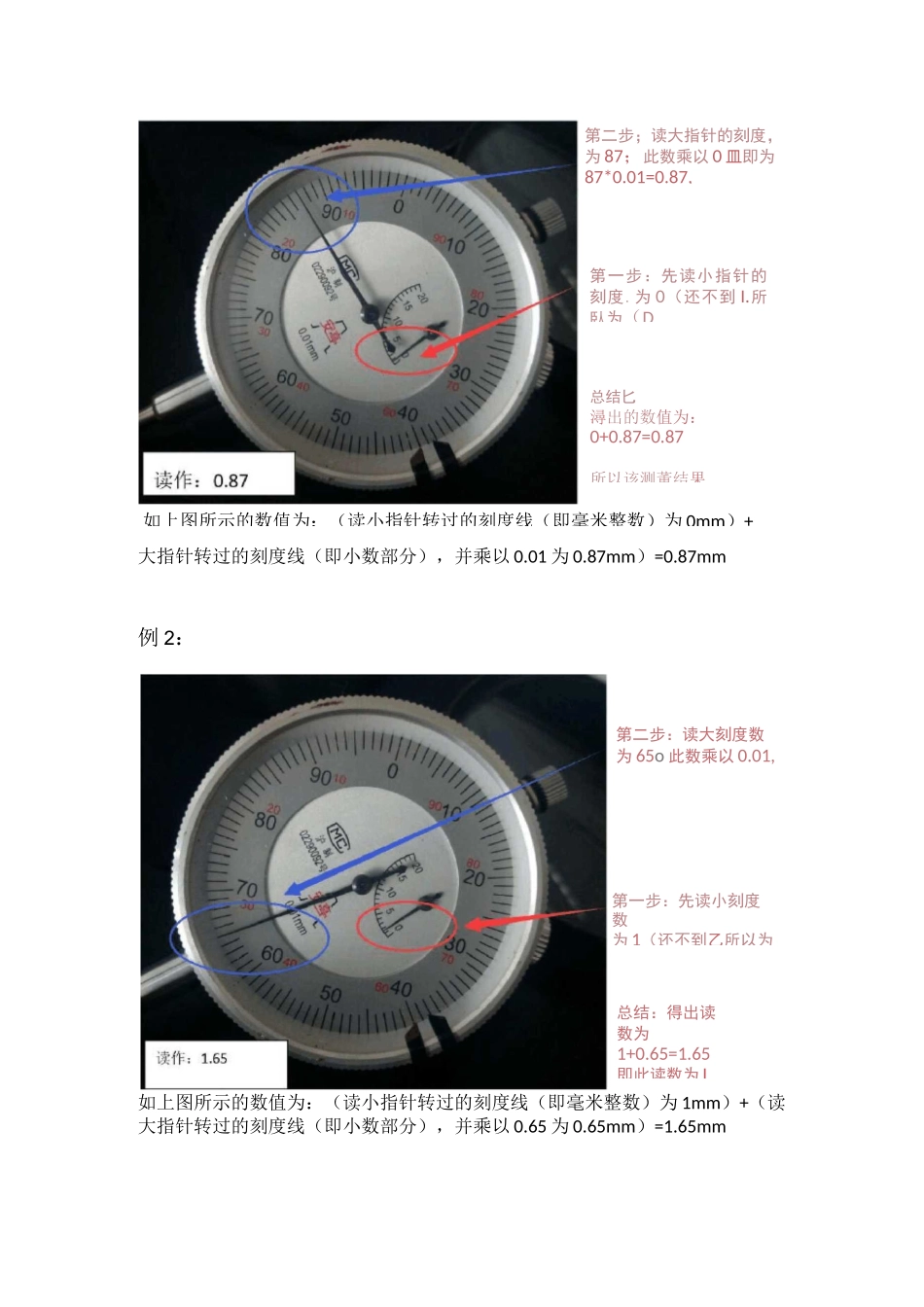

百分表的结构百分表的构造主要由 3 个部件组成:表体部分、传动系统、读数装置。转垃指乐百分表的结构及读数方法(图解)百分表概述百分表是一种精度较高的比较量具,它只能测出相对数值,不能测出绝对值,主要用于检测工件的形状和位置误差(如圆度、平面度、垂直度、跳动等),也可用于校正零件的安装位置以及测量零件的内径等。在学习百分表的读数前,必须对百分表的结构有所掌握。掌握了结构后,那读数就不难理解了。百分表的读数方法为:先读小指针转过的刻度线(即毫米整数),再读大指针转过的刻度线(即小数部分),并乘以 0・01,然后两者相加,即得到所测量的数值。下面来列图,逐步理解百分表的读数方法:例 1:第二步:读大刻度数为 65o 此数乘以 0.01,第一步:先读小刻度数为 1(还不到乙所以为总结:得出读数为1+0.65=1.65即此读数为 L第二步;读大指针的刻度,为 87;此数乘以 0 皿即为87*0.01=0.87,第一步:先读小指针的刻度.为 0(还不到 I.所臥为(D总结匕潯出的数值为:0+0.87=0.87所以该测董结果如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 0mm)+大指针转过的刻度线(即小数部分),并乘以 0.01 为 0.87mm)=0.87mm例 2:如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 1mm)+(读大指针转过的刻度线(即小数部分),并乘以 0.65 为 0.65mm)=1.65mm例 3:第二步:读得大刻度数为 97 口97*0.01=0.97总结:总读数为1+0.97=1.97如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 1mm)+(读大指针转过的刻度线(即小数部分),并乘以 0.97 为 0.97mm)=1.97mm第一步:i 笑得小刻度数为 1(还不到 2,所以为 1例四:V第二步0总结:得出读数为2+0.67=2.672.67如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 2mm)+(读大指针转过的刻度线(即小数部分),并乘以 0.67 为 0.67mm)=2.67mm例五:得出读数为0+0.35=035第一步第二步第二总结:得岀读数为0+0-第—读作:如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 0mm)+(读大指针转过的刻度线(即小数部分),并乘以 0.35 为 0.35mm)=0.35mm例 6:如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为 0mm)+(读大指针转过的刻度线(即小数部分),并乘以 0.08 为 0.08mm)=0.08mm例七:如上图所示的数值为:(读小指针转过的刻度线(即毫米整数)为...
