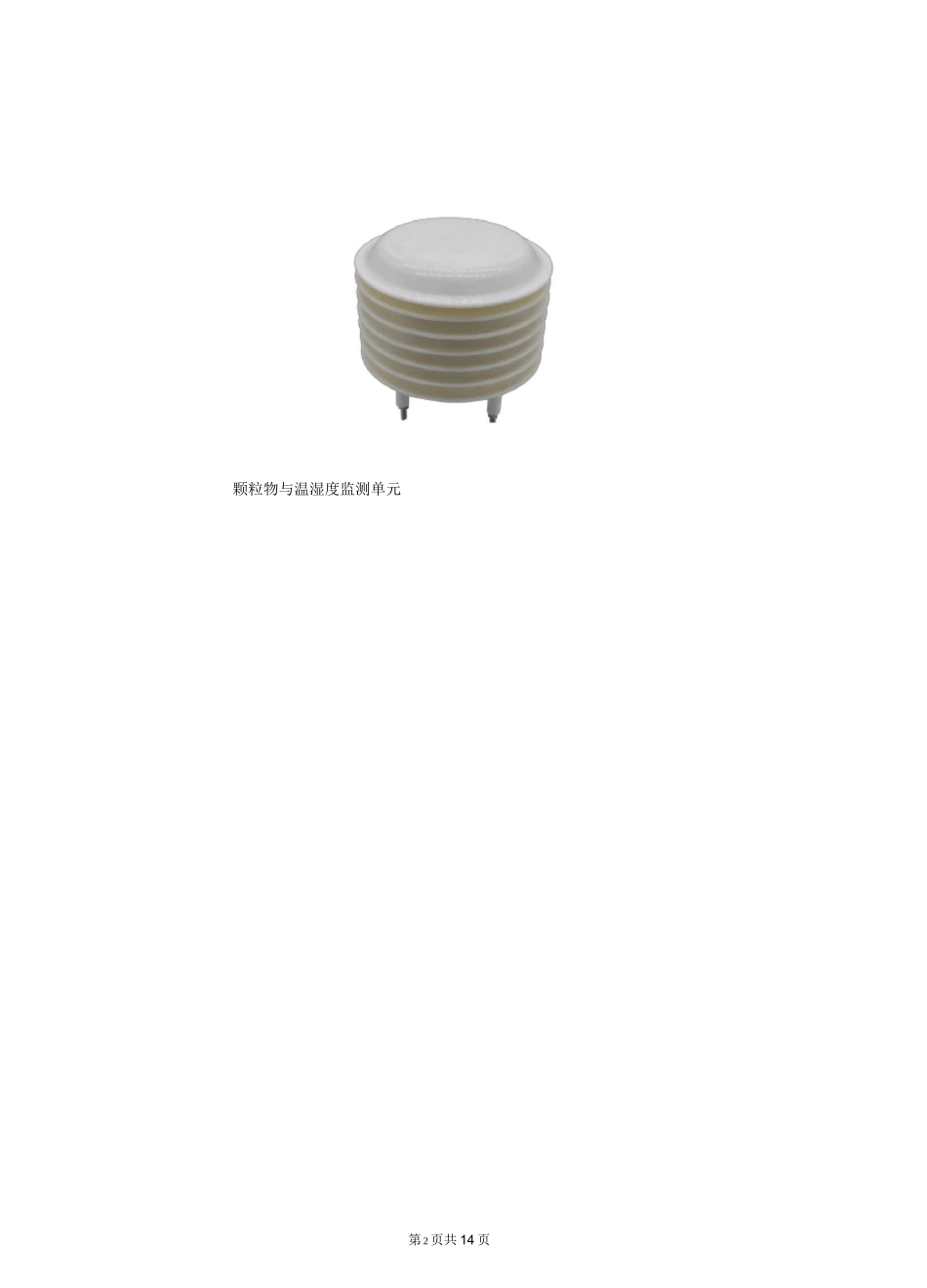

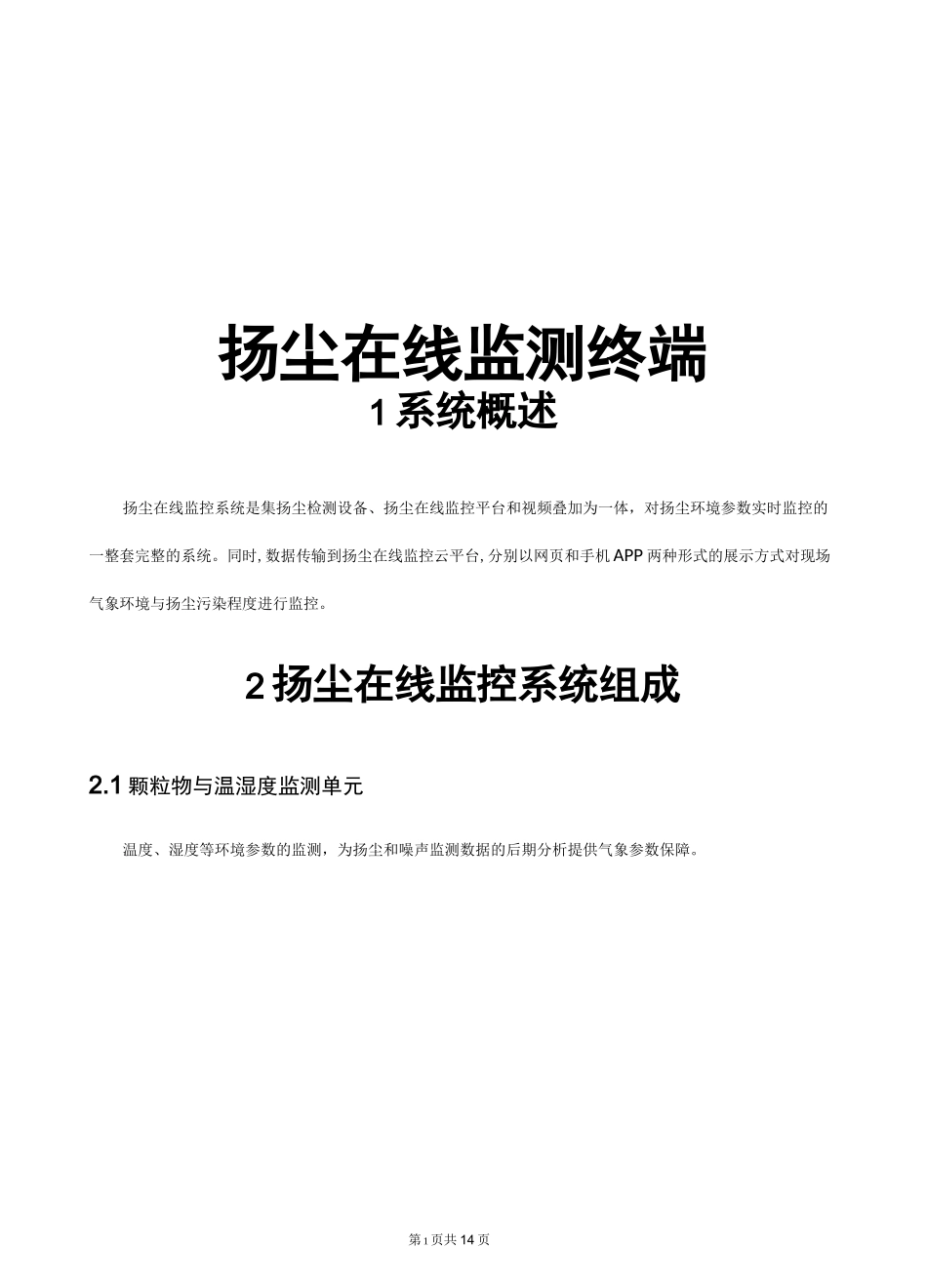

第 1 页共 14 页扬尘在线监测终端1 系统概述扬尘在线监控系统是集扬尘检测设备、扬尘在线监控平台和视频叠加为一体，对扬尘环境参数实时监控的一整套完整的系统。同时,数据传输到扬尘在线监控云平台,分别以网页和手机 APP 两种形式的展示方式对现场气象环境与扬尘污染程度进行监控。2 扬尘在线监控系统组成2.1 颗粒物与温湿度监测单元温度、湿度等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数保障。第 2 页共 14 页颗粒物与温湿度监测单元第 3 页共 14 页2.2 风象监测单元风向监测单元风速监测单元2.3 噪声监测单元第 4 页共 14 页噪声传感器是一种能把工业噪声、生活噪声和交通噪声等，按人耳听觉特性近似地测定其噪声级的仪器。2・4LED 显示屏单元设备配备有户外专用防水型 LED 显示屏，便于现场实时掌握和了解环境质量状况;2.5 数据采集处理单元第 5 页共 14 页数据采集主机是整个系统的核心，完成各项监测数据的采集（大气温度、大气湿度、噪声、PM2.5、PM10、风速、风向等）。2.6 扬尘在线监控系统拓扑图味 f*■检测 LEO 踊风丽单元累魏卡台软件農誌卡玳咨 F''皓第 6 页共 14 页2.7 扬尘在线监控系统产品实物第 7 页共 14 页3 扬尘在线监控系统软件配置3.1 初次登录打开环境监测配置软件 V1.15，选择正确的串口号，点击"打开串口”按钮，灰色图标变为绿色，串口号状态显示已开启；点击“通讯测试”按钮，图标变绿，下方弹出“通讯测试成功！”提示，即通讯连接成功。3.1.1 数据上报设置1：通讯连接成功后才可配置；2：点击“数据上报设置”，根据用户需要在目标设置框的 IP 地址/域名中填写数据上报平台的网址（恩易扬尘监测数据上报平台 IP 地址为 hjjc.emblink.com），端口号默认 10123（非专业技术人员请勿修改），然后分别点击后面的“设置”按钮；3:数据时间设置框内数据上报间隔时间默认为 60s,设置范围＞10s,点击“设置”按钮即设置成功;4：在网络模式选择框内可选择手机数据卡的类别，移动和联通两种连网模式，根据实际安装卡类别进行选择，点击“设置”按钮；5:设备 ID 设置框内的设备 ID 编号为扬尘出厂设备 ID 号，填入点击“设置”即可；第 8 页共 14 页3.1.2 传感器选择6：点击“传感器选择”，勾选扬尘设备所带传感器类型，点击“设置”按钮即传感器选择成功；7：如有风向传感器，安装完毕需进行校准，将风向传感器手动指向正北方向，然后...
