PLC机柜成套图纸绘制规范

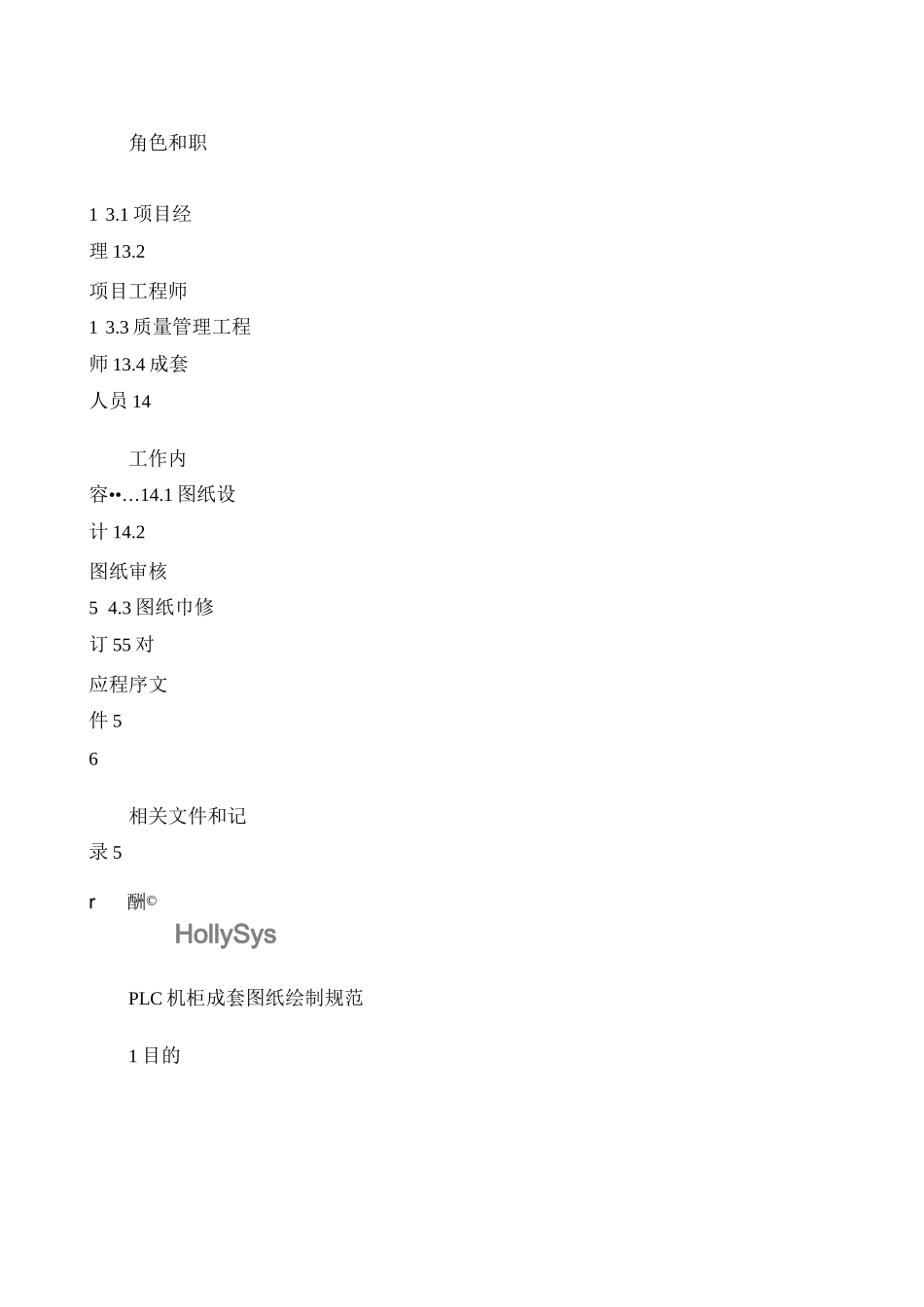

和利时自动化驱动公司质量体系文件2010 年 10 月发布 2010 年 10 月实施文件名称：PLC 机柜成套图纸绘制规范文件编号：F10-Q3-000234 版本号川修改码：A 文件密级：秘密文件状态：CFC 受控标识：受控拟制/日期：李曙光 2010 年 09 月 26 日审核/日期：刘荣 2010 年 10 月 13 日会签：会签：批准/日期：祝军岐 2010 年 10 月 15 日F10-Q3-000234PLC 机柜成套图纸绘制规范修订页号”修订内睜箭述口牺订前版蛊 版本拟制批准1全都2010-C3-26A[刘荣祝军岐23456■ie9101112131-1151^本版本与旧文件（版本）的关系本文件首次发布。HolIvSys目录1 目的12 适用范围.....13角色和职1 3.1 项目经理 13.2项目工程师1 3.3 质量管理工程师 13.4 成套人员 14工作内容••…14.1 图纸设计 14.2图纸审核5 4.3 图纸巾修订 55 对应程序文件 56相关文件和记录 5r酬©HollySysPLC 机柜成套图纸绘制规范1 目的加强工程项目设计图纸编制工作的管理，保证设计文件的输出质量和完整性，提高设计制图水平和质量，给成套施工、质量检验及现场安装提供准确依据。2 适用范围本文适用于公司 PLC 机柜成套图纸的绘制。3 角色和职责3.1 项目经理(1)负责审核成套图纸的正确性；(2)总结图纸设计中出现的问题，优化设计规范，并组织团队成员学习。3.2 项目工程师(1)负责进行 PLC 机柜成套图纸的设计。3.3 质量管理工程师(1)根据设计图纸进行质量检验；(2)汇总图纸设计问题。3.4 成套人员(1)严格按照设计图纸进行成套施工；(2)及时反馈成套加工问题并记录。4 工作内容 4.1 图纸设计工程项目机柜成套图纸的组成应完整、全面，能充分表述全部硬件连接的技术问题。成套图纸应包含以下图纸和其它组成部分。4.1.1图纸封面每套图纸都必须按要求在“网上家园/技术档案库”申请封面，图纸封面的拟制、审核、批准处必须将相关设计人、审核人、审批人员姓名填写在电子版中打印，并请相应人员在电子签名处同时手签后方可生效。同时要求封面上的拟制、审核、批准时间与图纸上的设计、审核、批准时间一致。HolIvSys4.1.2 图纸目录（1）图纸目录应包括序号、图纸名称、图号、页数、版本号等；当一个项目机柜较多或图纸比较多时，可以各个机柜单独编号；（2）目录内图纸名称、图号、页数、版本号等应与实际图纸内容一致。4.1.3 图纸编号（1）确保同一项目不同图纸编号及名称的唯一性，避免出现编号或名称相同，图纸内容不同的情况。...
