暖气工程施工设计方案

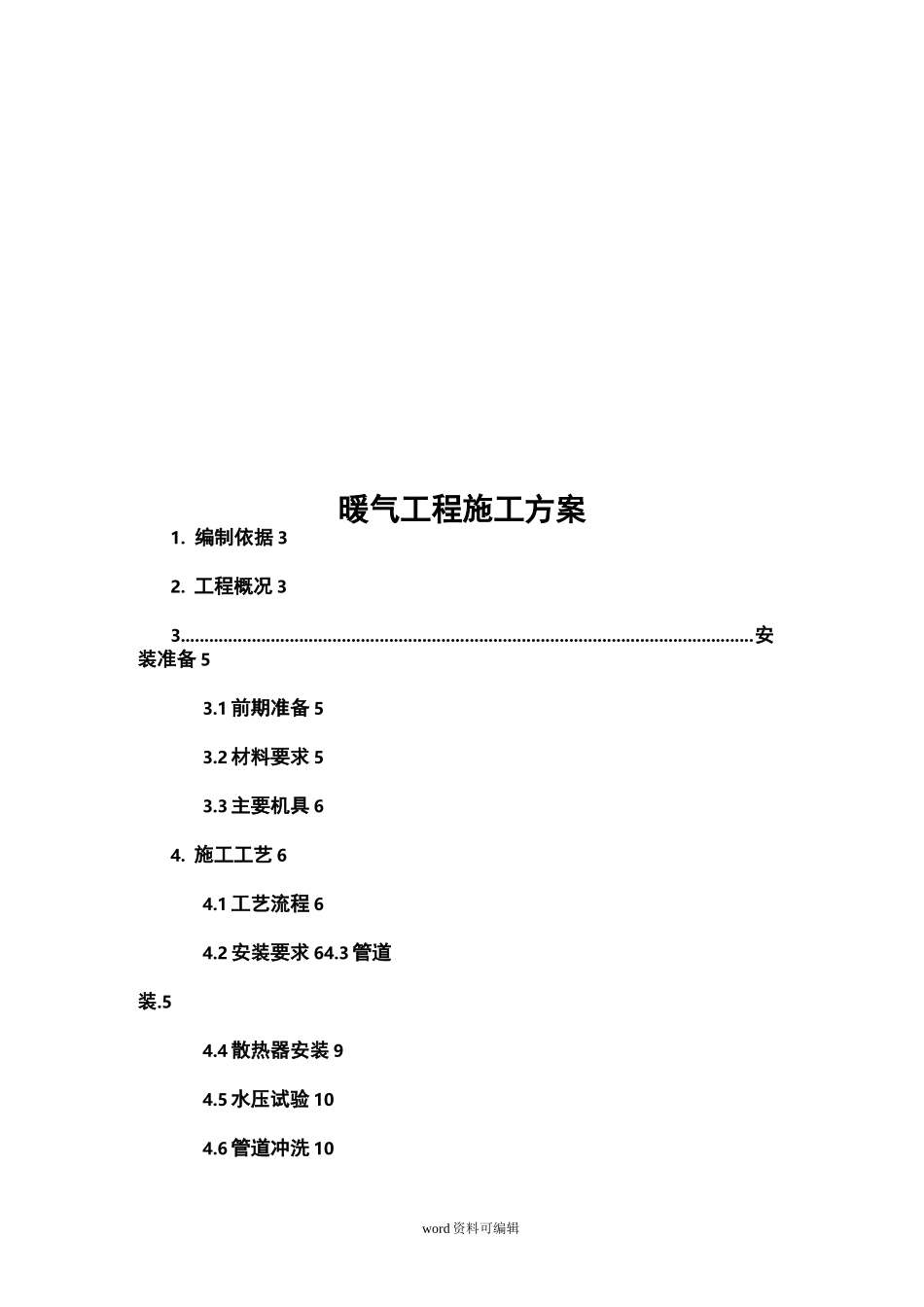

暖气工程施工设计方案_第1页
1/14
暖气工程施工设计方案_第2页
2/14
暖气工程施工设计方案_第3页
3/14
word 资料可编辑暖气工程施工方案1. 编制依据 32. 工程概况 33.........................................................................................................................安装准备 53.1 前期准备 53.2 材料要求 53.3 主要机具 64. 施工工艺 64.1 工艺流程 64.2 安装要求 64.3 管道装.54.4 散热器安装 94.5 水压试验 104.6 管道冲洗 10word 资料可编辑4.7 通暖 105. 安全施工保证措施 116. 绿色文明施工措施 126.1 文明施工措施 86.2 成品保护措施 13word 资料可编辑暖气工程施工方案1.编制依据《建筑工程施工质量验收统一标准》GB50300-2013《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002C-1~C-5 号学生宿舍楼、后勤保障楼暖通图纸2.工程概况本工程为 C-1~C-5 号学生宿舍楼、后勤保障楼采暖工程。学生宿舍楼:采暖热负荷为:393.3kW。热负荷指标为:36.85W/M。后勤保障楼:总热负荷为 221.1KW,热负荷指标为 43.70W/m・word 资料可编辑1)采暖形式采用上供下回散热器采暖系统,每组散热器前设三通阀,可分室控制温度。主入口大厅采暖形式采用下供下回式散热器采暖系统,每组散热器供水支管上设置两通温控阀,回水管上设置截止阀。2)建筑热力入口采用带热量表的入口装置,建筑热力入口的水力平衡阀门采用自力式压差控制阀.入口装置设于室外管道井内。3)对敷设在地沟内以及其他有冻结危险场所的采暖管道和设备需进行保温;保温材料采用离心玻璃棉管壳,管径<二 DN50 时,保温厚度为50mm,DN70<二管径<二 DN150 时,保温厚度为 60mm.管径>=DN200 时,保温厚度为 70mm.保温层外设玻璃丝布保护层。4 )入口大厅散热器采用铸铝双金属散热器 UR7002-300 型,标准散热量 127W/片,设计工况下的散热量为 74W/片•其余散热器采用压铸铝双金属散热器 UR7002-600A 型,标准散热量 168W/片,设计工况下的散热量为 99W/片•散热器均落地明装。散热器安装参见晋标 12N1 散热器工作压力要求为 0.6MPa.5 )管道均采用焊接钢管•管径大于 DN32 者采用焊接,管径小于等于DN32 者采用丝接。6 )管道穿墙及楼板处应设钢制套管•安装在墙内的套管,其两端应与墙饰面相平,安装在楼板内的套管,其底应与板底相平,其顶端应高出地面20mm.安装在卫生间楼板内的套管,其顶端应高出地面 50mm。word 资料可编辑3.安装准备3.1 前期准备3.1.1 熟悉图纸,深刻理解设计意图。3.1.2...
