智能天线使用手册

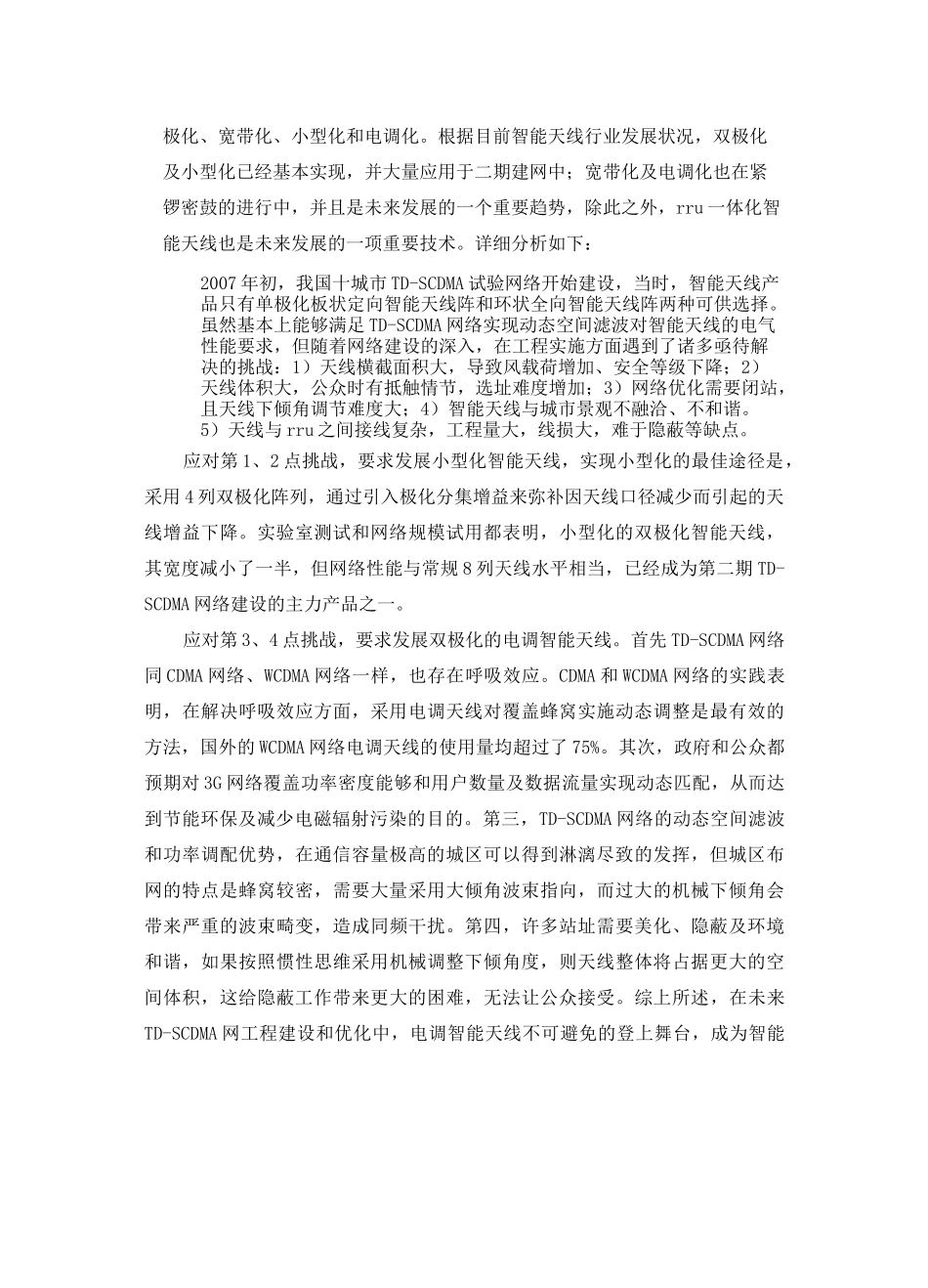

4单极GSM 单极化天1、引言1.1、智能天线的基本功能1.1.1）智能天线定义N 列取向相同的天线按照一定方式排列和激励，利用波的干涉原理形成预定波束的阵列结构天线。1.1.2）智能天线基本功能智能天线可以通过改变各天线阵列的激励，其中激励包含幅值和相位，利用波的干涉原理形成预定波束。同时，TD-SCDMA 智能天线接入到 TD-SCDMA 基站后，通过基站的实时自适应信号处理算法，能够自动地产生多个窄波束方向图，实现对移动用户的波束跟踪，并自动地抑制干扰方向的副瓣电平。从而降低了系统的干扰，提高了系统容量，达到空分多址的目的。1・2、智能天线与 GSM 天线的区别1.2.1）结构组成区别智能天线由两个或以上天线阵列组成，而 GSM 系统天线只由一个天线阵列构成。如图 3、4 所示：8 列单极化智能天线图 38 通丈XXXXXXXXXXXXiX=xxxXiXXXjX：XXXiXiXXXXXXX—_—直双极化智能天线GSM双极化；天线丿图 41.2.2）功能区别智能天线可以通过改变各天线阵列的激励，利用波的干涉原理形成预定波束。而 GSM 天线只有一个阵列，其波束在设计时已确定，出厂后不可改变。2、智能天线的分类2.1、全向天线在 360°任意方位上均可进行波束扫描的智能天线阵列。2.2、定向单极化天线特指采用单极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。2.3、定向双极化天线特指采用双极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。2.4、未来发展前瞻总结一期试验网的经验，业内对智能天线提出了“四化”的要求，即双极化、宽带化、小型化和电调化。根据目前智能天线行业发展状况，双极化及小型化已经基本实现，并大量应用于二期建网中；宽带化及电调化也在紧锣密鼓的进行中，并且是未来发展的一个重要趋势，除此之外，rru 一体化智能天线也是未来发展的一项重要技术。详细分析如下：2007 年初，我国十城市 TD-SCDMA 试验网络开始建设，当时，智能天线产品只有单极化板状定向智能天线阵和环状全向智能天线阵两种可供选择。虽然基本上能够满足 TD-SCDMA 网络实现动态空间滤波对智能天线的电气性能要求，但随着网络建设的深入，在工程实施方面遇到了诸多亟待解决的挑战：1）天线横截面积大，导致风载荷增加、安全等级下降；2）天线体积大，公众时有抵触情节，选址难度增加；3）网络优化需要闭站，且天线下倾角调节难度大；4）智能天线与城市景观不融洽、不和谐。5）天线与 rru 之间接线复杂，工程量大，...
