测量放线专项施工方案

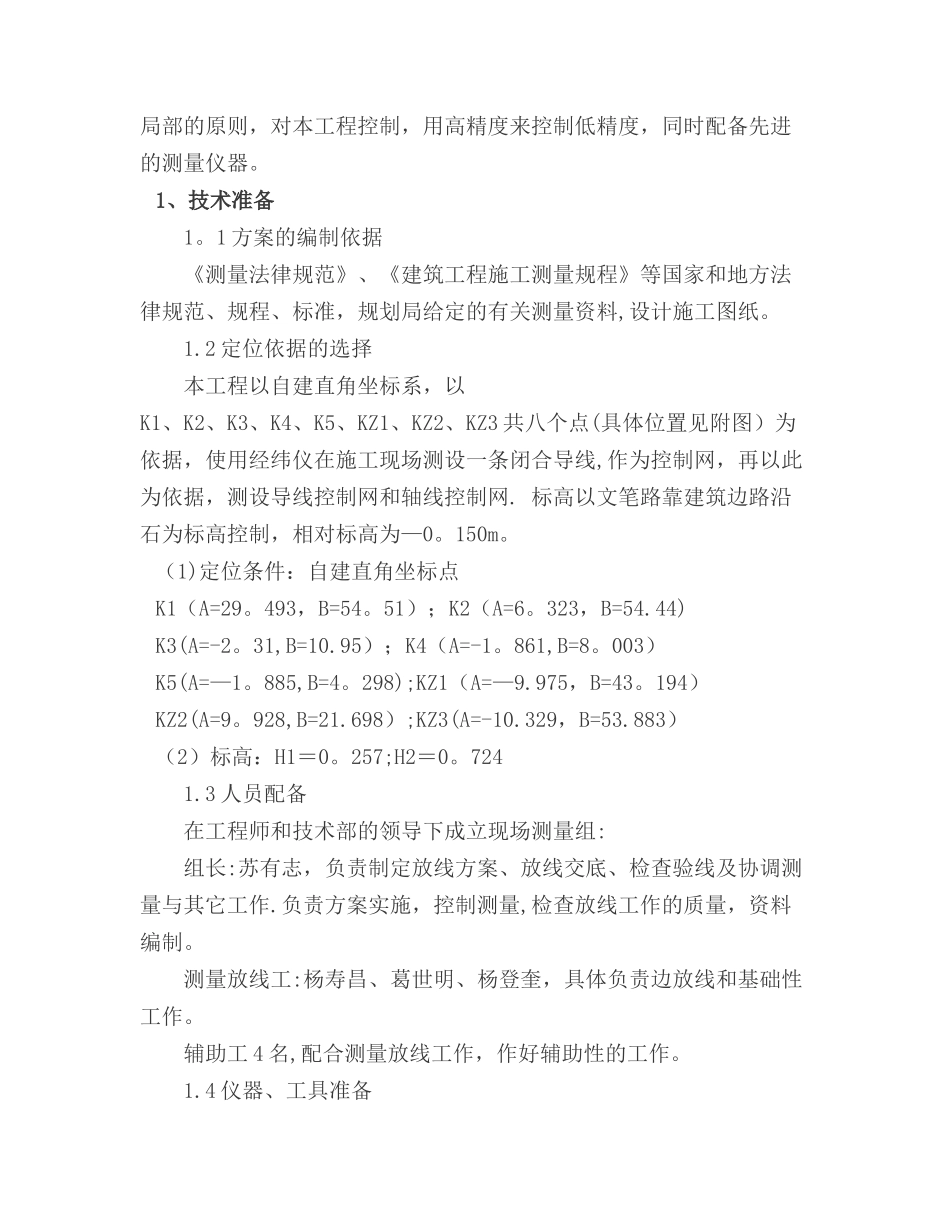

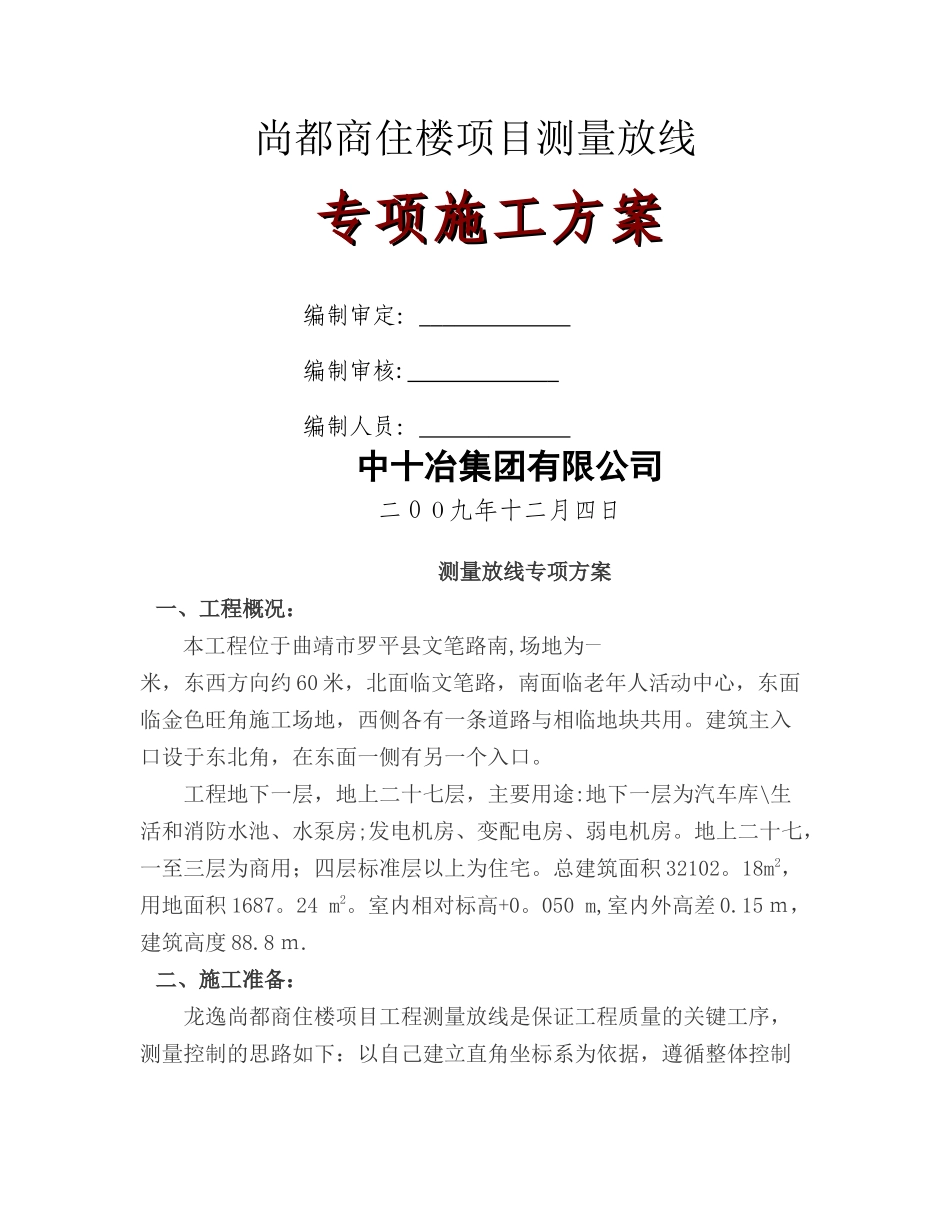

尚都商住楼项目测量放线 专项施工方案专项施工方案编制审定： 编制审核: 编制人员： 中十冶集团有限公司二０ 0 九年十二月四日测量放线专项方案一、工程概况： 本工程位于曲靖市罗平县文笔路南,场地为一距形，南北方向约 40米，东西方向约 60 米，北面临文笔路，南面临老年人活动中心，东面临金色旺角施工场地，西侧各有一条道路与相临地块共用。建筑主入口设于东北角，在东面一侧有另一个入口。 工程地下一层，地上二十七层，主要用途:地下一层为汽车库\生活和消防水池、水泵房;发电机房、变配电房、弱电机房。地上二十七，一至三层为商用；四层标准层以上为住宅。总建筑面积 32102。18m2，用地面积 1687。24 m2。室内相对标高+0。050 m,室内外高差 0.15 ｍ，建筑高度 88.8 ｍ. 二、施工准备：龙逸尚都商住楼项目工程测量放线是保证工程质量的关键工序，测量控制的思路如下：以自己建立直角坐标系为依据，遵循整体控制局部的原则，对本工程控制，用高精度来控制低精度，同时配备先进的测量仪器。 1、技术准备 1。1 方案的编制依据 《测量法律规范》、《建筑工程施工测量规程》等国家和地方法律规范、规程、标准，规划局给定的有关测量资料,设计施工图纸。 1.2 定位依据的选择 本工程以自建直角坐标系，以K1、K2、K3、K4、K5、KZ1、KZ2、KZ3 共八个点(具体位置见附图）为依据，使用经纬仪在施工现场测设一条闭合导线,作为控制网，再以此为依据，测设导线控制网和轴线控制网. 标高以文笔路靠建筑边路沿石为标高控制，相对标高为—0。150m。（1)定位条件：自建直角坐标点 K1（A=29。493，B=54。51）；K2（A=6。323，B=54.44)K3(A=-2。31,B=10.95）；K4（A=-1。861,B=8。003）K5(A=—1。885,B=4。298);KZ1（A=—9.975，B=43。194）KZ2(A=9。928,B=21.698）;KZ3(A=-10.329，B=53.883）（2）标高：H1＝0。257;H2＝0。7241.3 人员配备 在工程师和技术部的领导下成立现场测量组: 组长:苏有志，负责制定放线方案、放线交底、检查验线及协调测量与其它工作.负责方案实施，控制测量,检查放线工作的质量，资料编制。 测量放线工:杨寿昌、葛世明、杨登奎，具体负责边放线和基础性工作。 辅助工 4 名,配合测量放线工作，作好辅助性的工作。 1.4 仪器、工具准备 仪器名称 规格型号 数量 用途 全站仪 NTS-302B1 台 楼层平面轴线定位及验线激光垂准仪仪 DZJ2000 1 台 轴线控制点投递水准仪 AL-32 1 台 高程...
