浮体静力学课程设计说明书

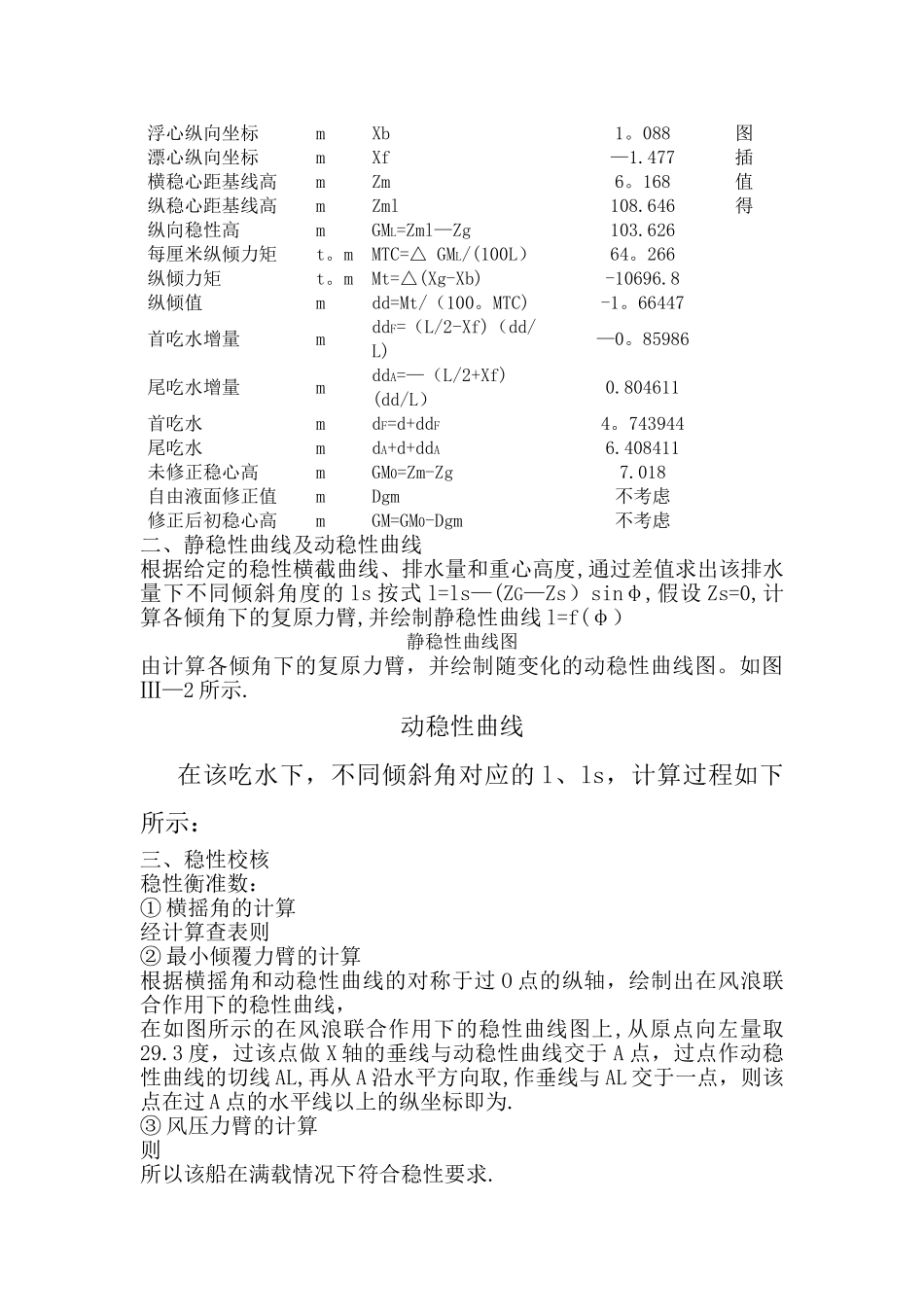

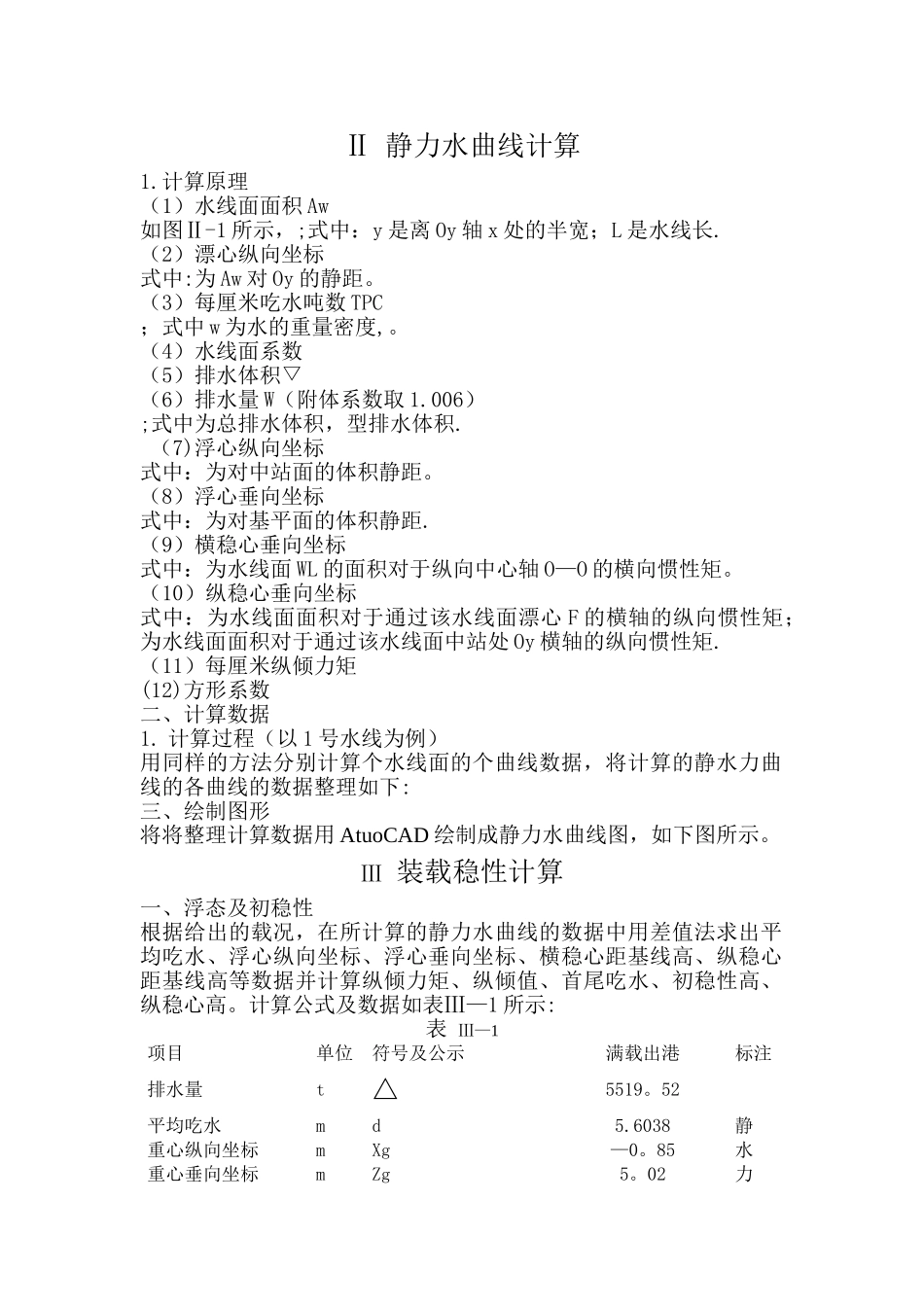

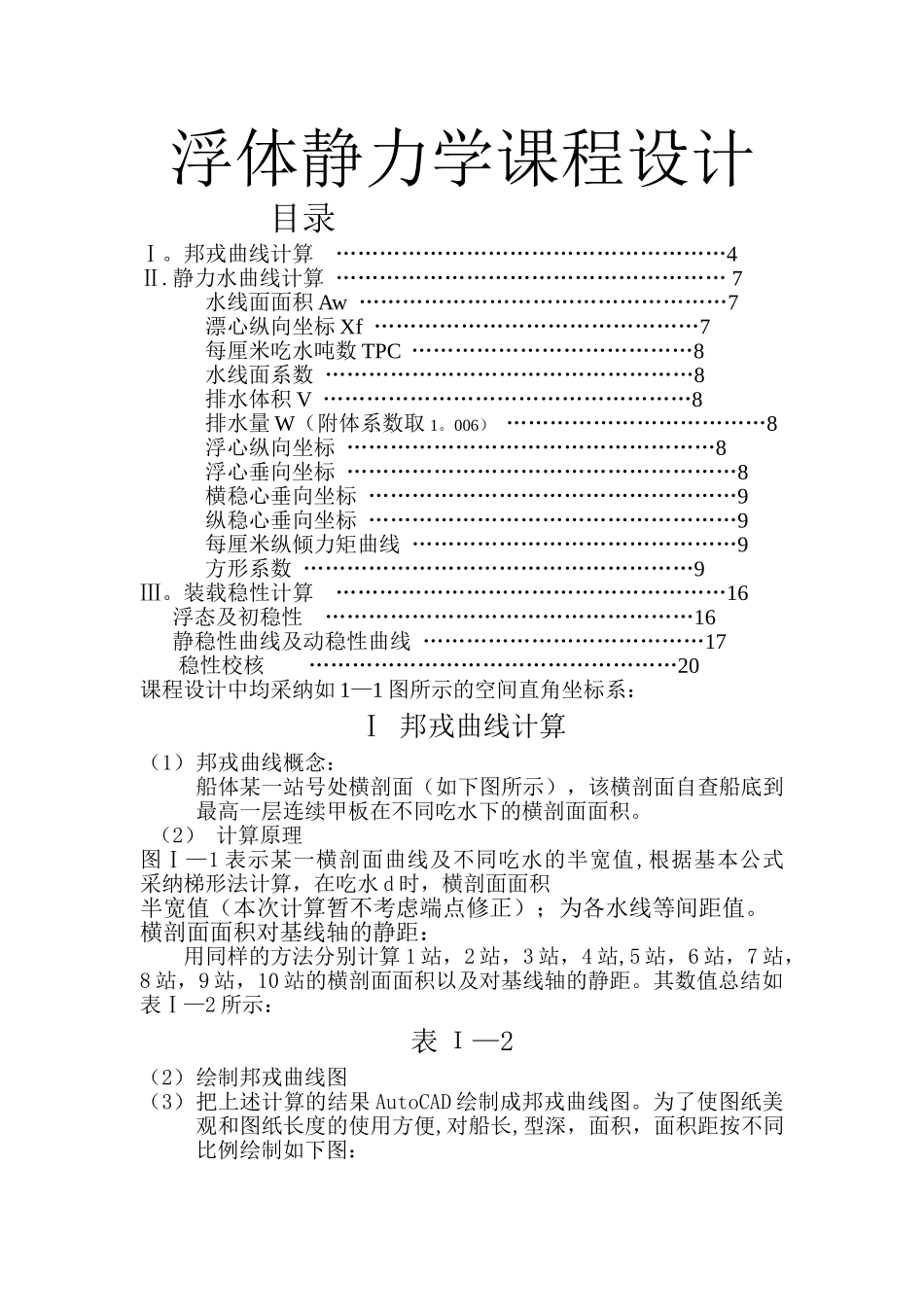

浮体静力学课程设计 目录Ⅰ。邦戎曲线计算 ………………………………………………4 Ⅱ.静力水曲线计算 ……………………………………………… 7 水线面面积 Aw ……………………………………………7 漂心纵向坐标 Xf ………………………………………7 每厘米吃水吨数 TPC …………………………………8 水线面系数 ……………………………………………8 排水体积 V ……………………………………………8排水量 W（附体系数取 1。006） ………………………………8 浮心纵向坐标 ……………………………………………8 浮心垂向坐标 ………………………………………………8 横稳心垂向坐标 ……………………………………………9 纵稳心垂向坐标 ……………………………………………9 每厘米纵倾力矩曲线 ………………………………………9 方形系数 ………………………………………………9 Ⅲ。装载稳性计算 ………………………………………………16 浮态及初稳性 ……………………………………………16 静稳性曲线及动稳性曲线 …………………………………17 稳性校核 ……………………………………………20 课程设计中均采纳如 1—1 图所示的空间直角坐标系：Ⅰ 邦戎曲线计算（1）邦戎曲线概念：船体某一站号处横剖面（如下图所示），该横剖面自查船底到最高一层连续甲板在不同吃水下的横剖面面积。（2） 计算原理图Ⅰ—1 表示某一横剖面曲线及不同吃水的半宽值,根据基本公式 采纳梯形法计算，在吃水 d 时，横剖面面积 半宽值（本次计算暂不考虑端点修正）；为各水线等间距值。横剖面面积对基线轴的静距：用同样的方法分别计算 1 站，2 站，3 站，4 站,5 站，6 站，7 站，8 站，9 站，10 站的横剖面面积以及对基线轴的静距。其数值总结如表Ⅰ—2 所示：表 Ι—2（2）绘制邦戎曲线图（3）把上述计算的结果 AutoCAD 绘制成邦戎曲线图。为了使图纸美观和图纸长度的使用方便,对船长,型深，面积，面积距按不同比例绘制如下图：Ⅱ 静力水曲线计算1.计算原理（1）水线面面积 Aw如图Ⅱ-1 所示，;式中：y 是离 Oy 轴 x 处的半宽；L 是水线长.（2）漂心纵向坐标式中:为 Aw 对 Oy 的静距。（3）每厘米吃水吨数 TPC；式中 w 为水的重量密度,。（4）水线面系数（5）排水体积▽（6）排水量 W（附体系数取 1.006）;式中为总排水体积，型排水体积. （7)浮心纵向坐标式中：为对...
