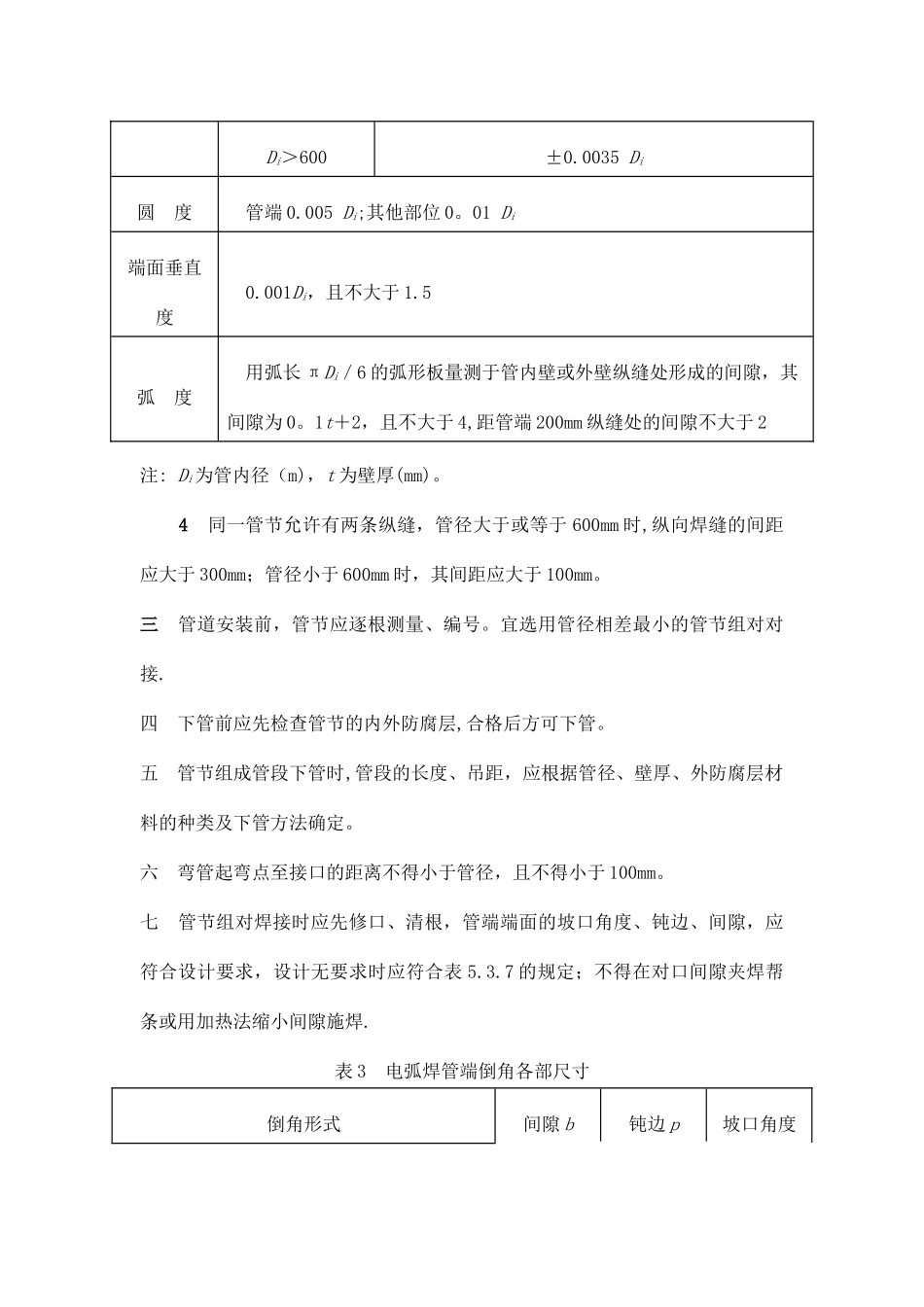

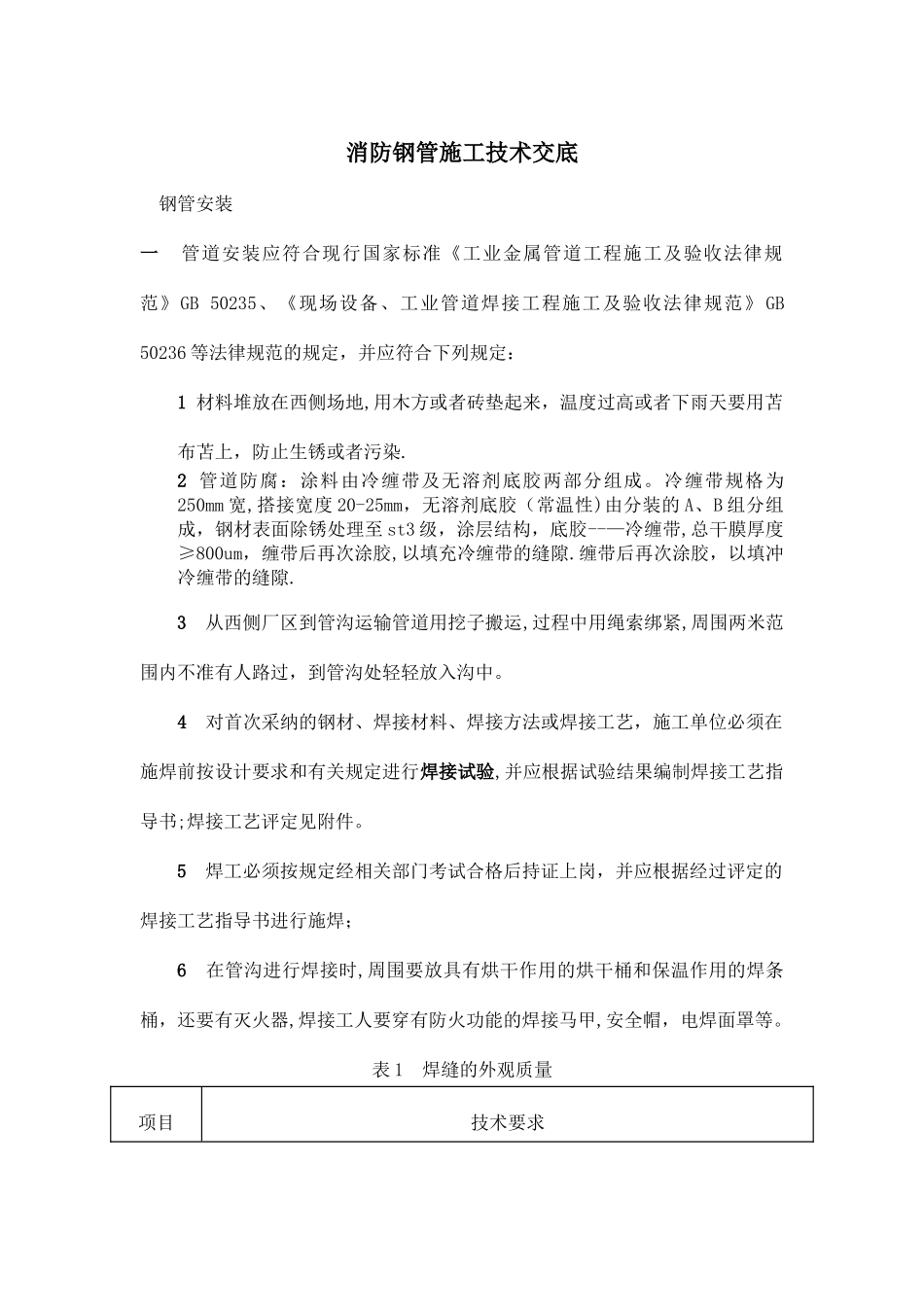

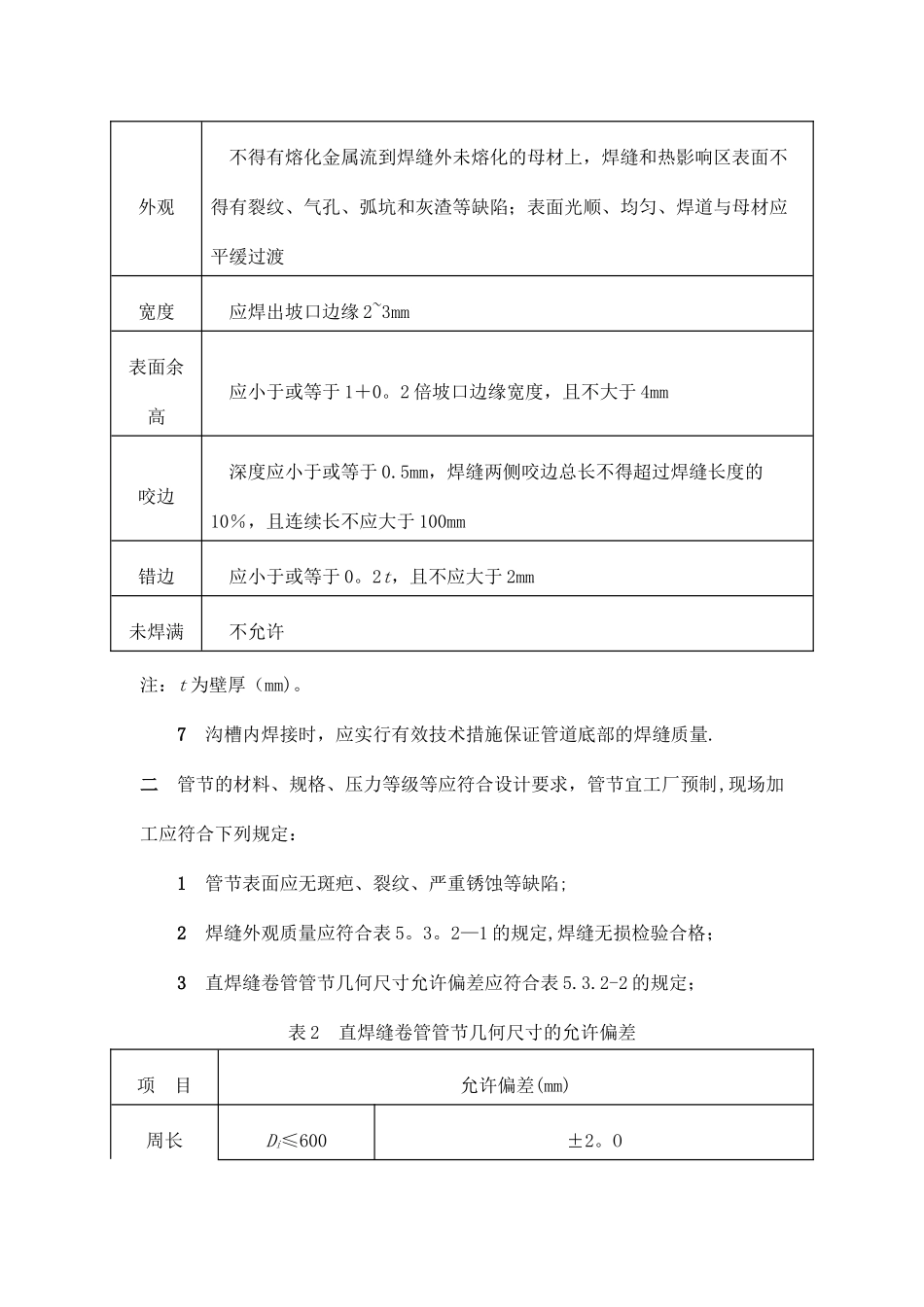

消防钢管施工技术交底 钢管安装一 管道安装应符合现行国家标准《工业金属管道工程施工及验收法律规范》GB 50235、《现场设备、工业管道焊接工程施工及验收法律规范》 GB 50236 等法律规范的规定,并应符合下列规定:1 材料堆放在西侧场地,用木方或者砖垫起来,温度过高或者下雨天要用苫布苫上,防止生锈或者污染.2 管道防腐:涂料由冷缠带及无溶剂底胶两部分组成。冷缠带规格为250mm 宽,搭接宽度 20-25mm,无溶剂底胶(常温性)由分装的 A、B 组分组成,钢材表面除锈处理至 st3 级,涂层结构,底胶--—冷缠带,总干膜厚度≥800um,缠带后再次涂胶,以填充冷缠带的缝隙.缠带后再次涂胶,以填冲冷缠带的缝隙.3 从西侧厂区到管沟运输管道用挖子搬运,过程中用绳索绑紧,周围两米范围内不准有人路过,到管沟处轻轻放入沟中。 4 对首次采纳的钢材、焊接材料、焊接方法或焊接工艺,施工单位必须在施焊前按设计要求和有关规定进行焊接试验,并应根据试验结果编制焊接工艺指导书;焊接工艺评定见附件。5 焊工必须按规定经相关部门考试合格后持证上岗,并应根据经过评定的焊接工艺指导书进行施焊;6 在管沟进行焊接时,周围要放具有烘干作用的烘干桶和保温作用的焊条桶,还要有灭火器,焊接工人要穿有防火功能的焊接马甲,安全帽,电焊面罩等。表 1 焊缝的外观质量项目技术要求外观不得有熔化金属流到焊缝外未熔化的母材上,焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷;表面光顺、均匀、焊道与母材应平缓过渡宽度应焊出坡口边缘 2~3mm表面余高应小于或等于 1+0。2 倍坡口边缘宽度,且不大于 4mm咬边深度应小于或等于 0.5mm,焊缝两侧咬边总长不得超过焊缝长度的10%,且连续长不应大于 100mm错边应小于或等于 0。2t,且不应大于 2mm未焊满不允许注:t 为壁厚(mm)。 7 沟槽内焊接时,应实行有效技术措施保证管道底部的焊缝质量.二 管节的材料、规格、压力等级等应符合设计要求,管节宜工厂预制,现场加工应符合下列规定: 1 管节表面应无斑疤、裂纹、严重锈蚀等缺陷; 2 焊缝外观质量应符合表 5。3。2—1 的规定,焊缝无损检验合格; 3 直焊缝卷管管节几何尺寸允许偏差应符合表 5.3.2-2 的规定;表 2 直焊缝卷管管节几何尺寸的允许偏差项 目允许偏差(mm)周长Di≤600±2。ODi>600±0.0035 Di圆 度管端 0.005 Di;其他部位 0。01 Di端面垂直度0.001Di,且不大于 1.5弧 度用弧长 πDi/6 的弧形板量测...
