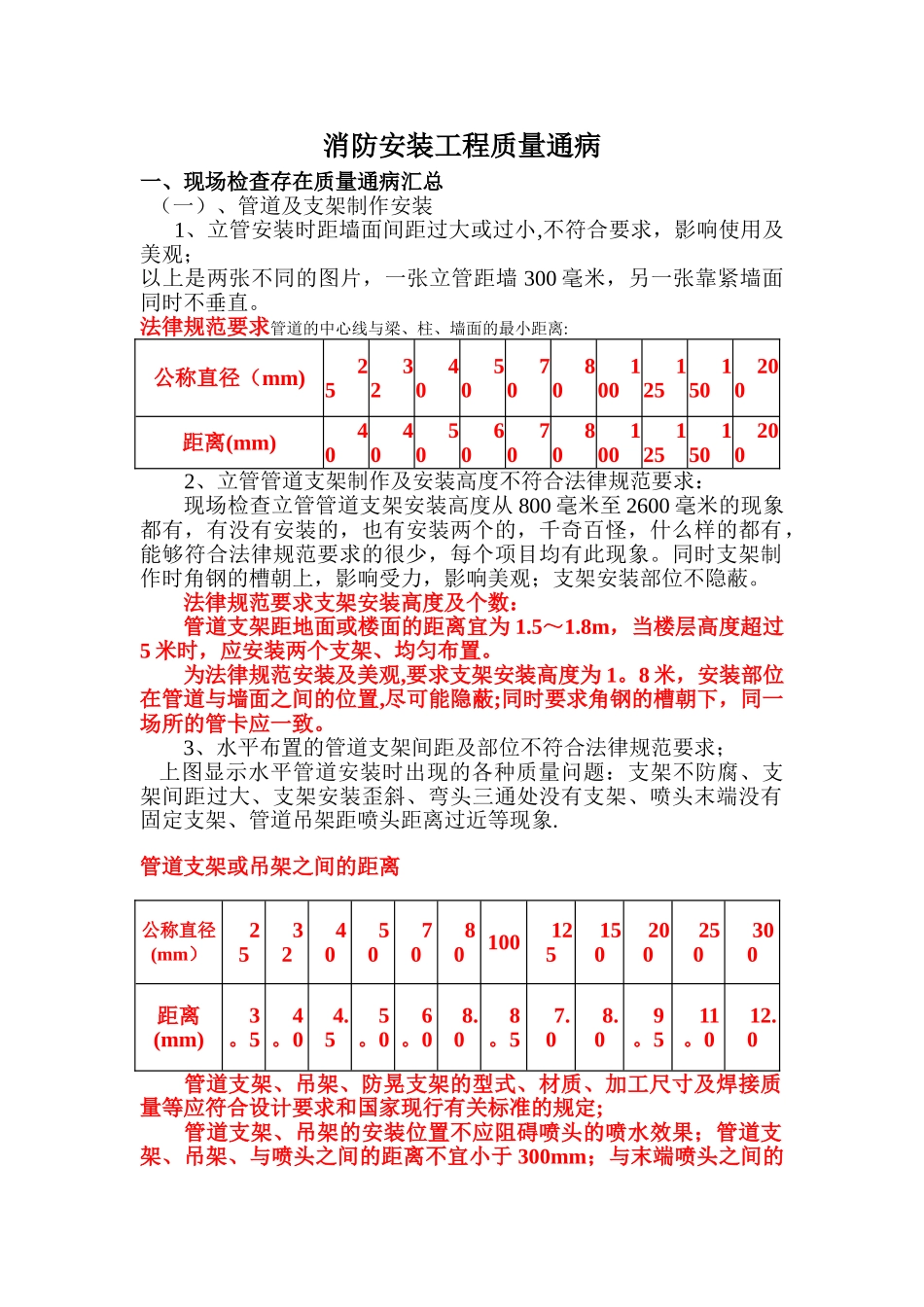

消防安装工程质量通病一、现场检查存在质量通病汇总 （一）、管道及支架制作安装 1、立管安装时距墙面间距过大或过小,不符合要求，影响使用及美观；以上是两张不同的图片，一张立管距墙 300 毫米，另一张靠紧墙面同时不垂直。法律规范要求管道的中心线与梁、柱、墙面的最小距离:公称直径（mm) 25 32 40 50 70 80 100 125 150 200 距离(mm) 40 40 50 60 70 80 100 125 150 200 2、立管管道支架制作及安装高度不符合法律规范要求：现场检查立管管道支架安装高度从 800 毫米至 2600 毫米的现象都有，有没有安装的，也有安装两个的，千奇百怪，什么样的都有，能够符合法律规范要求的很少，每个项目均有此现象。同时支架制作时角钢的槽朝上，影响受力，影响美观；支架安装部位不隐蔽。法律规范要求支架安装高度及个数：管道支架距地面或楼面的距离宜为 1.5～1.8m，当楼层高度超过5 米时，应安装两个支架、均匀布置。为法律规范安装及美观,要求支架安装高度为 1。8 米，安装部位在管道与墙面之间的位置,尽可能隐蔽;同时要求角钢的槽朝下，同一场所的管卡应一致。3、水平布置的管道支架间距及部位不符合法律规范要求； 上图显示水平管道安装时出现的各种质量问题：支架不防腐、支架间距过大、支架安装歪斜、弯头三通处没有支架、喷头末端没有固定支架、管道吊架距喷头距离过近等现象.管道支架或吊架之间的距离 公称直径(mm） 25 32 40 50 70 80 100 125 150 200 250 300 距离(mm) 3。5 4。0 4.5 5。0 6。0 8.0 8。5 7.0 8.0 9。5 11。0 12.0 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定; 管道支架、吊架的安装位置不应阻碍喷头的喷水效果；管道支架、吊架、与喷头之间的距离不宜小于 300mm；与末端喷头之间的距离不宜大于 750mm; 配水支管上每一直管段、相邻两喷头这间的设置的吊架均不宜少于 1 个；当喷头之间距离小于 1.8m 时，可隔段设置吊架，但吊架的间距不宜大于 3。6m；水平管道安装的弯头两端 300 mm 内应增加支架；立管的下端 弯头处须安装支架。管道沟槽连接的卡箍、弯头、三通处都应增设支架，以免沟槽管件受力。配水干管、配水管应做红色或红色环圈标志。红色环圈标志 , 宽度不应小于 20mm ，间隔不宜大于 4m ，在一个独立的单元内环圈不 宜少于 2 处。 水压试验当系统设计工作压力等于或小于...
