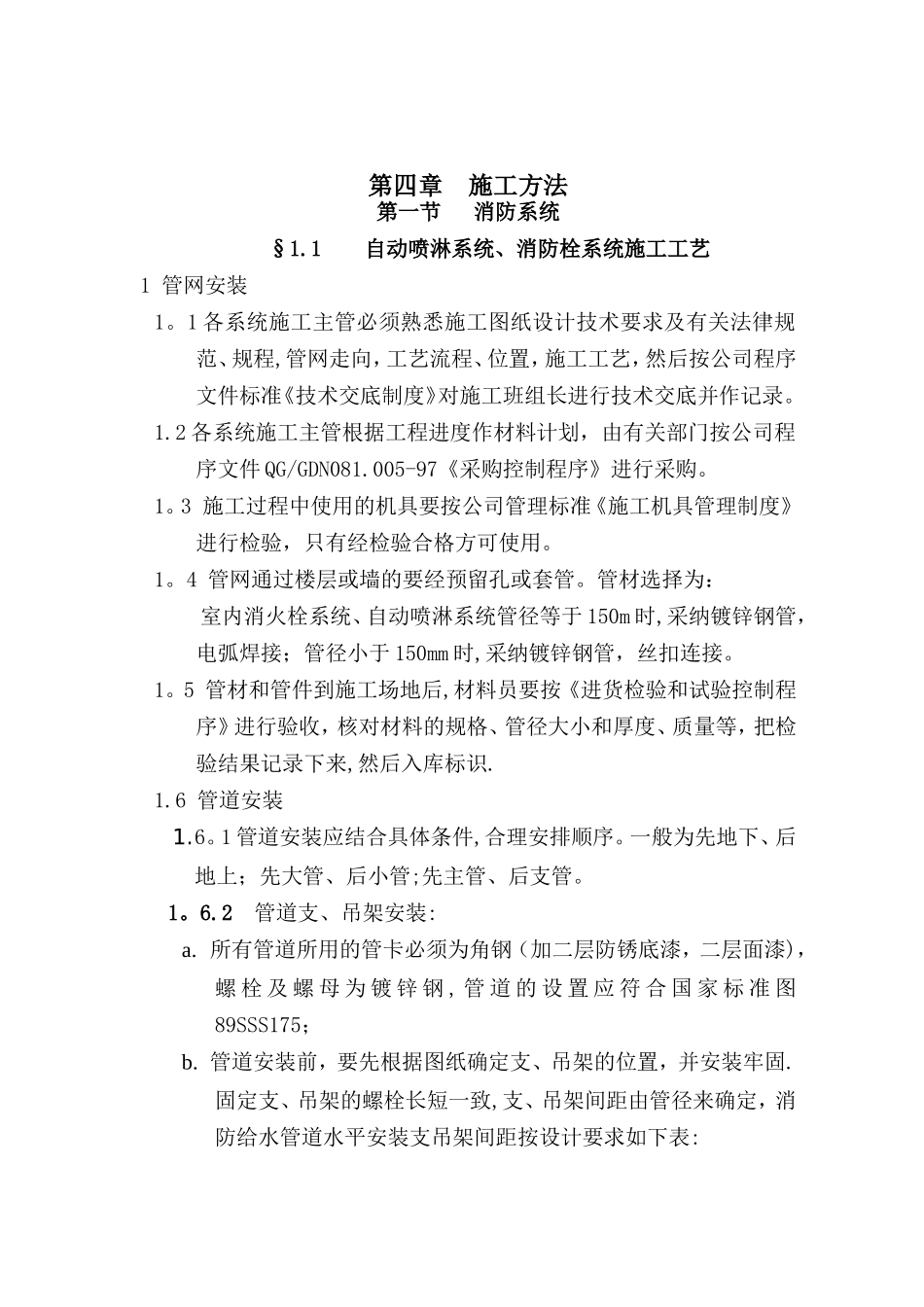

第四章 施工方法第一节 消防系统 §1.1 自动喷淋系统、消防栓系统施工工艺1 管网安装1。1 各系统施工主管必须熟悉施工图纸设计技术要求及有关法律规范、规程,管网走向，工艺流程、位置，施工工艺，然后按公司程序文件标准《技术交底制度》对施工班组长进行技术交底并作记录。1.2 各系统施工主管根据工程进度作材料计划，由有关部门按公司程序文件 QG/GDN081.005-97《采购控制程序》进行采购。1。3 施工过程中使用的机具要按公司管理标准《施工机具管理制度》进行检验，只有经检验合格方可使用。1。4 管网通过楼层或墙的要经预留孔或套管。管材选择为： 室内消火栓系统、自动喷淋系统管径等于 150m 时,采纳镀锌钢管，电弧焊接；管径小于 150mm 时,采纳镀锌钢管，丝扣连接。1。5 管材和管件到施工场地后,材料员要按《进货检验和试验控制程序》进行验收，核对材料的规格、管径大小和厚度、质量等，把检验结果记录下来,然后入库标识.1.6 管道安装1.6。1 管道安装应结合具体条件,合理安排顺序。一般为先地下、后地上；先大管、后小管;先主管、后支管。1。6.2 管道支、吊架安装:a. 所有管道所用的管卡必须为角钢（加二层防锈底漆，二层面漆)，螺 栓 及 螺 母 为 镀 锌 钢 , 管 道 的 设 置 应 符 合 国 家 标 准 图89SSS175；b. 管道安装前，要先根据图纸确定支、吊架的位置，并安装牢固.固定支、吊架的螺栓长短一致,支、吊架间距由管径来确定，消防给水管道水平安装支吊架间距按设计要求如下表:公称直径（mm）1520253240506580100150间距（m）1。82.12。4 2.42。7 3.03.43.43。74.3消防给水管的竖管管卡安装，层高小于或等于 5 米,每层安装一个,层高大于 5 米，每层安装不得少于两个;c. 所有管道于阀门前后 1 米范围内，管道转弯处 1 米范围内,必须用支吊架固定，设有阀门的地方必须多加吊架，水泵接口处也必须多加吊架。d. 支、吊架的焊接由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。假如管子与支架焊接时，管子不得有咬边、烧穿等现象;e. 支、吊架下料必须采纳砂轮切割机，螺孔必须用钻床钻孔;f. 管道支吊架与喷淋头之间距离不宜大于 750mm；g. 支、吊架安装完毕后,消防主管按《过程检验和试验控制程序》进行检验,合格后方可进行管道的安装.1.6.3. 管道连接:丝扣连接一般要露出 2～3 个螺距为宜.1.6.4. 管道安装高度要符合图纸设计要求。管道横向安装宜设0。002～0。005 ...
