消防水池工程钢板桩基坑支护施工方案VIP专享

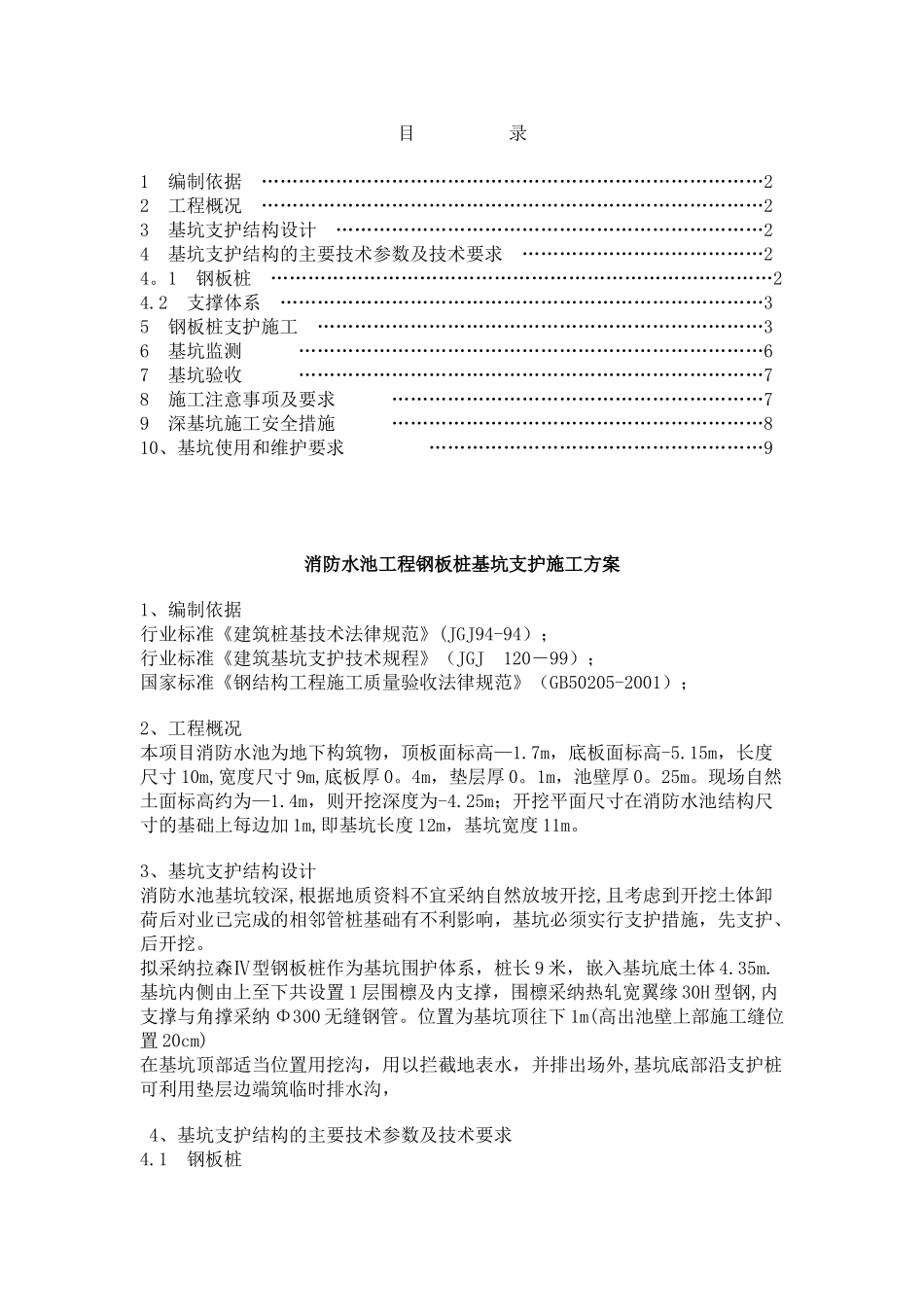

目 录1 编制依据 ………………………………………………………………………22 工程概况 ………………………………………………………………………23 基坑支护结构设计 ……………………………………………………………24 基坑支护结构的主要技术参数及技术要求 …………………………………24。1 钢板桩 ………………………………………………………………………24.2 支撑体系 ……………………………………………………………………35 钢板桩支护施工 ………………………………………………………………36 基坑监测 …………………………………………………………………67 基坑验收 …………………………………………………………………78 施工注意事项及要求 ……………………………………………………79 深基坑施工安全措施 ……………………………………………………810、基坑使用和维护要求 ………………………………………………9 消防水池工程钢板桩基坑支护施工方案1、编制依据行业标准《建筑桩基技术法律规范》(JGJ94-94）；行业标准《建筑基坑支护技术规程》（JGJ 120－99）；国家标准《钢结构工程施工质量验收法律规范》（GB50205-2001）；2、工程概况本项目消防水池为地下构筑物，顶板面标高—1.7m，底板面标高-5.15m，长度尺寸 10m,宽度尺寸 9m,底板厚 0。4m，垫层厚 0。1m，池壁厚 0。25m。现场自然土面标高约为—1.4m，则开挖深度为-4.25m；开挖平面尺寸在消防水池结构尺寸的基础上每边加 1m,即基坑长度 12m，基坑宽度 11m。3、基坑支护结构设计消防水池基坑较深,根据地质资料不宜采纳自然放坡开挖,且考虑到开挖土体卸荷后对业已完成的相邻管桩基础有不利影响，基坑必须实行支护措施，先支护、后开挖。拟采纳拉森Ⅳ型钢板桩作为基坑围护体系，桩长 9 米，嵌入基坑底土体 4.35m.基坑内侧由上至下共设置 1 层围檩及内支撑，围檩采纳热轧宽翼缘 30H 型钢,内支撑与角撑采纳 Φ300 无缝钢管。位置为基坑顶往下 1m(高出池壁上部施工缝位置 20cm) 在基坑顶部适当位置用挖沟，用以拦截地表水，并排出场外,基坑底部沿支护桩可利用垫层边端筑临时排水沟， 4、基坑支护结构的主要技术参数及技术要求4.1 钢板桩(1) 材料要求钢板桩选用拉森Ⅳ型,截面抵抗矩 W=2270cm3；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。（2） 打桩作业要...
