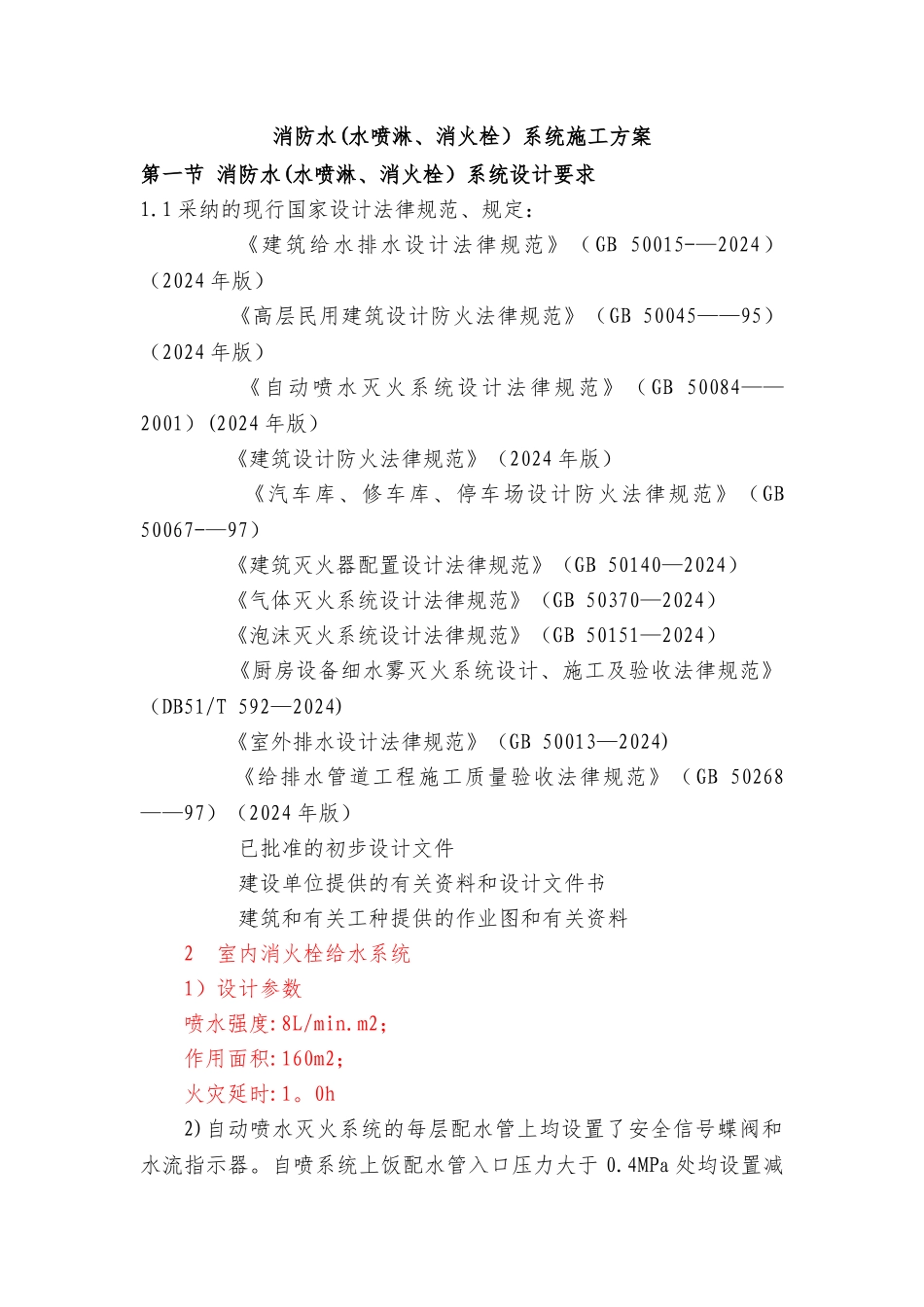

消防水(水喷淋、消火栓）系统施工方案第一节 消防水(水喷淋、消火栓）系统设计要求1.1 采纳的现行国家设计法律规范、规定： 《建筑给水排水设计法律规范》（GB 50015-—2024）（2024 年版） 《高层民用建筑设计防火法律规范》（GB 50045——95）（2024 年版） 《自动喷水灭火系统设计法律规范》（ GB 50084——2001）(2024 年版） 《建筑设计防火法律规范》（2024 年版） 《汽车库、修车库、停车场设计防火法律规范》（GB 50067-—97） 《建筑灭火器配置设计法律规范》（GB 50140—2024） 《气体灭火系统设计法律规范》（GB 50370—2024） 《泡沫灭火系统设计法律规范》（GB 50151—2024） 《厨房设备细水雾灭火系统设计、施工及验收法律规范》（DB51/T 592—2024) 《室外排水设计法律规范》（GB 50013—2024) 《给排水管道工程施工质量验收法律规范》（GB 50268——97）（2024 年版） 已批准的初步设计文件 建设单位提供的有关资料和设计文件书 建筑和有关工种提供的作业图和有关资料2 室内消火栓给水系统1）设计参数喷水强度:8L/min.m2；作用面积:160m2；火灾延时:1。0h2)自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。自喷系统上饭配水管入口压力大于 0.4MPa 处均设置减压孔板.室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。3)在消防控制中心应能显示水流指示器，压力开关，信号蝶阀,水泵，蓄水池及屋顶水箱水位，以及电源和备用动力等是佛那个处于正常工作状态的反馈信号,并应能控制水泵等的操作。 4 管道材料4。5 消火栓消防系统4。5。1 室内消火栓管道：消火栓管道采纳无缝内外壁热浸镀锌钢管和加厚型内外壁热浸镀锌钢管。当管径 DN＜100mm 时，采纳丝扣连接；当管径≥DN100mm 时，采纳沟槽式卡箍连接。4.6 自动喷水灭火系统4。6。1 自动喷水消防给水管道：自动喷淋管道根据高度采纳无缝内外壁热浸镀锌钢管；管道压力为 2.5MPa.其余管道均采纳内外壁热浸镀锌钢管.管道压力为 1。6MPa。当管径 DN＜100mm 时，采纳丝扣连接；当管径≥DN100mm 时，采纳沟槽式卡箍连接。4。7 以上各管材其配套管件、阀件的材质、压力等级均应与管材相匹配。5 消防给水管道敷设5.1.1 自动喷水灭火管道的支、吊架的设置和安装，按《自动喷水灭火系统施工及验收法律规范》（GB50261-2024)执行。5.1。2 消防给水立管穿楼面时均设钢套管。5。2 在未设置可曲挠橡胶接头或不锈钢...
