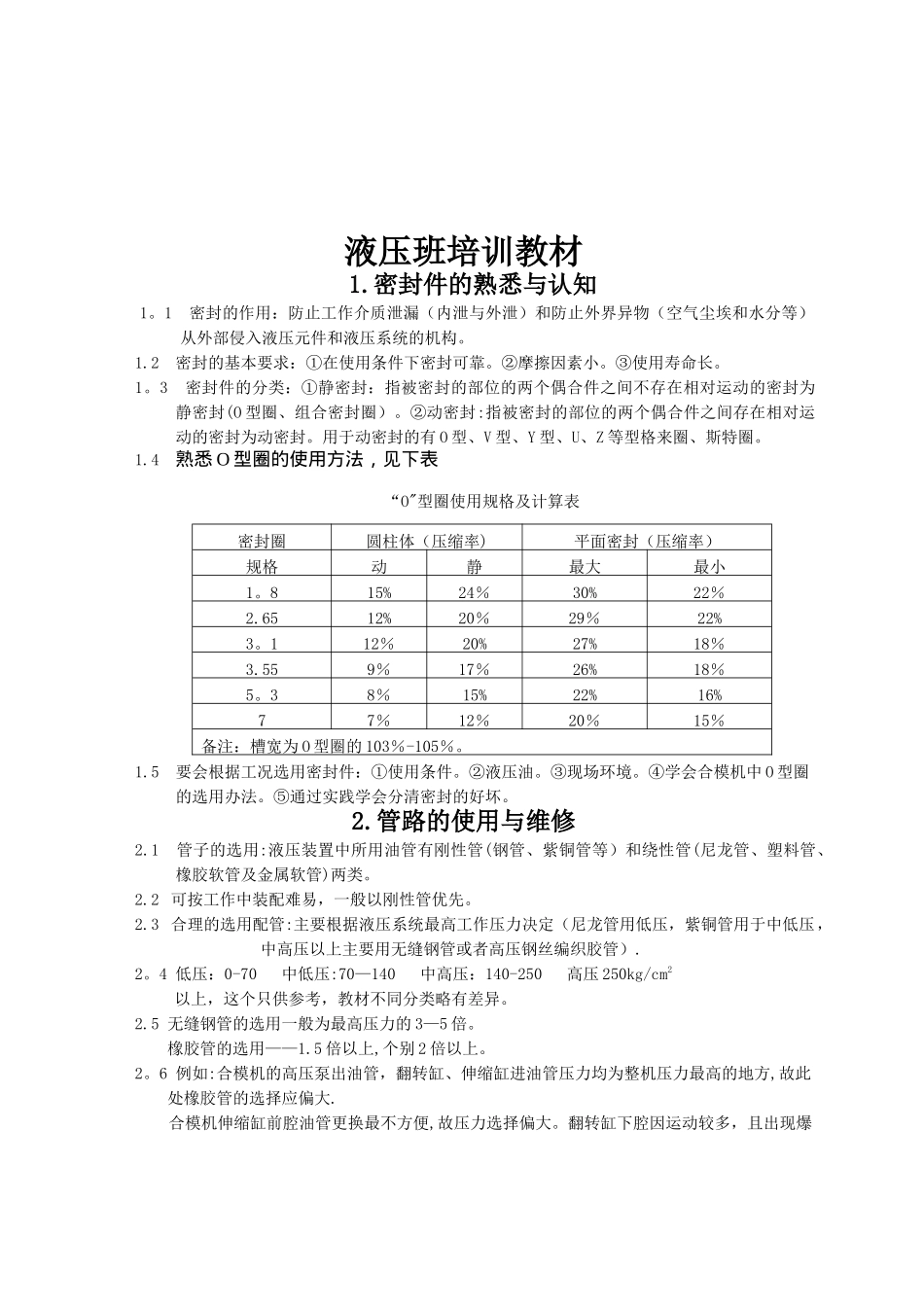

液压班培训教材1.密封件的熟悉与认知1。1 密封的作用：防止工作介质泄漏（内泄与外泄）和防止外界异物（空气尘埃和水分等）从外部侵入液压元件和液压系统的机构。1.2 密封的基本要求：①在使用条件下密封可靠。②摩擦因素小。③使用寿命长。1。3 密封件的分类：①静密封：指被密封的部位的两个偶合件之间不存在相对运动的密封为静密封(O 型圈、组合密封圈）。②动密封:指被密封的部位的两个偶合件之间存在相对运动的密封为动密封。用于动密封的有 O 型、V 型、Y 型、U、Z 等型格来圈、斯特圈。1.4 熟悉 O 型圈的使用方法，见下表“O"型圈使用规格及计算表密封圈圆柱体（压缩率)平面密封（压缩率）规格动静最大最小1。815%24％30%22％2.6512%20％29％22%3。112％20%27%18％3.559％17％26%18％5。38％15%22%16%77％12％20％15％备注：槽宽为 O 型圈的 103％-105％。1.5 要会根据工况选用密封件：①使用条件。②液压油。③现场环境。④学会合模机中 O 型圈的选用办法。⑤通过实践学会分清密封的好坏。2.管路的使用与维修2.1 管子的选用:液压装置中所用油管有刚性管(钢管、紫铜管等）和绕性管(尼龙管、塑料管、橡胶软管及金属软管)两类。2.2 可按工作中装配难易，一般以刚性管优先。2.3 合理的选用配管:主要根据液压系统最高工作压力决定（尼龙管用低压，紫铜管用于中低压， 中高压以上主要用无缝钢管或者高压钢丝编织胶管）.2。4 低压：0-70 中低压:70—140 中高压：140-250 高压 250kg/cm2以上，这个只供参考，教材不同分类略有差异。2.5 无缝钢管的选用一般为最高压力的 3—5 倍。 橡胶管的选用——1.5 倍以上,个别 2 倍以上。2。6 例如:合模机的高压泵出油管，翻转缸、伸缩缸进油管压力均为整机压力最高的地方,故此处橡胶管的选择应偏大. 合模机伸缩缸前腔油管更换最不方便,故压力选择偏大。翻转缸下腔因运动较多，且出现爆管后易出现较严重的后果，故压力选择应偏大.2.7 管接头的分类：① 焊接式接头：应注意在配管时，一定用扳手打紧接头，如不打紧,在进行二次安装时易出现漏油，且较难修好。② 扩孔式 ③卡套式（如钢卡套) ④ 旋转接头 ⑤扣压式软管接头 ⑥直线式 ⑦快速接头 ⑧法兰连接2。8 安装软管时,不能出现油管扭曲,一定要顺油管的弯曲而弯曲.（1）尽量减少管接头数量.（2)避开热伸长冷缩短。2.9 无论软管硬管： （3）接头部位要有一段直管部分。（4）弯曲长度要适量。（5)油管切忌走直...
