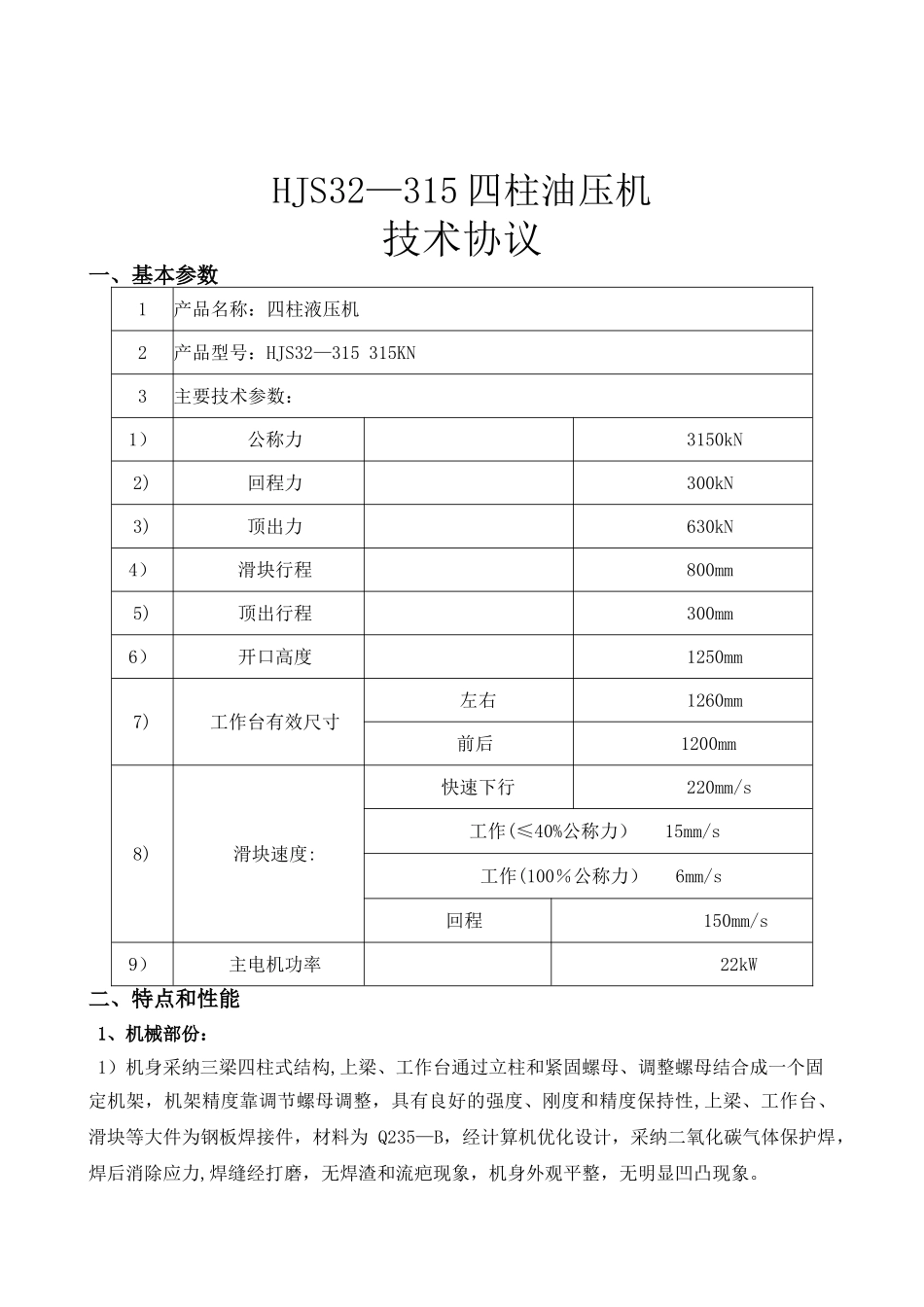

HJS32—315 四柱油压机技术协议一、基本参数1产品名称：四柱液压机2产品型号：HJS32—315 315KN3主要技术参数：1）公称力3150kN2)回程力300kN3)顶出力630kN4）滑块行程800mm5)顶出行程300mm6）开口高度1250mm7)工作台有效尺寸左右1260mm前后1200mm8)滑块速度:快速下行220mm/s工作(≤40%公称力） 15mm/s工作(100％公称力） 6mm/s回程150mm/s9）主电机功率22kW二、特点和性能1、机械部份：1）机身采纳三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性,上梁、工作台、滑块等大件为钢板焊接件，材料为 Q235—B，经计算机优化设计，采纳二氧化碳气体保护焊，焊后消除应力,焊缝经打磨，无焊渣和流疤现象，机身外观平整，无明显凹凸现象。2）滑块采纳四柱导向方式，具有良好的导向性能和精度保持性,滑块下方布有 T 形槽，用于安装模具，立柱为 45＃钢，导向表面热处理硬度为 HRC45-50。3）上梁为箱形结构件，经计算机优化设计，上梁内装有主工作油缸，上面装有充液油箱.4）工作台为箱形结构件，经计算机优化设计，工作台面上方布有 T 形槽.5)主油缸为一只活塞缸，布置在上横梁孔内，油缸体的材料为 45 号锻钢。2、液压系统：1）液压动力机构安装在机身右方,由泵、电机、阀集成块，油箱等组成,动力机构中包括油液过滤，油温油位显示等多种装置，主油泵为恒功率轴向柱塞泵，输出流量可随压力的变化而变化.2)液压系统采纳二通插装阀,具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好等特点。主缸下腔有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落.主缸和顶出缸压力可在 5MPa～25MPa 间调节，系统中设有安全阀，以限制液压系统的最高压力。3）油箱为钢板焊接结构,油箱侧面开有清洗窗口，设有油标。空气滤清器、阀集成块等在油箱盖板上方有序排列。4）主要液压管路设有布局合理的抗震管夹，以防止高压管道的震动和泄漏，管道安装前进行酸洗和钝化处理，以保证油液的清洁度。3、电气系统：1）设有独立的电气控制柜，按钮集中控制。本机电源为 AC380V,50HZ；控制电源为 AC220V；先导阀电磁铁电源为 DC24V。2）采纳 PLC 可编程序控制器。在 PLC 输出点与电磁阀之间，通过中间继电器连接3）提供湖机液压机运行控制软件 V1。0。4、操作系统:1)可实现调整、手动和半自动三种操作方式.调整(点动):操作相应的功能...
