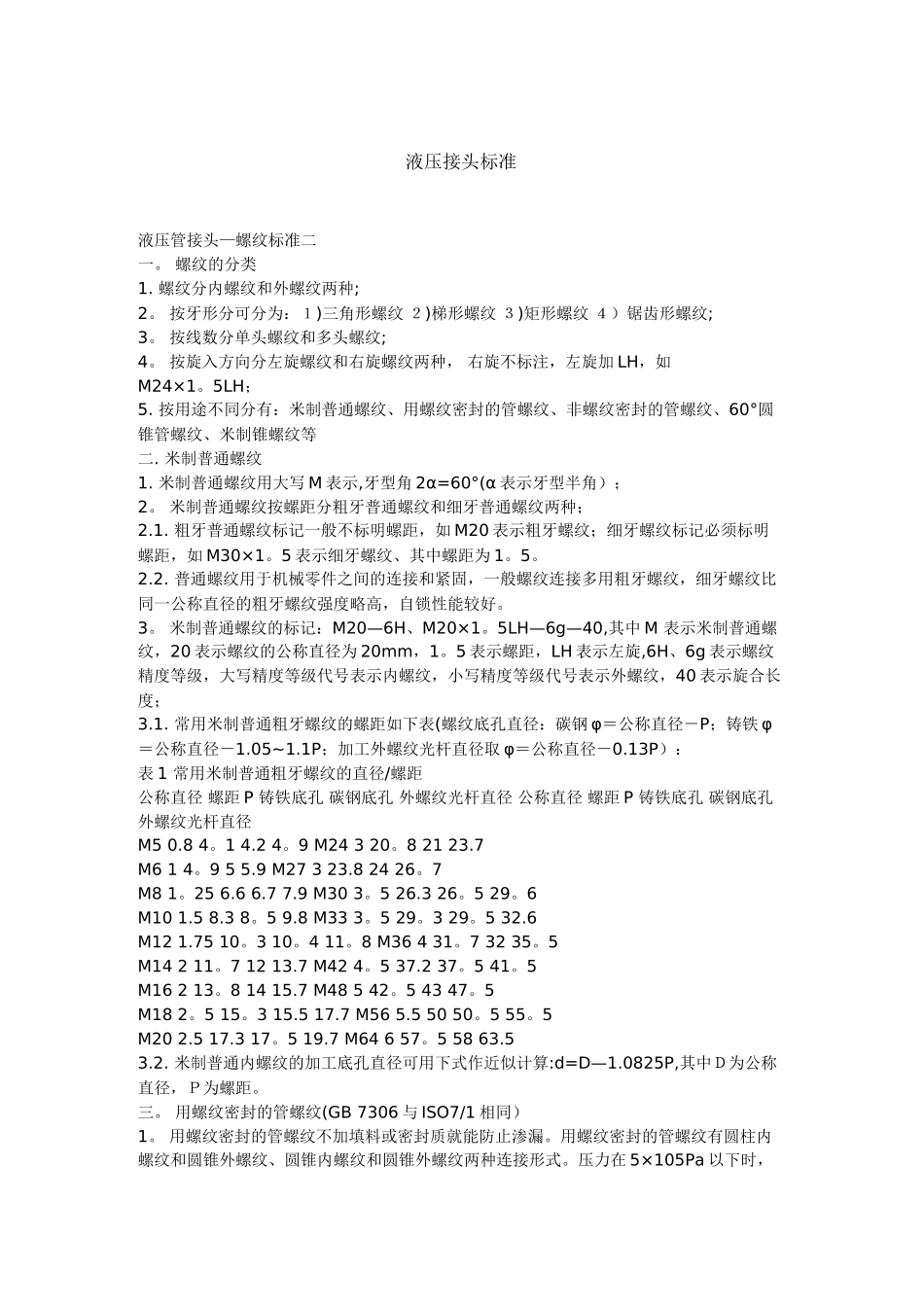

液压管接头尺寸对照表

液压接头标准液压管接头—螺纹标准二一。 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种; 2。 按牙形分可分为：１)三角形螺纹 ２)梯形螺纹 ３)矩形螺纹 ４）锯齿形螺纹; 3。 按线数分单头螺纹和多头螺纹; 4。 按旋入方向分左旋螺纹和右旋螺纹两种， 右旋不标注，左旋加 LH，如M24×1。5LH； 5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1. 米制普通螺纹用大写 M 表示,牙型角 2α=60°(α 表示牙型半角）； 2。 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如 M20 表示粗牙螺纹；细牙螺纹标记必须标明螺距，如 M30×1。5 表示细牙螺纹、其中螺距为 1。5。 2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3。 米制普通螺纹的标记：M20—6H、M20×1。5LH—6g—40,其中 M 表示米制普通螺纹，20 表示螺纹的公称直径为 20mm，1。5 表示螺距，LH 表示左旋,6H、6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40 表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢 φ＝公称直径－P；铸铁 φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取 φ＝公称直径－0.13P）： 表 1 常用米制普通粗牙螺纹的直径/螺距 公称直径 螺距 P 铸铁底孔 碳钢底孔 外螺纹光杆直径 公称直径 螺距 P 铸铁底孔 碳钢底孔 外螺纹光杆直径 M5 0.8 4。1 4.2 4。9 M24 3 20。8 21 23.7 M6 1 4。9 5 5.9 M27 3 23.8 24 26。7 M8 1。25 6.6 6.7 7.9 M30 3。5 26.3 26。5 29。6 M10 1.5 8.3 8。5 9.8 M33 3。5 29。3 29。5 32.6 M12 1.75 10。3 10。4 11。8 M36 4 31。7 32 35。5 M14 2 11。7 12 13.7 M42 4。5 37.2 37。5 41。5 M16 2 13。8 14 15.7 M48 5 42。5 43 47。5 M18 2。5 15。3 15.5 17.7 M56 5.5 50 50。5 55。5 M20 2.5 17.3 17。5 19.7 M64 6 57。5 58 63.5 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算:d=D—1.0825P,其中Ｄ为公称直径，Ｐ为螺距。 三。 用螺纹密封的管螺纹(GB 7306 与 ISO7/1 相同） 1。 用螺纹密...
