液压软管总成作业指导书VIP专享

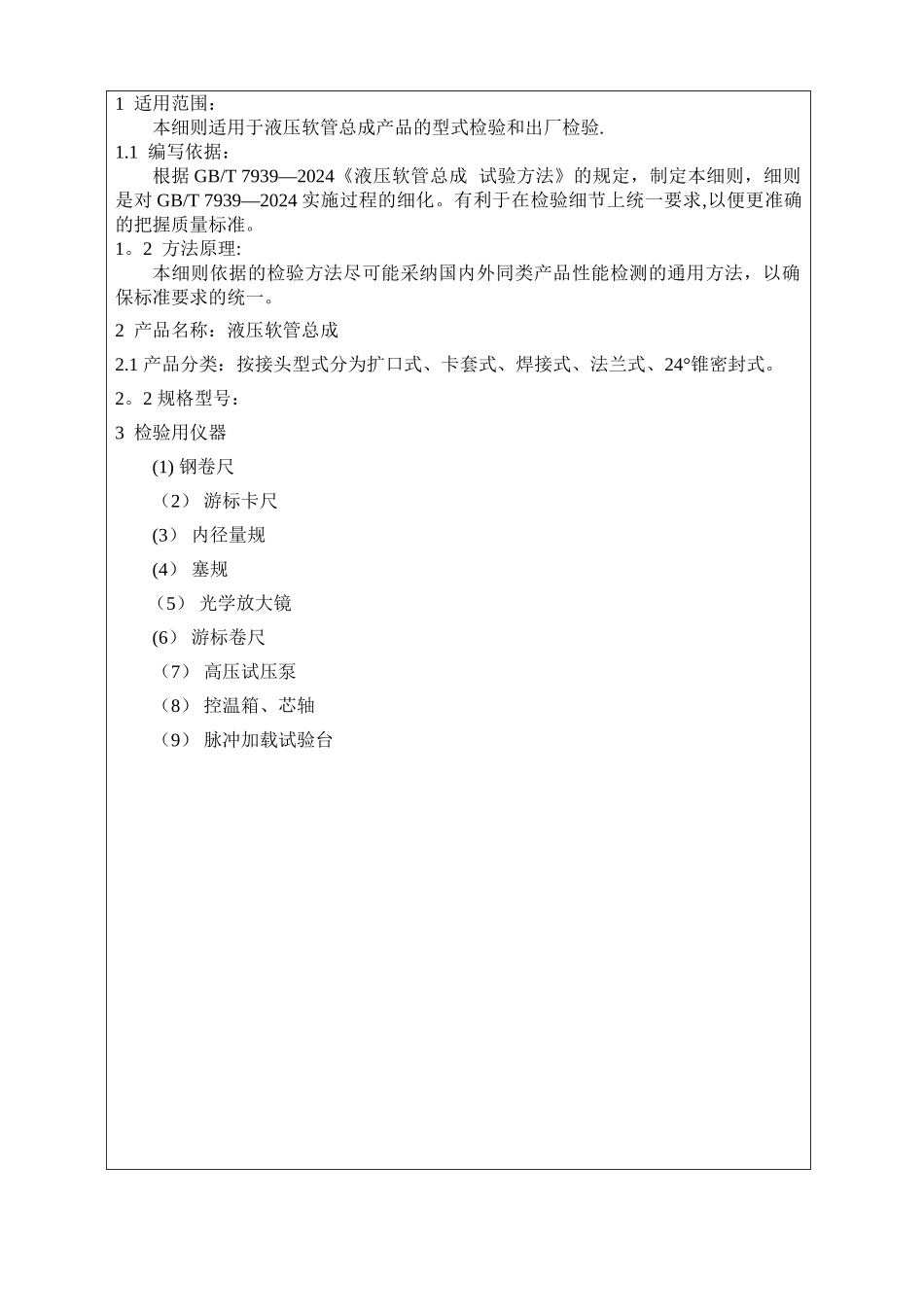

1 适用范围：本细则适用于液压软管总成产品的型式检验和出厂检验.1.1 编写依据：根据 GB/T 7939—2024《液压软管总成 试验方法》的规定，制定本细则，细则是对 GB/T 7939—2024 实施过程的细化。有利于在检验细节上统一要求,以便更准确的把握质量标准。1。2 方法原理:本细则依据的检验方法尽可能采纳国内外同类产品性能检测的通用方法，以确保标准要求的统一。2 产品名称：液压软管总成2.1 产品分类：按接头型式分为扩口式、卡套式、焊接式、法兰式、24°锥密封式。2。2 规格型号：3 检验用仪器(1) 钢卷尺（2） 游标卡尺(3） 内径量规(4） 塞规 （5） 光学放大镜(6） 游标卷尺（7） 高压试压泵（8） 控温箱、芯轴（9） 脉冲加载试验台4 检验项目及方法4。1 内径的测量4.1.1 一般要求 方法 1 到方法 5 的测量可在整根软管的端部或从整根软管切下的试样（最低长度为150 mm）上进行.钢丝增强液压软管，应在离软管端部至少 25 mm 处测量. 进行测量应选用下列方法之一。4.1。2 方法 1 测量公称内径小于 150 mm 和各种规格可折叠型软管，可用直径增量为 0。25 mm的塞规进行。将塞规不施加压力缓慢插入软管试样里。假如软管管腔不是精确地圆形时，更应小心测量.4。1.3 方法 2 对公称内径小于 63 mm 准确度要求高的软管，如钢丝增强的液压软管，应使用一个扩张球式或伸缩式内径量规来测量。4.1。4 方法 3 测量公称内径为 100 mm 及 100 mm 以下的软管,可使用符合 GB 1214.2 要求的滑动游标卡尺的内测量爪测量。在互为直角处进行两次测量，取其平均值作为内径。测量时注意不要使软管变形。测量 100 mm 以上公称内径的软管时，如要求测量结果的准确度比方法 5（见 3。6）要求更高时，可使用适当规格卡尺进行测量。4。1.5 方法 4 测量所有规格内径的软管,都可以使用设计用于测量弹性体材料制成的管壁并带有圆脚内径指示表（见 GB/T 1219），卡尺规格要适合于被测量的内径，应在互为直角处进行两次测量，并取其平均值作为内径。4。1.6 方法 5测量公称内径在 100 mm 以上的软管时，使用有刻度的钢尺一般就能达到足够的准确度。应在互为直角处进行两次测量,并取其平均值作为内径。4.1。7 方法 6对断面未受切割操作影响而造成变形的适宜直径软管，可使用 0。l mm 分度的光学放大镜,应在互为直角处进行两次测量,并取其平均值作为内径.4.2。2 方法 1 测量公称外径为 100 mm...
