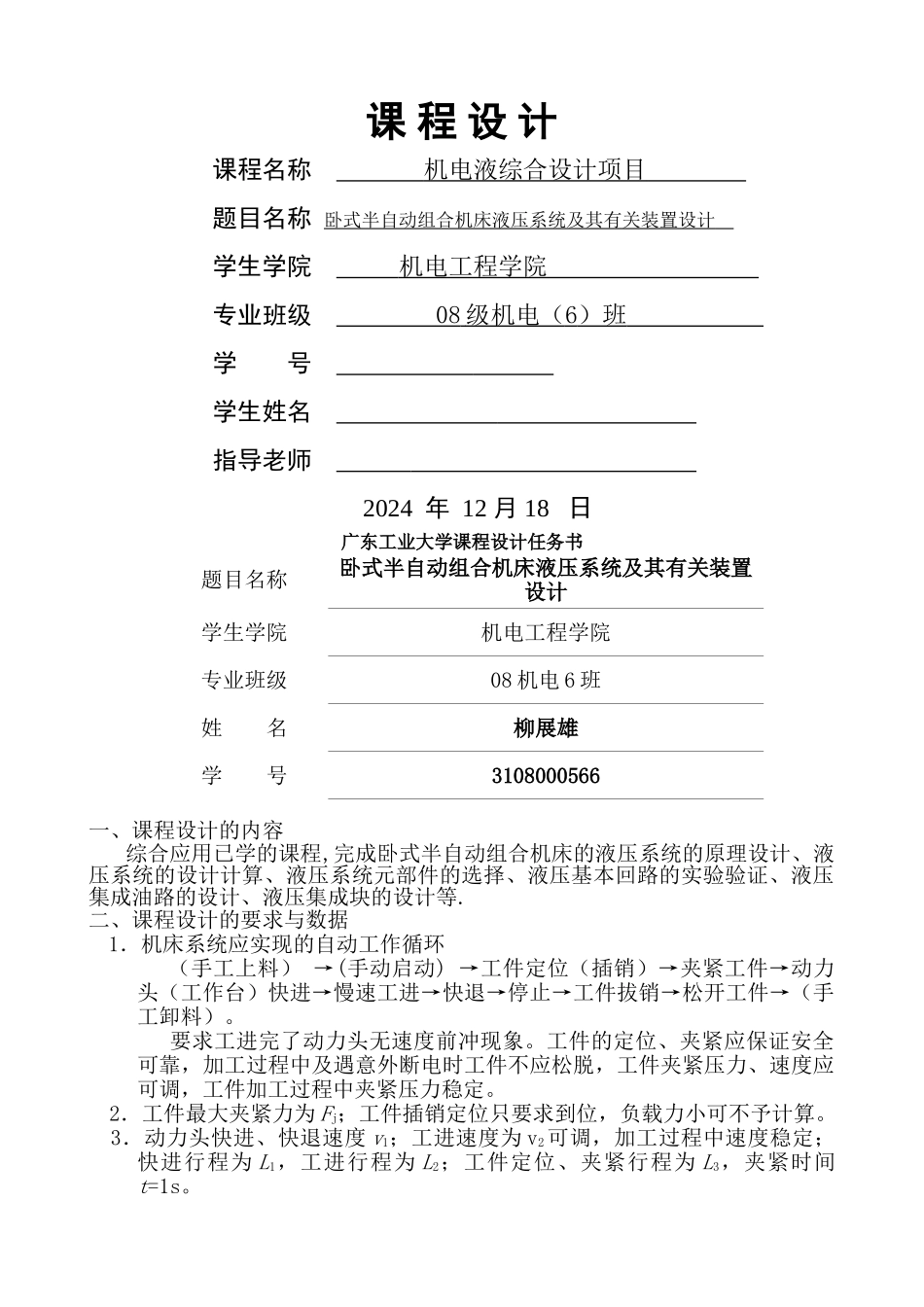

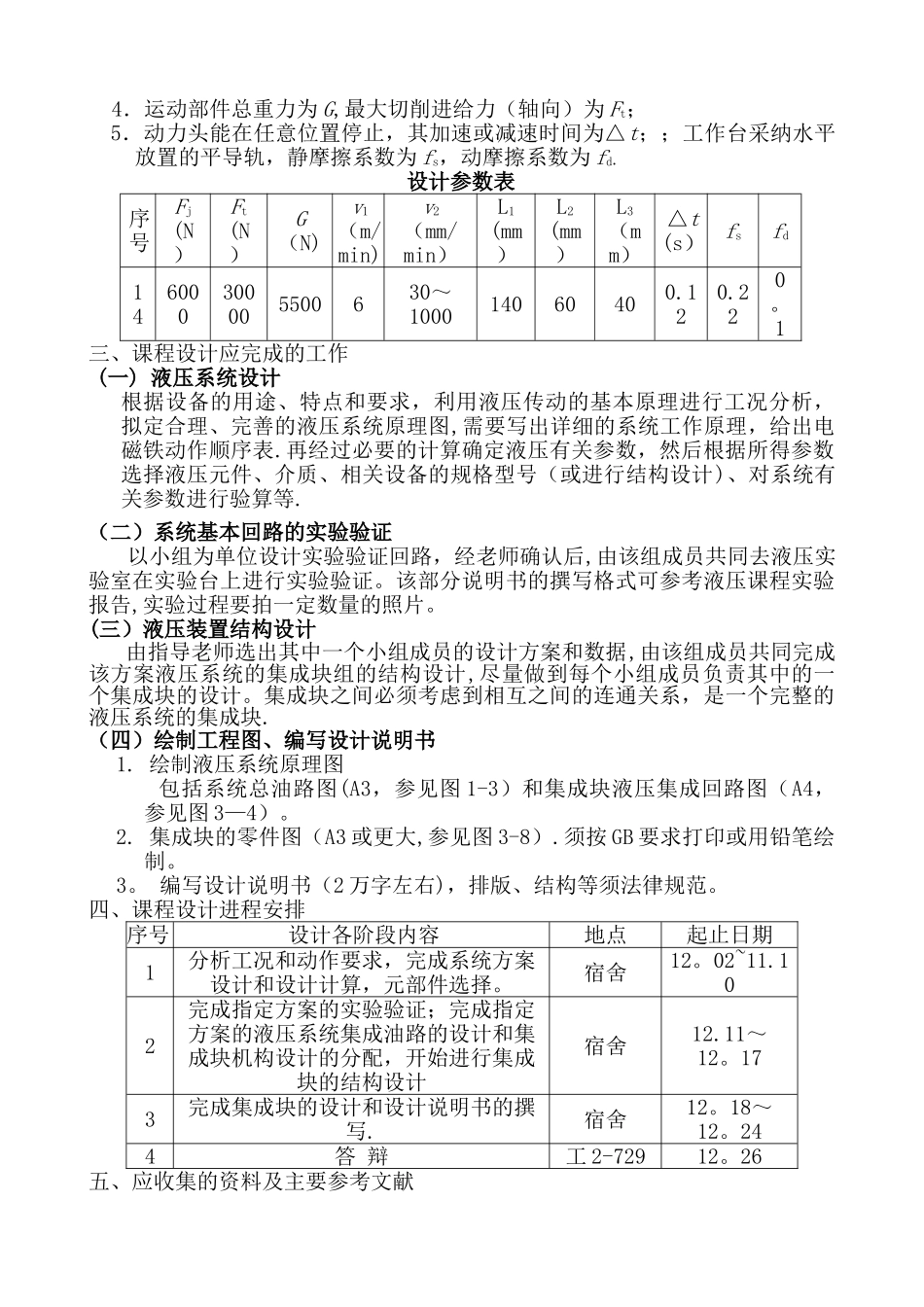

课 程 设 计课程名称 机电液综合设计项目 题目名称 卧式半自动组合机床液压系统及其有关装置设计 学生学院 机电工程学院 专业班级 08 级机电（ 6 ）班 学 号 学生姓名 指导老师 2024 年 12 月 18 日广东工业大学课程设计任务书题目名称卧式半自动组合机床液压系统及其有关装置设计学生学院机电工程学院专业班级08 机电 6 班姓 名柳展雄学 号3108000566一、课程设计的内容综合应用已学的课程,完成卧式半自动组合机床的液压系统的原理设计、液压系统的设计计算、液压系统元部件的选择、液压基本回路的实验验证、液压集成油路的设计、液压集成块的设计等.二、课程设计的要求与数据1．机床系统应实现的自动工作循环（手工上料） →(手动启动) →工件定位（插销）→夹紧工件→动力头（工作台）快进→慢速工进→快退→停止→工件拔销→松开工件→（手工卸料）。要求工进完了动力头无速度前冲现象。工件的定位、夹紧应保证安全可靠，加工过程中及遇意外断电时工件不应松脱，工件夹紧压力、速度应可调，工件加工过程中夹紧压力稳定。2．工件最大夹紧力为 Fj；工件插销定位只要求到位，负载力小可不予计算。3．动力头快进、快退速度 v1；工进速度为 v2可调，加工过程中速度稳定；快进行程为 L1，工进行程为 L2；工件定位、夹紧行程为 L3，夹紧时间t=1s。4．运动部件总重力为 G,最大切削进给力（轴向）为 Ft；5．动力头能在任意位置停止，其加速或减速时间为△t；；工作台采纳水平放置的平导轨，静摩擦系数为 fs，动摩擦系数为 fd. 设计参数表序号Fj(N）Ft(N）G（N)v1（m/min)v2（mm/min）L1(mm）L2(mm）L3（mm）△t(s）fsfd146000300005500630～100014060400.120.220。1三、课程设计应完成的工作(一) 液压系统设计根据设备的用途、特点和要求，利用液压传动的基本原理进行工况分析，拟定合理、完善的液压系统原理图,需要写出详细的系统工作原理，给出电磁铁动作顺序表.再经过必要的计算确定液压有关参数，然后根据所得参数选择液压元件、介质、相关设备的规格型号（或进行结构设计)、对系统有关参数进行验算等.（二）系统基本回路的实验验证 以小组为单位设计实验验证回路，经老师确认后,由该组成员共同去液压实验室在实验台上进行实验验证。该部分说明书的撰写格式可参考液压课程实验报告,实验过程要拍一定数量的照片。(三）液压装置结构设计由指导老师选出其中一个小组成员的设计方案和数据,由该组成员共同完...
