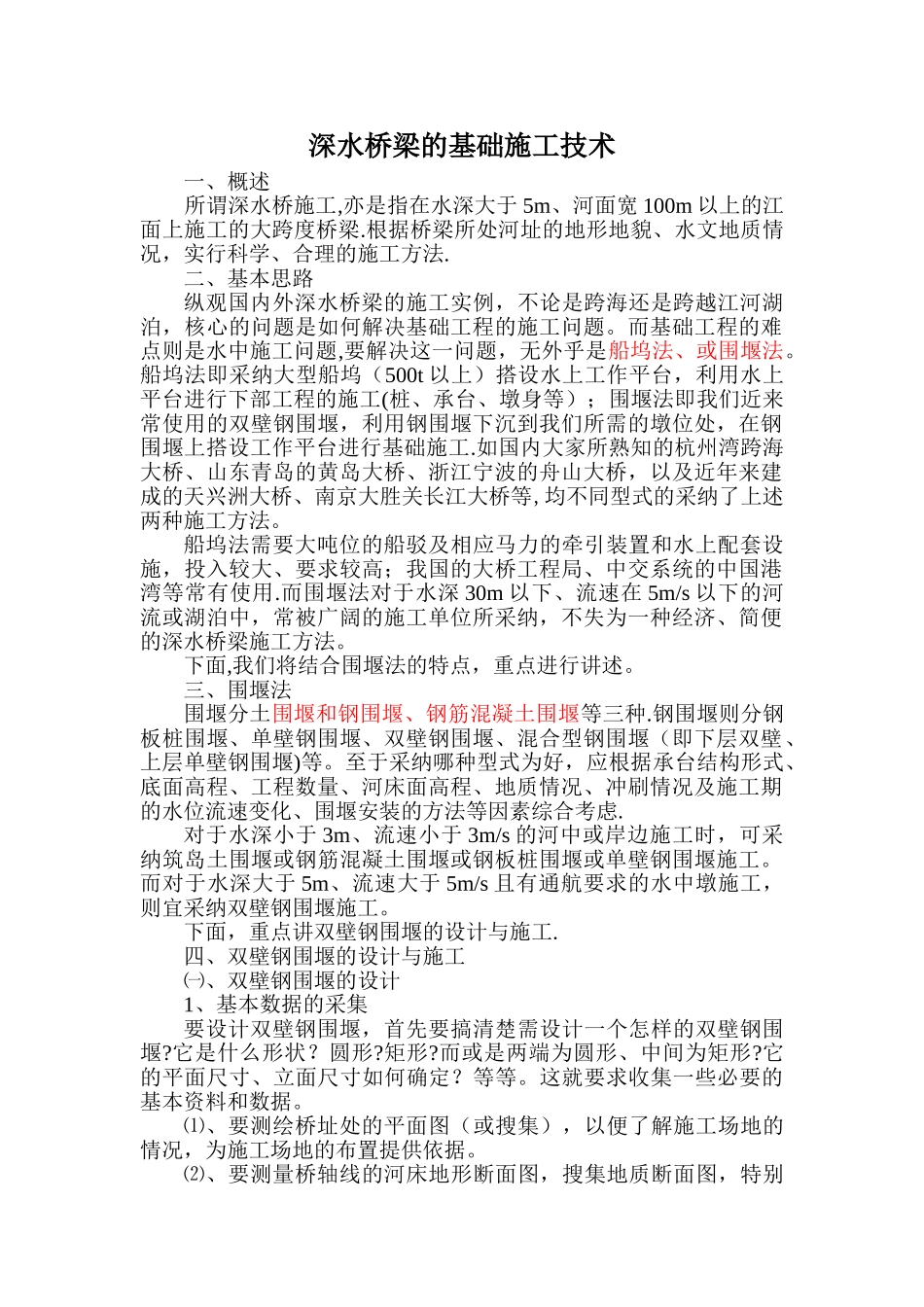

深水桥梁的基础施工技术一、概述所谓深水桥施工,亦是指在水深大于 5m、河面宽 100m 以上的江面上施工的大跨度桥梁.根据桥梁所处河址的地形地貌、水文地质情况,实行科学、合理的施工方法.二、基本思路纵观国内外深水桥梁的施工实例,不论是跨海还是跨越江河湖泊,核心的问题是如何解决基础工程的施工问题。而基础工程的难点则是水中施工问题,要解决这一问题,无外乎是船坞法、或围堰法。船坞法即采纳大型船坞(500t 以上)搭设水上工作平台,利用水上平台进行下部工程的施工(桩、承台、墩身等);围堰法即我们近来常使用的双壁钢围堰,利用钢围堰下沉到我们所需的墩位处,在钢围堰上搭设工作平台进行基础施工.如国内大家所熟知的杭州湾跨海大桥、山东青岛的黄岛大桥、浙江宁波的舟山大桥,以及近年来建成的天兴洲大桥、南京大胜关长江大桥等,均不同型式的采纳了上述两种施工方法。船坞法需要大吨位的船驳及相应马力的牵引装置和水上配套设施,投入较大、要求较高;我国的大桥工程局、中交系统的中国港湾等常有使用.而围堰法对于水深 30m 以下、流速在 5m/s 以下的河流或湖泊中,常被广阔的施工单位所采纳,不失为一种经济、简便的深水桥梁施工方法。下面,我们将结合围堰法的特点,重点进行讲述。三、围堰法围堰分土围堰和钢围堰、钢筋混凝土围堰等三种.钢围堰则分钢板桩围堰、单壁钢围堰、双壁钢围堰、混合型钢围堰(即下层双壁、上层单壁钢围堰)等。至于采纳哪种型式为好,应根据承台结构形式、底面高程、工程数量、河床面高程、地质情况、冲刷情况及施工期的水位流速变化、围堰安装的方法等因素综合考虑.对于水深小于 3m、流速小于 3m/s 的河中或岸边施工时,可采纳筑岛土围堰或钢筋混凝土围堰或钢板桩围堰或单壁钢围堰施工。而对于水深大于 5m、流速大于 5m/s 且有通航要求的水中墩施工,则宜采纳双壁钢围堰施工。下面,重点讲双壁钢围堰的设计与施工.四、双壁钢围堰的设计与施工㈠、双壁钢围堰的设计1、基本数据的采集要设计双壁钢围堰,首先要搞清楚需设计一个怎样的双壁钢围堰?它是什么形状?圆形?矩形?而或是两端为圆形、中间为矩形?它的平面尺寸、立面尺寸如何确定?等等。这就要求收集一些必要的基本资料和数据。⑴、要测绘桥址处的平面图(或搜集),以便了解施工场地的情况,为施工场地的布置提供依据。⑵、要测量桥轴线的河床地形断面图,搜集地质断面图,特别是水中墩墩位处的地质情况。⑶、要搜集河流的水文情况、通航...
