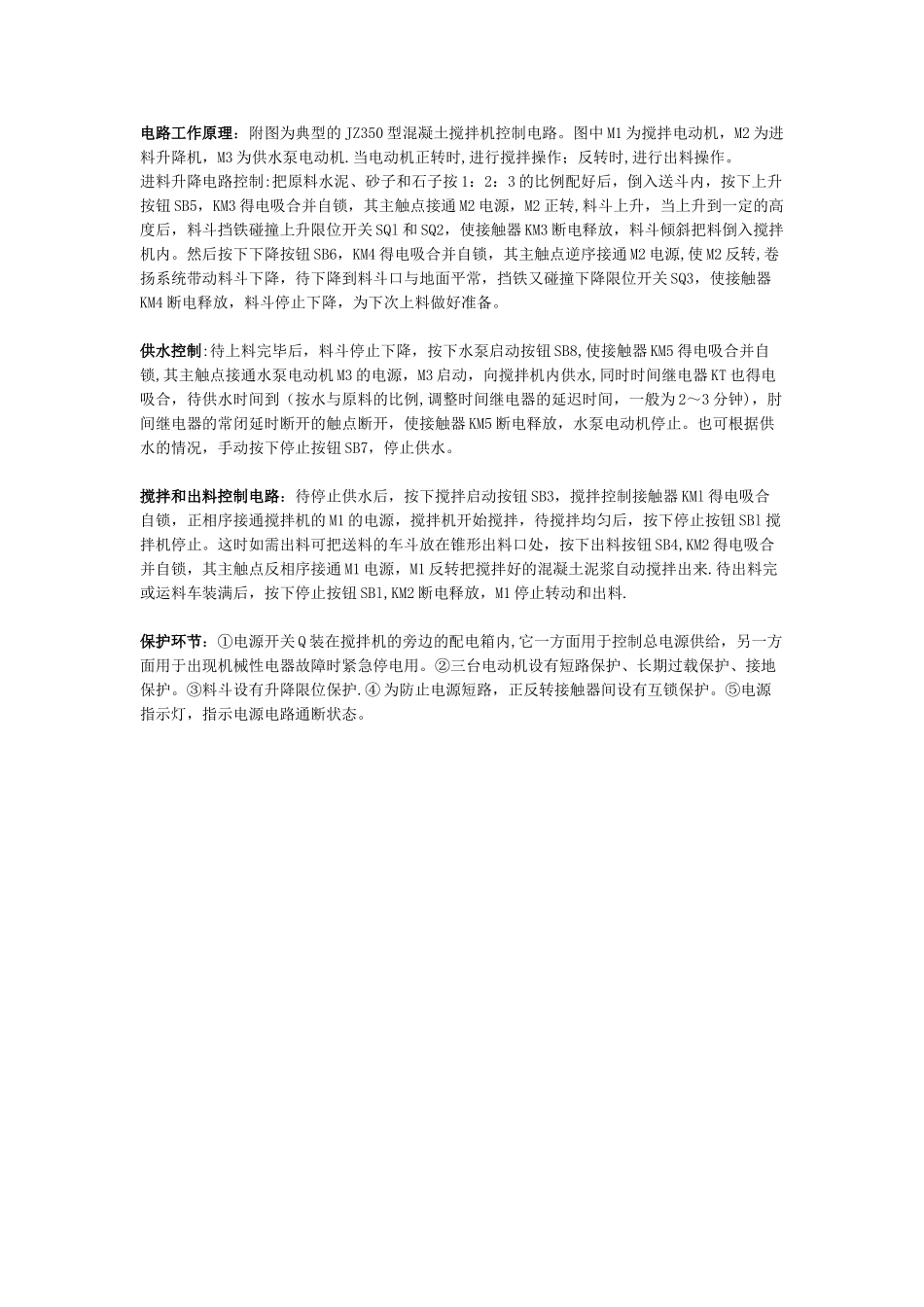

电路工作原理：附图为典型的 JZ350 型混凝土搅拌机控制电路。图中 M1 为搅拌电动机，M2 为进料升降机，M3 为供水泵电动机.当电动机正转时,进行搅拌操作；反转时,进行出料操作。进料升降电路控制:把原料水泥、砂子和石子按 1：2：3 的比例配好后，倒入送斗内，按下上升按钮 SB5，KM3 得电吸合并自锁，其主触点接通 M2 电源，M2 正转,料斗上升，当上升到一定的高度后，料斗挡铁碰撞上升限位开关 SQl 和 SQ2，使接触器 KM3 断电释放，料斗倾斜把料倒入搅拌机内。然后按下下降按钮 SB6，KM4 得电吸合并自锁，其主触点逆序接通 M2 电源,使 M2 反转,卷扬系统带动料斗下降，待下降到料斗口与地面平常，挡铁又碰撞下降限位开关 SQ3，使接触器KM4 断电释放，料斗停止下降，为下次上料做好准备。供水控制:待上料完毕后，料斗停止下降，按下水泵启动按钮 SB8,使接触器 KM5 得电吸合并自锁,其主触点接通水泵电动机 M3 的电源，M3 启动，向搅拌机内供水,同时时间继电器 KT 也得电吸合，待供水时间到（按水与原料的比例,调整时间继电器的延迟时间，一般为 2～3 分钟)，肘间继电器的常闭延时断开的触点断开，使接触器 KM5 断电释放，水泵电动机停止。也可根据供水的情况，手动按下停止按钮 SB7，停止供水。搅拌和出料控制电路：待停止供水后，按下搅拌启动按钮 SB3，搅拌控制接触器 KMl 得电吸合自锁，正相序接通搅拌机的 M1 的电源，搅拌机开始搅拌，待搅拌均匀后，按下停止按钮 SBl 搅拌机停止。这时如需出料可把送料的车斗放在锥形出料口处，按下出料按钮 SB4,KM2 得电吸合并自锁，其主触点反相序接通 M1 电源，M1 反转把搅拌好的混凝土泥浆自动搅拌出来.待出料完或运料车装满后，按下停止按钮 SBl,KM2 断电释放，M1 停止转动和出料.保护环节：①电源开关 Q 装在搅拌机的旁边的配电箱内,它一方面用于控制总电源供给，另一方面用于出现机械性电器故障时紧急停电用。②三台电动机设有短路保护、长期过载保护、接地保护。③料斗设有升降限位保护.④ 为防止电源短路，正反转接触器间设有互锁保护。⑤电源指示灯，指示电源电路通断状态。
