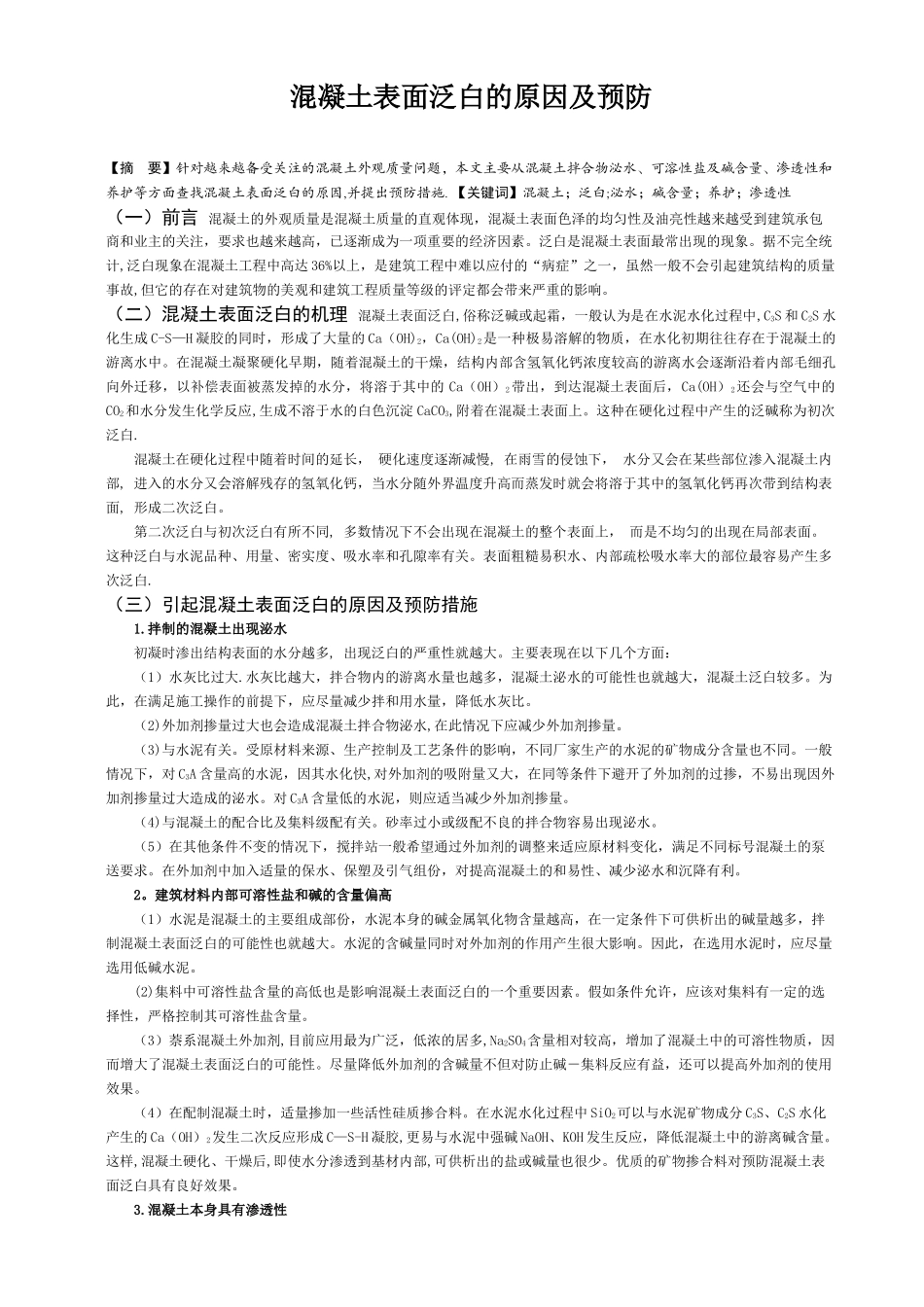

混凝土表面泛白的原因及预防【摘 要】针对越来越备受关注的混凝土外观质量问题，本文主要从混凝土拌合物泌水、可溶性盐及碱含量、渗透性和养护等方面查找混凝土表面泛白的原因,并提出预防措施
【关键词】混凝土；泛白;泌水；碱含量；养护；渗透性 （一）前言 混凝土的外观质量是混凝土质量的直观体现，混凝土表面色泽的均匀性及油亮性越来越受到建筑承包商和业主的关注，要求也越来越高，已逐渐成为一项重要的经济因素
泛白是混凝土表面最常出现的现象
据不完全统计,泛白现象在混凝土工程中高达 36%以上，是建筑工程中难以应付的“病症”之一，虽然一般不会引起建筑结构的质量事故,但它的存在对建筑物的美观和建筑工程质量等级的评定都会带来严重的影响
（二）混凝土表面泛白的机理 混凝土表面泛白,俗称泛碱或起霜，一般认为是在水泥水化过程中,C3S 和 C2S 水化生成 C-S—H 凝胶的同时，形成了大量的 Ca（OH)2，Ca(OH)2是一种极易溶解的物质，在水化初期往往存在于混凝土的游离水中
在混凝土凝聚硬化早期，随着混凝土的干燥，结构内部含氢氧化钙浓度较高的游离水会逐渐沿着内部毛细孔向外迁移，以补偿表面被蒸发掉的水分，将溶于其中的 Ca（OH）2带出，到达混凝土表面后，Ca(OH）2还会与空气中的CO2和水分发生化学反应,生成不溶于水的白色沉淀 CaCO3,附着在混凝土表面上
这种在硬化过程中产生的泛碱称为初次泛白
混凝土在硬化过程中随着时间的延长， 硬化速度逐渐减慢, 在雨雪的侵蚀下， 水分又会在某些部位渗入混凝土内部, 进入的水分又会溶解残存的氢氧化钙，当水分随外界温度升高而蒸发时就会将溶于其中的氢氧化钙再次带到结构表面, 形成二次泛白
第二次泛白与初次泛白有所不同, 多数情况下不会出现在混凝土的整个表面上， 而是不均匀的出现在局部表面
这种泛白与水泥品种、用量、密实度、吸水率和孔隙率有关
表面粗糙易积
