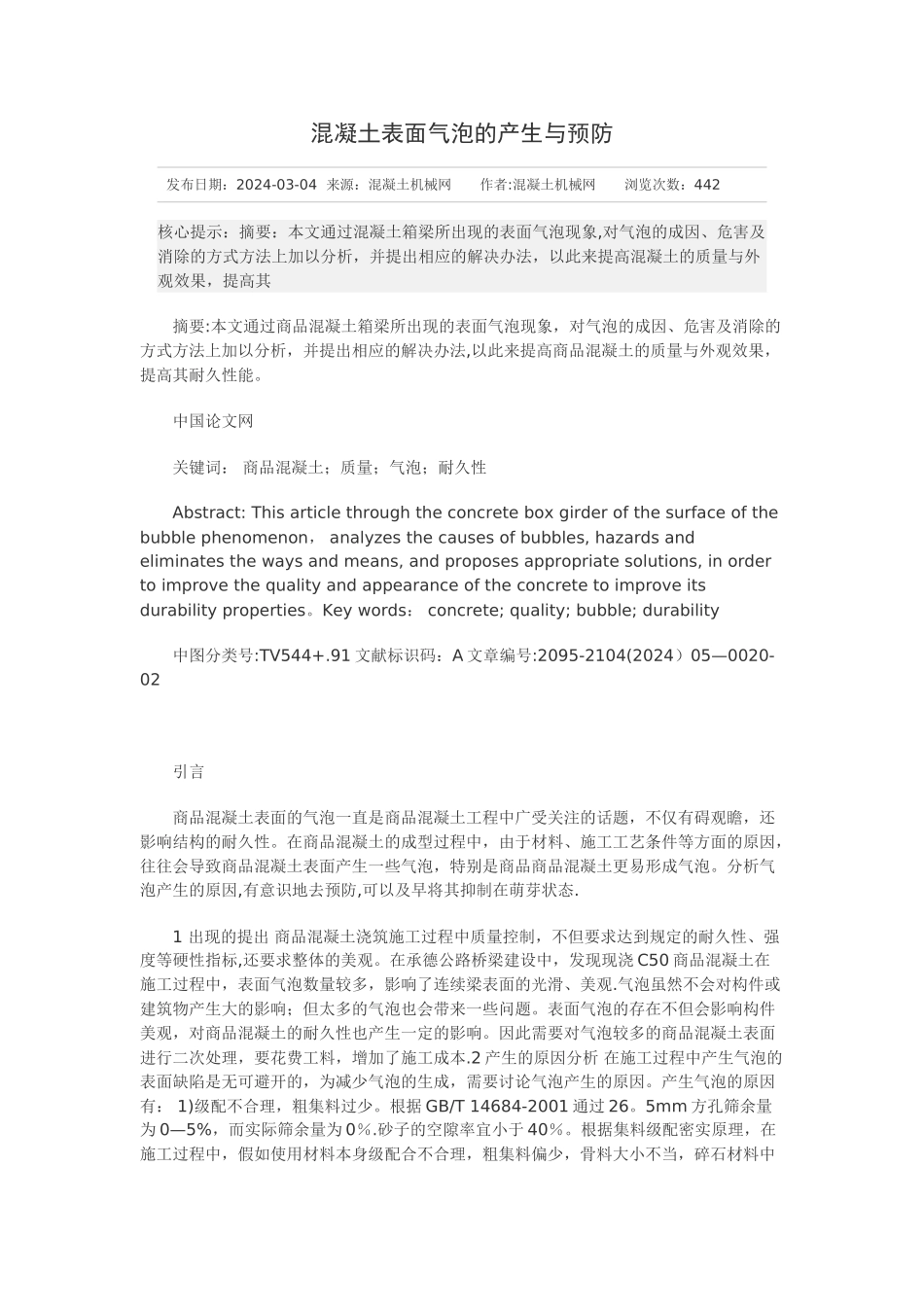

混凝土表面气泡的产生与预防 发布日期：2024-03-04 来源：混凝土机械网 作者:混凝土机械网 浏览次数：442核心提示：摘要：本文通过混凝土箱梁所出现的表面气泡现象,对气泡的成因、危害及消除的方式方法上加以分析，并提出相应的解决办法，以此来提高混凝土的质量与外观效果，提高其摘要:本文通过商品混凝土箱梁所出现的表面气泡现象，对气泡的成因、危害及消除的方式方法上加以分析，并提出相应的解决办法,以此来提高商品混凝土的质量与外观效果，提高其耐久性能。中国论文网关键词： 商品混凝土；质量；气泡；耐久性Abstract: This article through the concrete box girder of the surface of the bubble phenomenon， analyzes the causes of bubbles, hazards and eliminates the ways and means, and proposes appropriate solutions, in order to improve the quality and appearance of the concrete to improve its durability properties。Key words： concrete; quality; bubble; durability中图分类号:TV544+.91 文献标识码：A 文章编号:2095-2104(2024）05—0020-02 引言商品混凝土表面的气泡一直是商品混凝土工程中广受关注的话题，不仅有碍观瞻，还影响结构的耐久性。在商品混凝土的成型过程中，由于材料、施工工艺条件等方面的原因，往往会导致商品混凝土表面产生一些气泡，特别是商品商品混凝土更易形成气泡。分析气泡产生的原因,有意识地去预防,可以及早将其抑制在萌芽状态.1 出现的提出 商品混凝土浇筑施工过程中质量控制，不但要求达到规定的耐久性、强度等硬性指标,还要求整体的美观。在承德公路桥梁建设中，发现现浇 C50 商品混凝土在施工过程中，表面气泡数量较多，影响了连续梁表面的光滑、美观.气泡虽然不会对构件或建筑物产生大的影响；但太多的气泡也会带来一些问题。表面气泡的存在不但会影响构件美观，对商品混凝土的耐久性也产生一定的影响。因此需要对气泡较多的商品混凝土表面进行二次处理，要花费工料，增加了施工成本.2 产生的原因分析 在施工过程中产生气泡的表面缺陷是无可避开的，为减少气泡的生成，需要讨论气泡产生的原因。产生气泡的原因有： 1)级配不合理，粗集料过少。根据 GB/T 14684-2001 通过 26。5mm 方孔筛余量为 0—5%，而实际筛余量为 0％.砂子的空隙率宜小于 40％。根据集料级配密实原理，在施工过程中，假如使用材...
