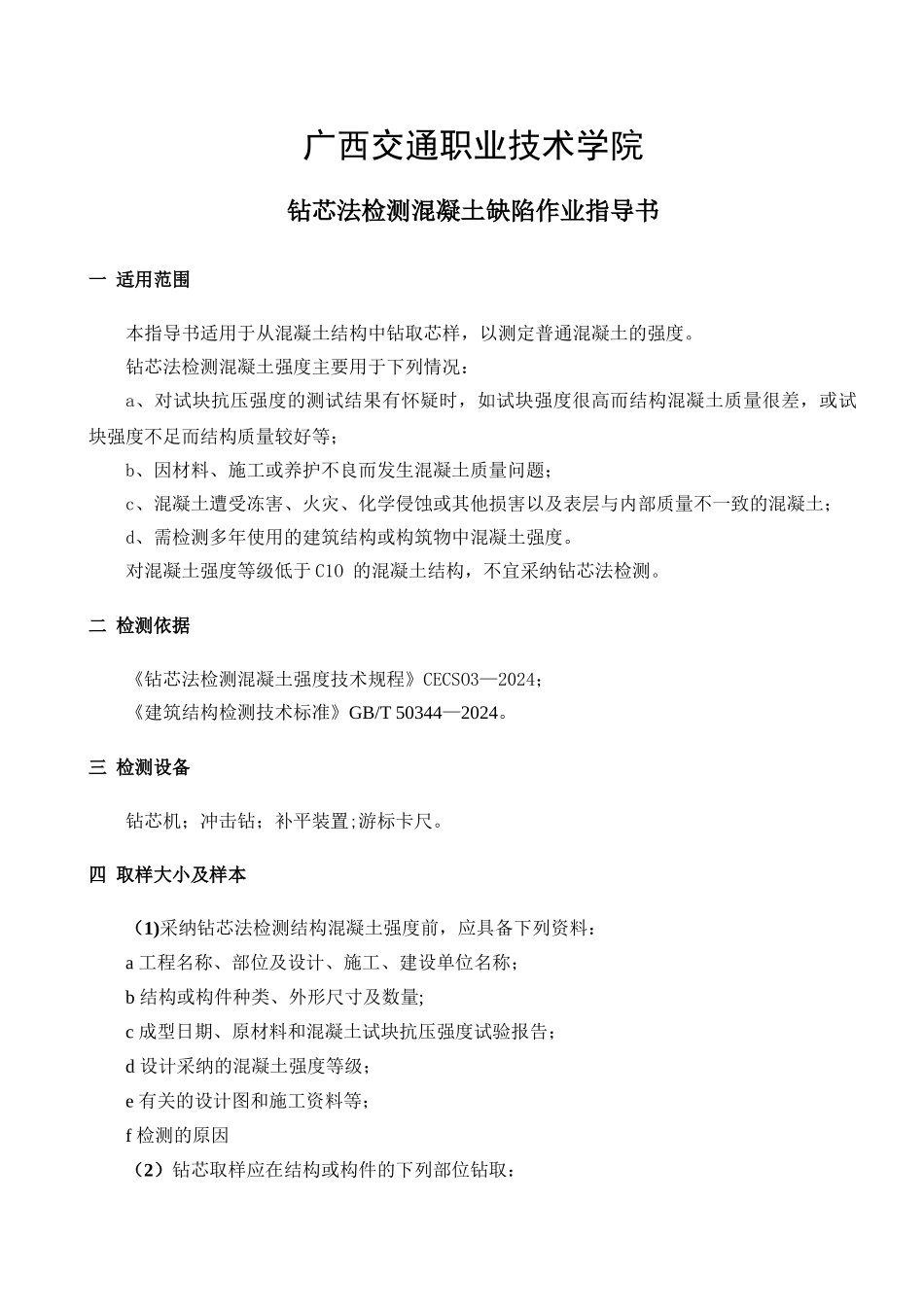

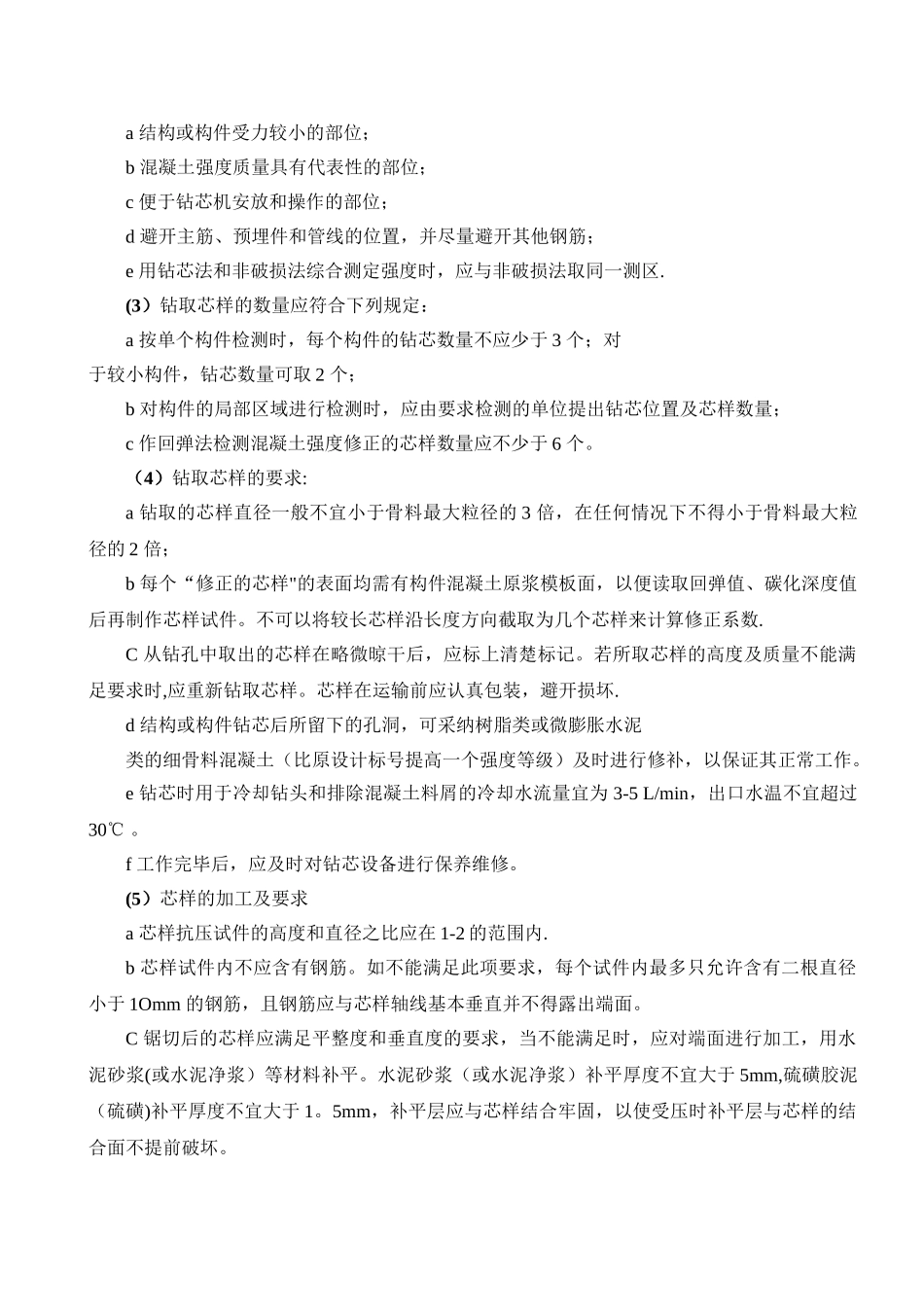

广西交通职业技术学院钻芯法检测混凝土缺陷作业指导书一 适用范围本指导书适用于从混凝土结构中钻取芯样,以测定普通混凝土的强度。钻芯法检测混凝土强度主要用于下列情况:a、对试块抗压强度的测试结果有怀疑时,如试块强度很高而结构混凝土质量很差,或试块强度不足而结构质量较好等;b、因材料、施工或养护不良而发生混凝土质量问题;c、混凝土遭受冻害、火灾、化学侵蚀或其他损害以及表层与内部质量不一致的混凝土;d、需检测多年使用的建筑结构或构筑物中混凝土强度。对混凝土强度等级低于 C1O 的混凝土结构,不宜采纳钻芯法检测。 二 检测依据《钻芯法检测混凝土强度技术规程》CECSO3—2024;《建筑结构检测技术标准》GB/T 50344—2024。三 检测设备钻芯机;冲击钻;补平装置;游标卡尺。四 取样大小及样本(1)采纳钻芯法检测结构混凝土强度前,应具备下列资料:a 工程名称、部位及设计、施工、建设单位名称;b 结构或构件种类、外形尺寸及数量;c 成型日期、原材料和混凝土试块抗压强度试验报告;d 设计采纳的混凝土强度等级;e 有关的设计图和施工资料等;f 检测的原因(2)钻芯取样应在结构或构件的下列部位钻取:a 结构或构件受力较小的部位;b 混凝土强度质量具有代表性的部位;c 便于钻芯机安放和操作的部位;d 避开主筋、预埋件和管线的位置,并尽量避开其他钢筋;e 用钻芯法和非破损法综合测定强度时,应与非破损法取同一测区.(3)钻取芯样的数量应符合下列规定:a 按单个构件检测时,每个构件的钻芯数量不应少于 3 个;对于较小构件,钻芯数量可取 2 个;b 对构件的局部区域进行检测时,应由要求检测的单位提出钻芯位置及芯样数量;c 作回弹法检测混凝土强度修正的芯样数量应不少于 6 个。(4)钻取芯样的要求:a 钻取的芯样直径一般不宜小于骨料最大粒径的 3 倍,在任何情况下不得小于骨料最大粒径的 2 倍;b 每个“修正的芯样"的表面均需有构件混凝土原浆模板面,以便读取回弹值、碳化深度值后再制作芯样试件。不可以将较长芯样沿长度方向截取为几个芯样来计算修正系数.C 从钻孔中取出的芯样在略微晾干后,应标上清楚标记。若所取芯样的高度及质量不能满足要求时,应重新钻取芯样。芯样在运输前应认真包装,避开损坏.d 结构或构件钻芯后所留下的孔洞,可采纳树脂类或微膨胀水泥类的细骨料混凝土(比原设计标号提高一个强度等级)及时进行修补,以保证其正常工作。e 钻芯时用于冷却钻头和排除混...
