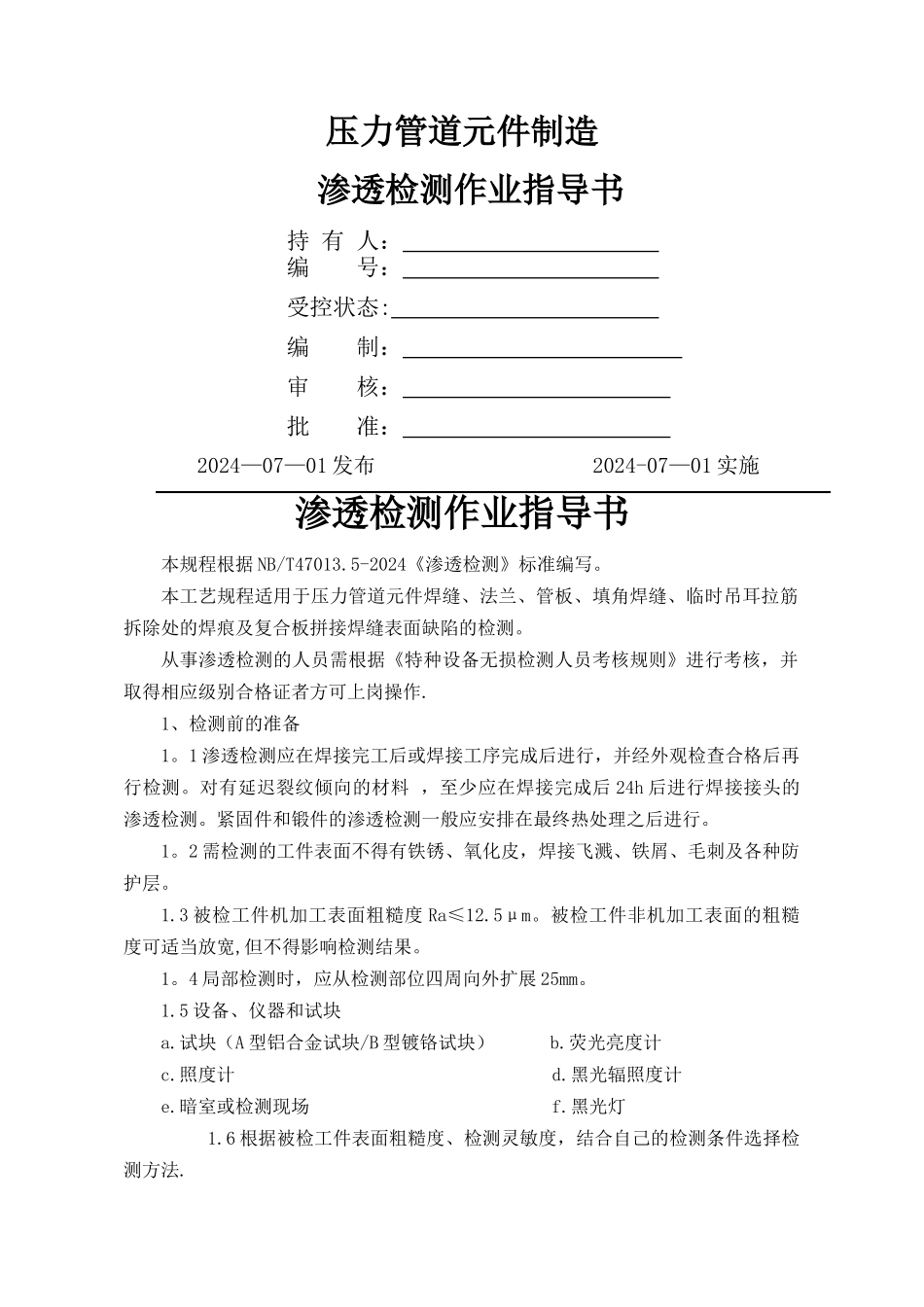

压力管道元件制造 渗透检测作业指导书持 有 人： 编 号： 受控状态: 编 制： 审 核： 批 准： 2024—07—01 发布 2024-07—01 实施渗透检测作业指导书本规程根据 NB/T47013.5-2024《渗透检测》标准编写。本工艺规程适用于压力管道元件焊缝、法兰、管板、填角焊缝、临时吊耳拉筋拆除处的焊痕及复合板拼接焊缝表面缺陷的检测。从事渗透检测的人员需根据《特种设备无损检测人员考核规则》进行考核，并取得相应级别合格证者方可上岗操作.1、检测前的准备1。1 渗透检测应在焊接完工后或焊接工序完成后进行，并经外观检查合格后再行检测。对有延迟裂纹倾向的材料 ，至少应在焊接完成后 24h 后进行焊接接头的渗透检测。紧固件和锻件的渗透检测一般应安排在最终热处理之后进行。1。2 需检测的工件表面不得有铁锈、氧化皮，焊接飞溅、铁屑、毛刺及各种防护层。1.3 被检工件机加工表面粗糙度 Ra≤12.5μm。被检工件非机加工表面的粗糙度可适当放宽,但不得影响检测结果。1。4 局部检测时，应从检测部位四周向外扩展 25mm。1.5 设备、仪器和试块a.试块（A 型铝合金试块/B 型镀铬试块） b.荧光亮度计c.照度计 d.黑光辐照度计e.暗室或检测现场 f.黑光灯 1.6 根据被检工件表面粗糙度、检测灵敏度，结合自己的检测条件选择检测方法. 1。7 根据所选用的检测方法，利用对比试块进行试验，根据试验结果，制定操作工艺参数(检测方法、渗透剂、清洗剂、乳化剂、显像剂、渗透剂施加方法、乳化剂施加方法、显像剂施加方法、渗透时间、显像时间、工件温度、对比试块类别等。） 2、检测操作： 2.1 预清洗：被检工件表面在进行过清洗之后，还要进行一次预清洗,以去除检测面的污垢。清洗后，检测面上遗留的溶剂、水分等必须清理洁净，且应保证在施加渗透剂之前不被污染。 2。2 施加渗透剂2。2.1 渗透剂施加方法，应根据监测部件大小、形状、数量和检测部位选取择喷涂、刷涂、浇涂、浸涂等方法.2。2.2 根据操作工艺规定控制渗透时间及温度2。3 去除多余的渗透剂2.3。1 用水冲洗时水射束与被检面夹角以 30℃为宜，水压≤0。34Mpa，亦可用不脱毛的擦布蘸水擦洗.2.3.2 溶剂去除型渗透剂用清洗剂清洗。一般用不脱毛的擦布蘸洗清洗剂擦洗，不得用清洗剂直接在被检面冲洗.2.4 干燥处理2。4。1 施加快干式显像剂之前或施加加湿式显像剂之后，检测面需采纳热风或自然干燥处理。干燥时被检面的温度≤50℃。2。4.2 当采纳清洗剂清洗剂...
