渠道工程施工

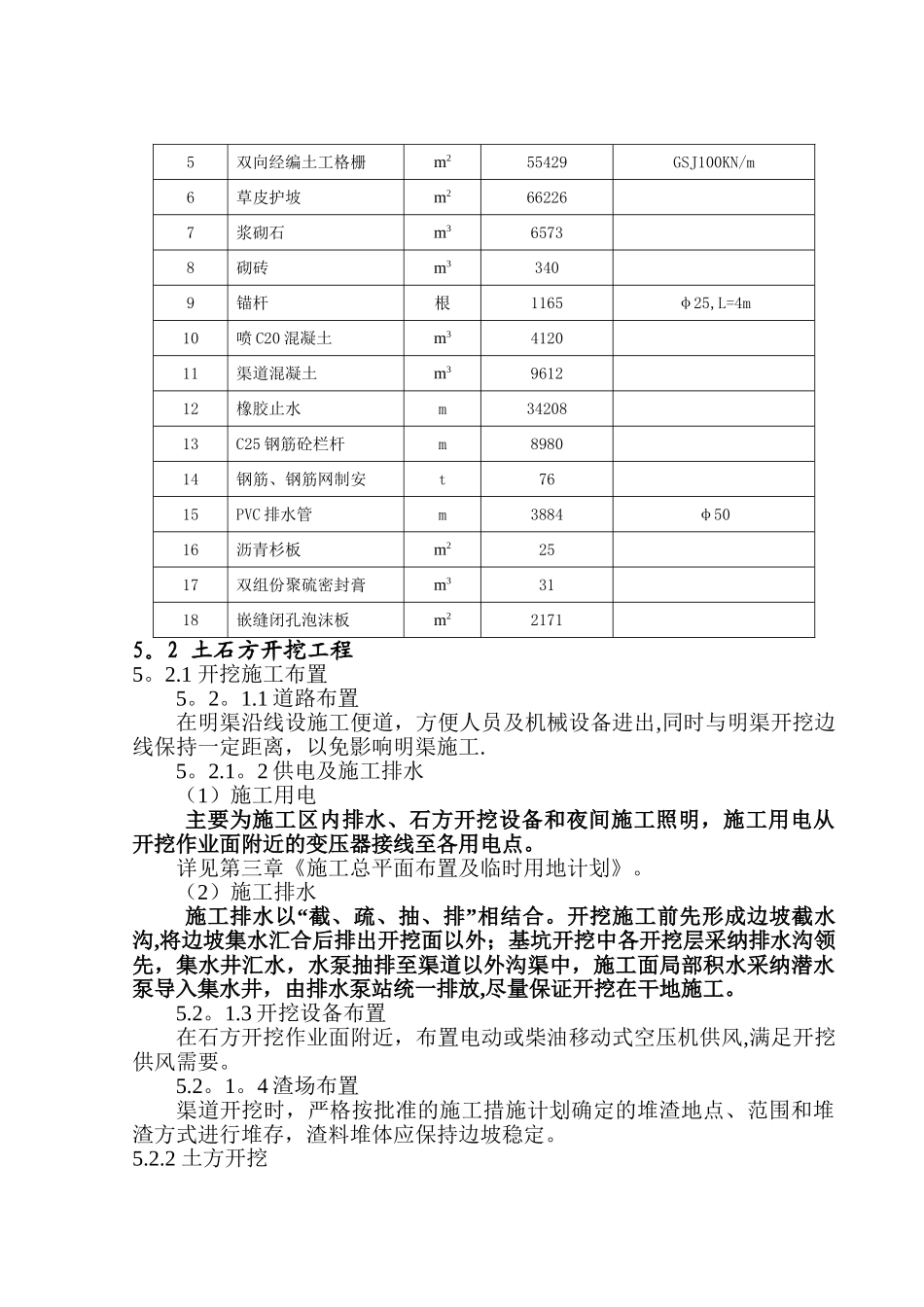

第五章 渠道工程施工5。1 概述5。1.1 工程简介东胜干渠全长 19。255km，其中明渠段(含闸室段、渐变段)长9.373km。明渠采纳梯形断面，采纳现浇 C15 混凝土防渗衬砌结构，边坡厚 10cm，渠底板厚 10cm。每 4m 设一道横向伸缩缝，在渠底与内边坡连接处设置纵向伸缩缝，并设止水系统。渠道所经地段地形地貌变化较大，区内为浅丘深丘地貌,明渠多以傍山渠道为主，部分穿越洼地、冲沟、山前台地及垭口等，受地形、地貌等条件影响，渠道边坡高度差异也较大.根据渠道经过地段的地质结构、岩性将明渠分成挖方渠道、填方渠道。(1）挖方渠道 土质边坡：通过对渠线的地质测绘和勘探，渠线分布的松散堆积层尤以坡残积层、坡洪积层为主，分别由粉质粘土、粉质粘土夹块碎石、（孤）块碎石夹粉质粘土等组成,永久稳定边坡采纳 1：1。5。岩质边坡：工区岩性为粉砂质泥岩与砂岩互层,粉砂质泥岩风化较砂岩强烈，根据地形、地质条件,结合边坡选择，永久稳定边坡采纳 1:1。(2）填方渠道 根据地形、地质条件，结合边坡选择的结果，填方渠道内侧边坡 1：1.5，外侧边坡 1：1。75，对不能满足稳定要求的填方渠道,实行加筋土，挡墙压脚等工程措施。填方渠道外侧顶宽 3m，渠顶铺设 10cm 厚碎石路面，满足渠道运行管理的需要。渠道经过冲沟和侵蚀洼地段的洪积层粘土、局部有冲洪积堆积层，其地基承载力低、压缩变形大，低抗剪强度和高塑性，存在变形和稳定问题，实行抛填大块石压实或石渣换基的工程措施。填方渠道背坡采纳草皮护坡、M7。5 浆砌石护坡、浆砌石框格梁+草皮护坡等工程处理措施。在渠道经过地质条件较差的地段且开挖边坡较高，以及隧洞进、出口成洞困难开挖较大的渠段，采纳暗渠或矩型渠道；受地形限制渡槽进、出口与上下游渠道连接段采纳矩形渠道;渠道穿越乡村道路、渠道经过人口密集的地段,为了人民群众生活的安全及渠道运行的安全采纳暗渠型式通过。5。1。2 本标明渠工程主要工程量本标明渠工程主要工程量见表 5—1-1。表 5-1-1 渠道工程主要工程量表序号项目名称单位数量备注1土方开挖m31562342石方开挖m32066573土石方填筑m31446914土工布m2777350g/m25双向经编土工格栅m255429GSJ100KN/m6草皮护坡m2662267浆砌石m365738砌砖m33409锚杆根1165φ25,L=4m10喷 C20 混凝土m3412011渠道混凝土m3961212橡胶止水m3420813C25 钢筋砼栏杆m898014钢筋、钢筋网制安t7615PVC 排水管m3884φ5016沥青杉板m22517双组份聚硫密封膏m33118嵌缝闭孔泡沫...
