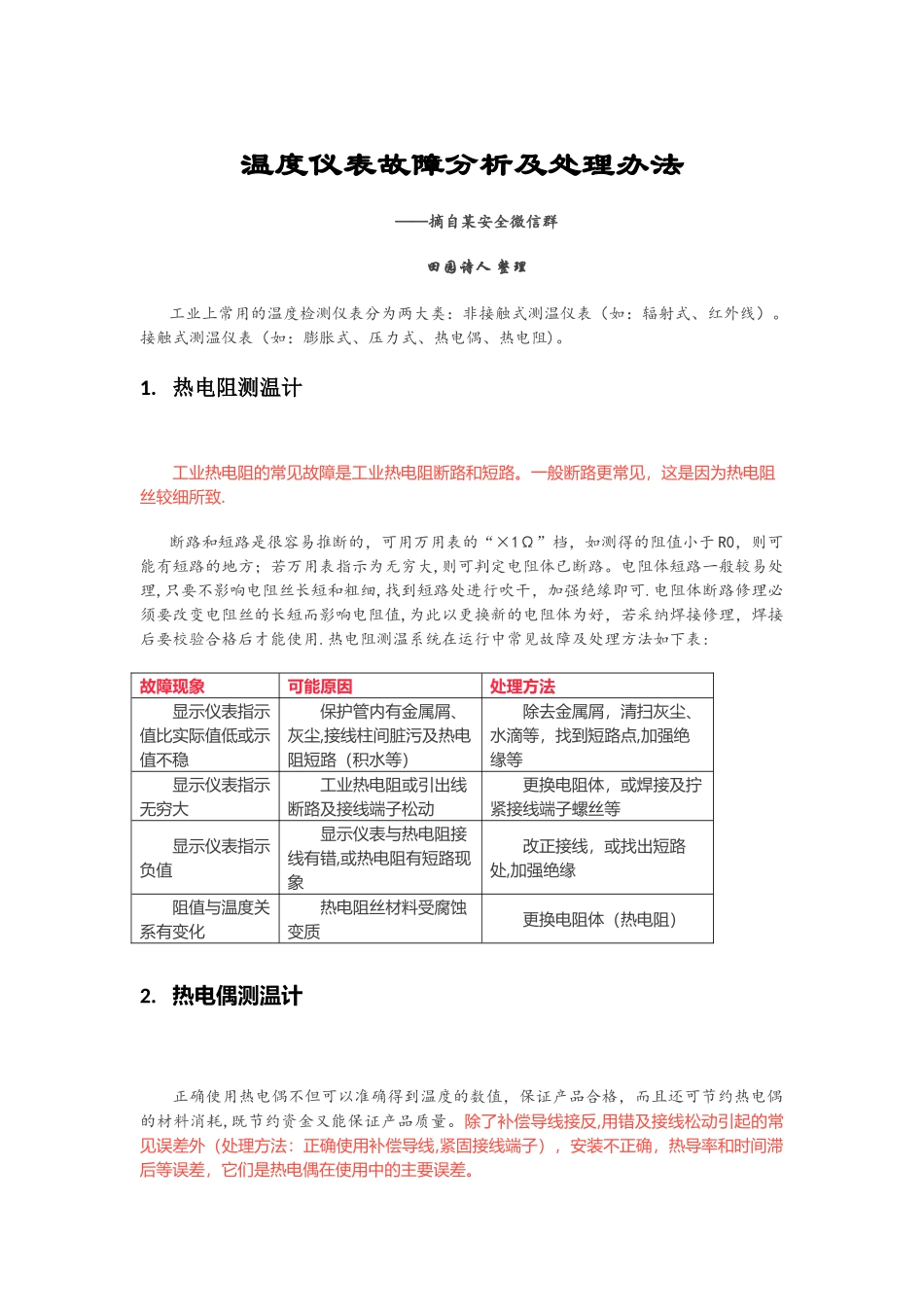

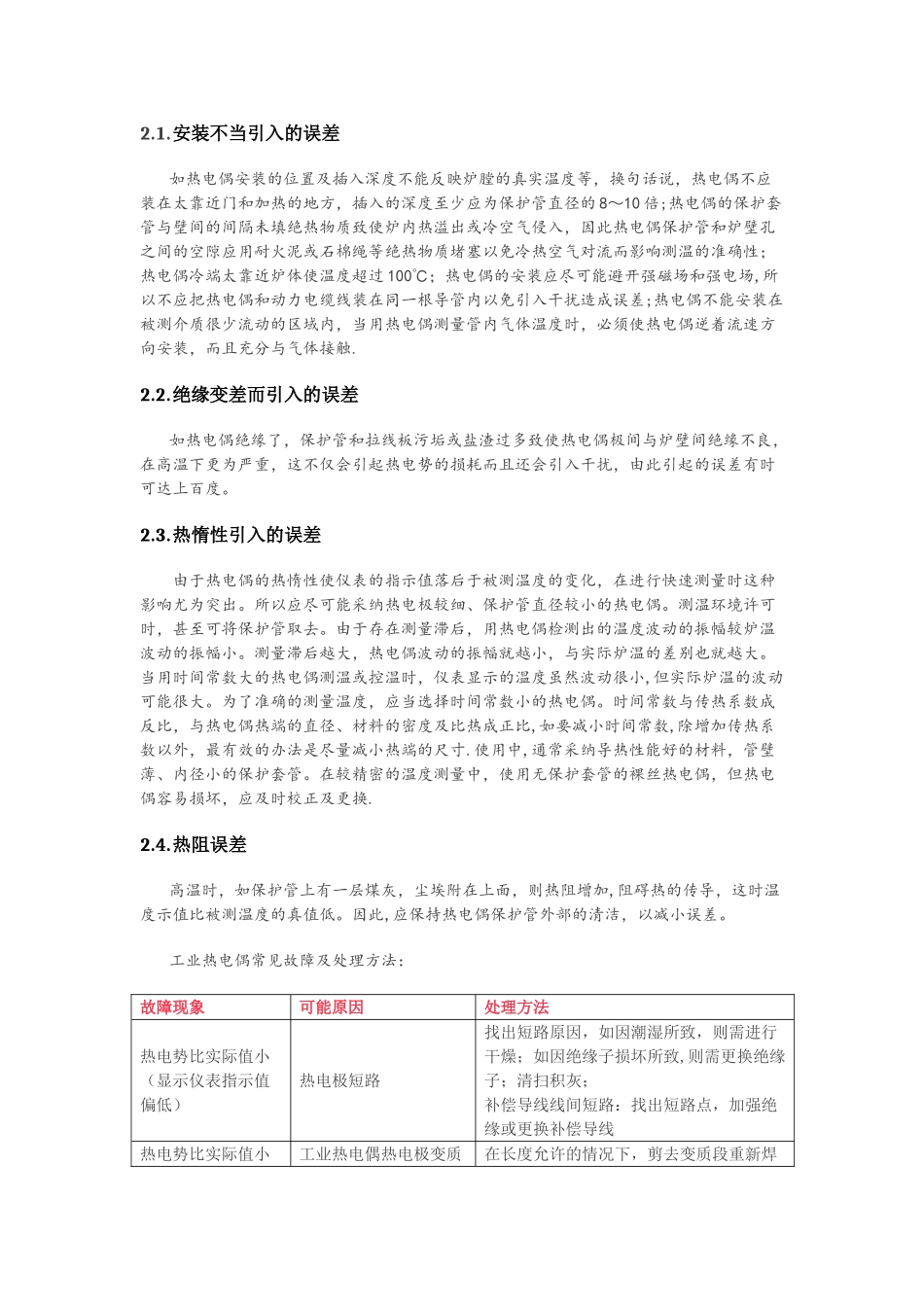

温度仪表故障分析及处理办法——摘自某安全微信群田园诗人 整理工业上常用的温度检测仪表分为两大类:非接触式测温仪表(如:辐射式、红外线)。接触式测温仪表(如:膨胀式、压力式、热电偶、热电阻)。1. 热电阻测温计工业热电阻的常见故障是工业热电阻断路和短路。一般断路更常见,这是因为热电阻丝较细所致.断路和短路是很容易推断的,可用万用表的“×1Ω”档,如测得的阻值小于 R0,则可能有短路的地方;若万用表指示为无穷大,则可判定电阻体已断路。电阻体短路一般较易处理,只要不影响电阻丝长短和粗细,找到短路处进行吹干,加强绝缘即可.电阻体断路修理必须要改变电阻丝的长短而影响电阻值,为此以更换新的电阻体为好,若采纳焊接修理,焊接后要校验合格后才能使用.热电阻测温系统在运行中常见故障及处理方法如下表:故障现象可能原因处理方法显示仪表指示值比实际值低或示值不稳保护管内有金属屑、灰尘,接线柱间脏污及热电阻短路(积水等)除去金属屑,清扫灰尘、水滴等,找到短路点,加强绝缘等显示仪表指示无穷大工业热电阻或引出线断路及接线端子松动更换电阻体,或焊接及拧紧接线端子螺丝等显示仪表指示负值显示仪表与热电阻接线有错,或热电阻有短路现象改正接线,或找出短路处,加强绝缘阻值与温度关系有变化热电阻丝材料受腐蚀变质更换电阻体(热电阻)2. 热电偶测温计正确使用热电偶不但可以准确得到温度的数值,保证产品合格,而且还可节约热电偶的材料消耗,既节约资金又能保证产品质量。除了补偿导线接反,用错及接线松动引起的常见误差外(处理方法:正确使用补偿导线,紧固接线端子),安装不正确,热导率和时间滞后等误差,它们是热电偶在使用中的主要误差。2.1.安装不当引入的误差如热电偶安装的位置及插入深度不能反映炉膛的真实温度等,换句话说,热电偶不应装在太靠近门和加热的地方,插入的深度至少应为保护管直径的 8~10 倍;热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入,因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性;热电偶冷端太靠近炉体使温度超过 100℃;热电偶的安装应尽可能避开强磁场和强电场,所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差;热电偶不能安装在被测介质很少流动的区域内,当用热电偶测量管内气体温度时,必须使热电偶逆着流速方向安装,而且充分与气体接触.2.2.绝缘变差而引入的误差如...
