溢流堰施工专项方案

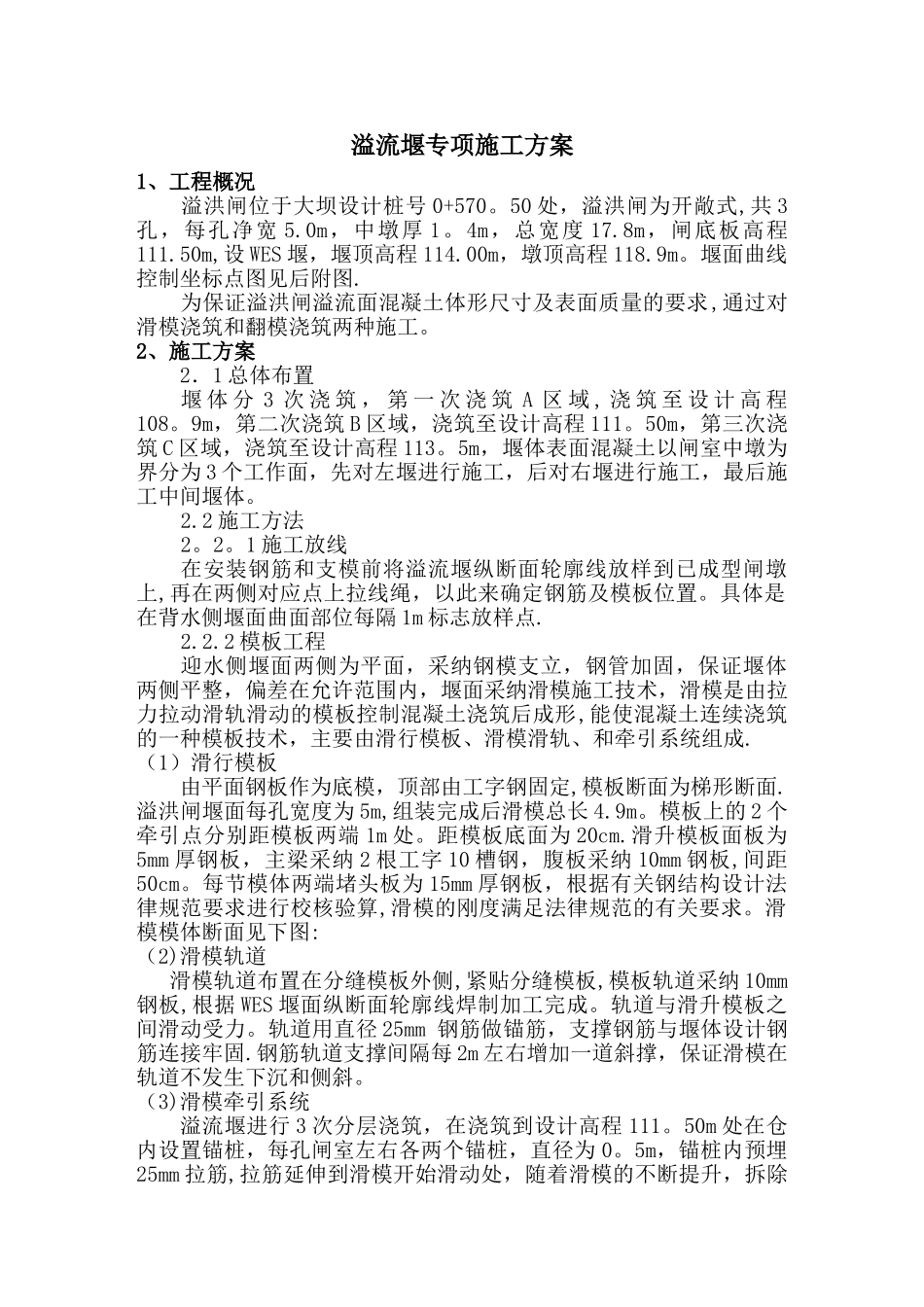

溢流堰专项施工方案1、工程概况 溢洪闸位于大坝设计桩号 0+570。50 处，溢洪闸为开敞式,共 3孔，每孔净宽 5.0m，中墩厚 1。4m，总宽度 17.8m，闸底板高程111.50m,设 WES 堰，堰顶高程 114.00m，墩顶高程 118.9m。堰面曲线控制坐标点图见后附图. 为保证溢洪闸溢流面混凝土体形尺寸及表面质量的要求,通过对滑模浇筑和翻模浇筑两种施工。2、施工方案 2．1 总体布置堰 体 分 3 次 浇 筑 ， 第 一 次 浇 筑 A 区 域 , 浇 筑 至 设 计 高 程108。9m，第二次浇筑 B 区域，浇筑至设计高程 111。50m，第三次浇筑 C 区域，浇筑至设计高程 113。5m，堰体表面混凝土以闸室中墩为界分为 3 个工作面，先对左堰进行施工，后对右堰进行施工，最后施工中间堰体。2.2 施工方法2。2。1 施工放线在安装钢筋和支模前将溢流堰纵断面轮廓线放样到已成型闸墩上,再在两侧对应点上拉线绳，以此来确定钢筋及模板位置。具体是在背水侧堰面曲面部位每隔 1m 标志放样点.2.2.2 模板工程迎水侧堰面两侧为平面，采纳钢模支立，钢管加固，保证堰体两侧平整，偏差在允许范围内，堰面采纳滑模施工技术，滑模是由拉力拉动滑轨滑动的模板控制混凝土浇筑后成形,能使混凝土连续浇筑的一种模板技术，主要由滑行模板、滑模滑轨、和牵引系统组成.（1）滑行模板由平面钢板作为底模，顶部由工字钢固定,模板断面为梯形断面.溢洪闸堰面每孔宽度为 5m,组装完成后滑模总长 4.9m。模板上的 2 个牵引点分别距模板两端 1m 处。距模板底面为 20cm.滑升模板面板为5mm 厚钢板，主梁采纳 2 根工字 10 槽钢，腹板采纳 10mm 钢板,间距50cm。每节模体两端堵头板为 15mm 厚钢板，根据有关钢结构设计法律规范要求进行校核验算,滑模的刚度满足法律规范的有关要求。滑模模体断面见下图:（2)滑模轨道 滑模轨道布置在分缝模板外侧,紧贴分缝模板,模板轨道采纳 10mm钢板,根据 WES 堰面纵断面轮廓线焊制加工完成。轨道与滑升模板之间滑动受力。轨道用直径 25mm 钢筋做锚筋，支撑钢筋与堰体设计钢筋连接牢固.钢筋轨道支撑间隔每 2m 左右增加一道斜撑，保证滑模在轨道不发生下沉和侧斜。（3)滑模牵引系统溢流堰进行 3 次分层浇筑，在浇筑到设计高程 111。50m 处在仓内设置锚桩，每孔闸室左右各两个锚桩，直径为 0。5m，锚桩内预埋25mm 拉筋,拉筋延伸到滑模开始滑动处，随着滑模的不断提升，拆除多余的拉筋。 根据计算，拉筋采纳直径 25...
