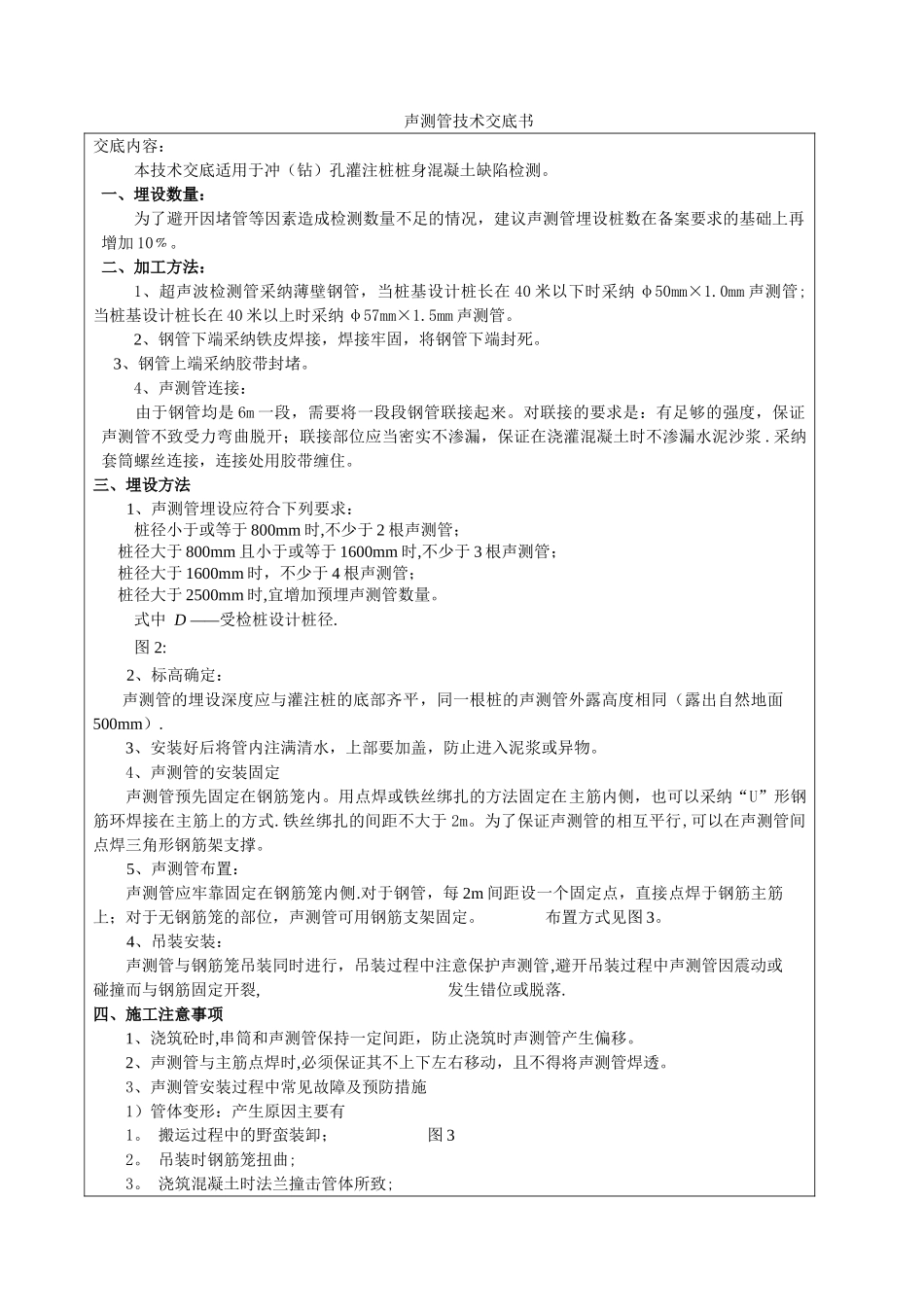

灌注桩声测管施工要点_第1页
1/2

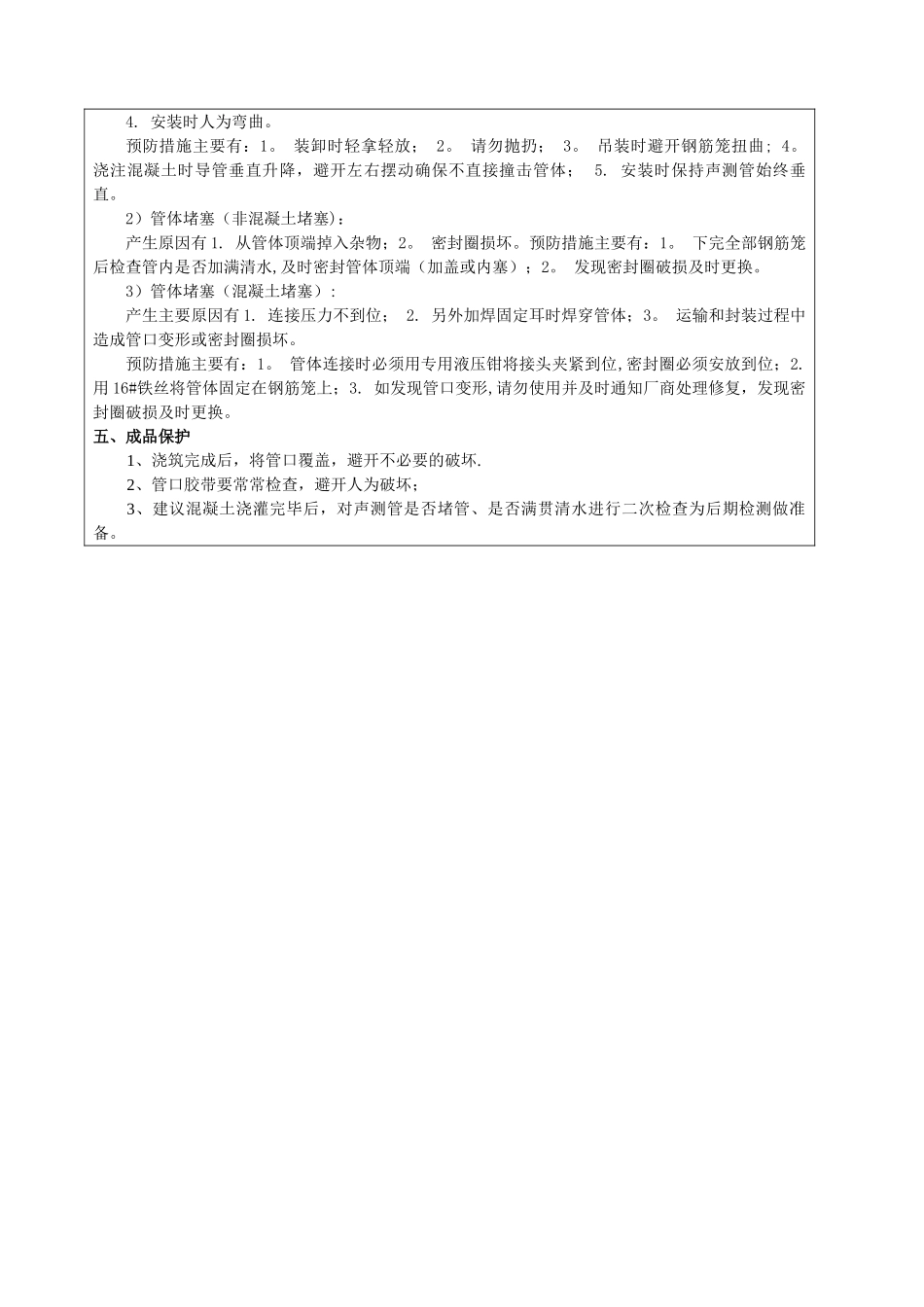

灌注桩声测管施工要点_第2页
2/2
声测管技术交底书交底内容:本技术交底适用于冲(钻)孔灌注桩桩身混凝土缺陷检测。 一、埋设数量:为了避开因堵管等因素造成检测数量不足的情况,建议声测管埋设桩数在备案要求的基础上再增加 10﹪。二、加工方法:1、超声波检测管采纳薄壁钢管,当桩基设计桩长在 40 米以下时采纳 φ50mm×1.0mm 声测管;当桩基设计桩长在 40 米以上时采纳 φ57mm×1.5mm 声测管。 2、钢管下端采纳铁皮焊接,焊接牢固,将钢管下端封死。 3、钢管上端采纳胶带封堵。 4、声测管连接:由于钢管均是 6m 一段,需要将一段段钢管联接起来。对联接的要求是:有足够的强度,保证声测管不致受力弯曲脱开;联接部位应当密实不渗漏,保证在浇灌混凝土时不渗漏水泥沙浆 .采纳套筒螺丝连接,连接处用胶带缠住。三、埋设方法1、声测管埋设应符合下列要求: 桩径小于或等于 800mm 时,不少于 2 根声测管; 桩径大于 800mm 且小于或等于 1600mm 时,不少于 3 根声测管; 桩径大于 1600mm 时,不少于 4 根声测管; 桩径大于 2500mm 时,宜增加预埋声测管数量。式中 D ——受检桩设计桩径.图 2:2、标高确定: 声测管的埋设深度应与灌注桩的底部齐平,同一根桩的声测管外露高度相同(露出自然地面500mm). 3、安装好后将管内注满清水,上部要加盖,防止进入泥浆或异物。4、声测管的安装固定声测管预先固定在钢筋笼内。用点焊或铁丝绑扎的方法固定在主筋内侧,也可以采纳“U”形钢筋环焊接在主筋上的方式.铁丝绑扎的间距不大于 2m。为了保证声测管的相互平行,可以在声测管间点焊三角形钢筋架支撑。5、声测管布置:声测管应牢靠固定在钢筋笼内侧.对于钢管,每 2m 间距设一个固定点,直接点焊于钢筋主筋上;对于无钢筋笼的部位,声测管可用钢筋支架固定。 布置方式见图 3。4、吊装安装:声测管与钢筋笼吊装同时进行,吊装过程中注意保护声测管,避开吊装过程中声测管因震动或碰撞而与钢筋固定开裂, 发生错位或脱落.四、施工注意事项 1、浇筑砼时,串筒和声测管保持一定间距,防止浇筑时声测管产生偏移。2、声测管与主筋点焊时,必须保证其不上下左右移动,且不得将声测管焊透。3、声测管安装过程中常见故障及预防措施 1)管体变形:产生原因主要有1。 搬运过程中的野蛮装卸; 图 32。 吊装时钢筋笼扭曲; 3。 浇筑混凝土时法兰撞击管体所致; 4. 安装时人为弯曲。预防措施主要有:1。 装卸时轻拿轻放; 2。 请勿抛扔; 3。 吊装时...
