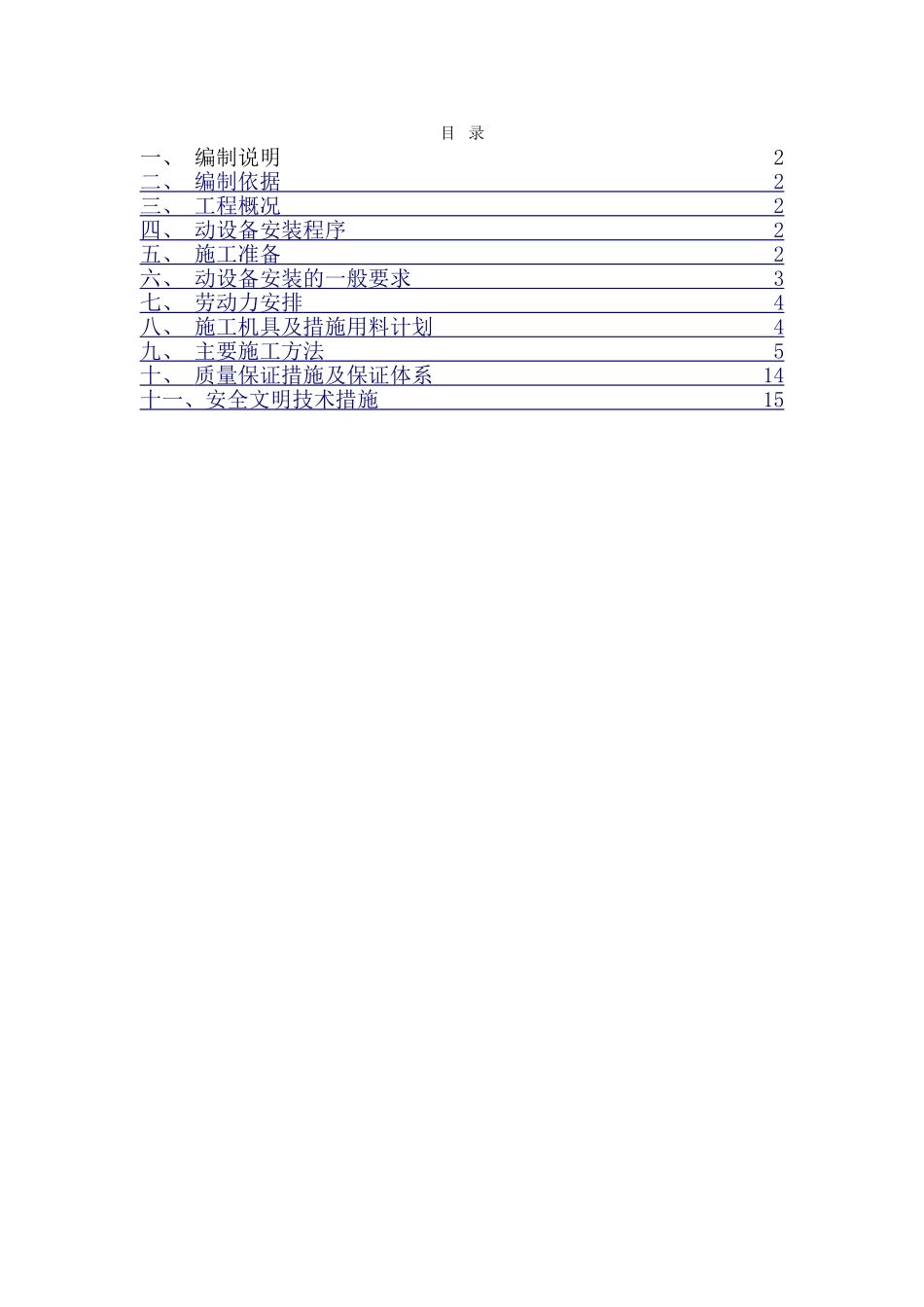

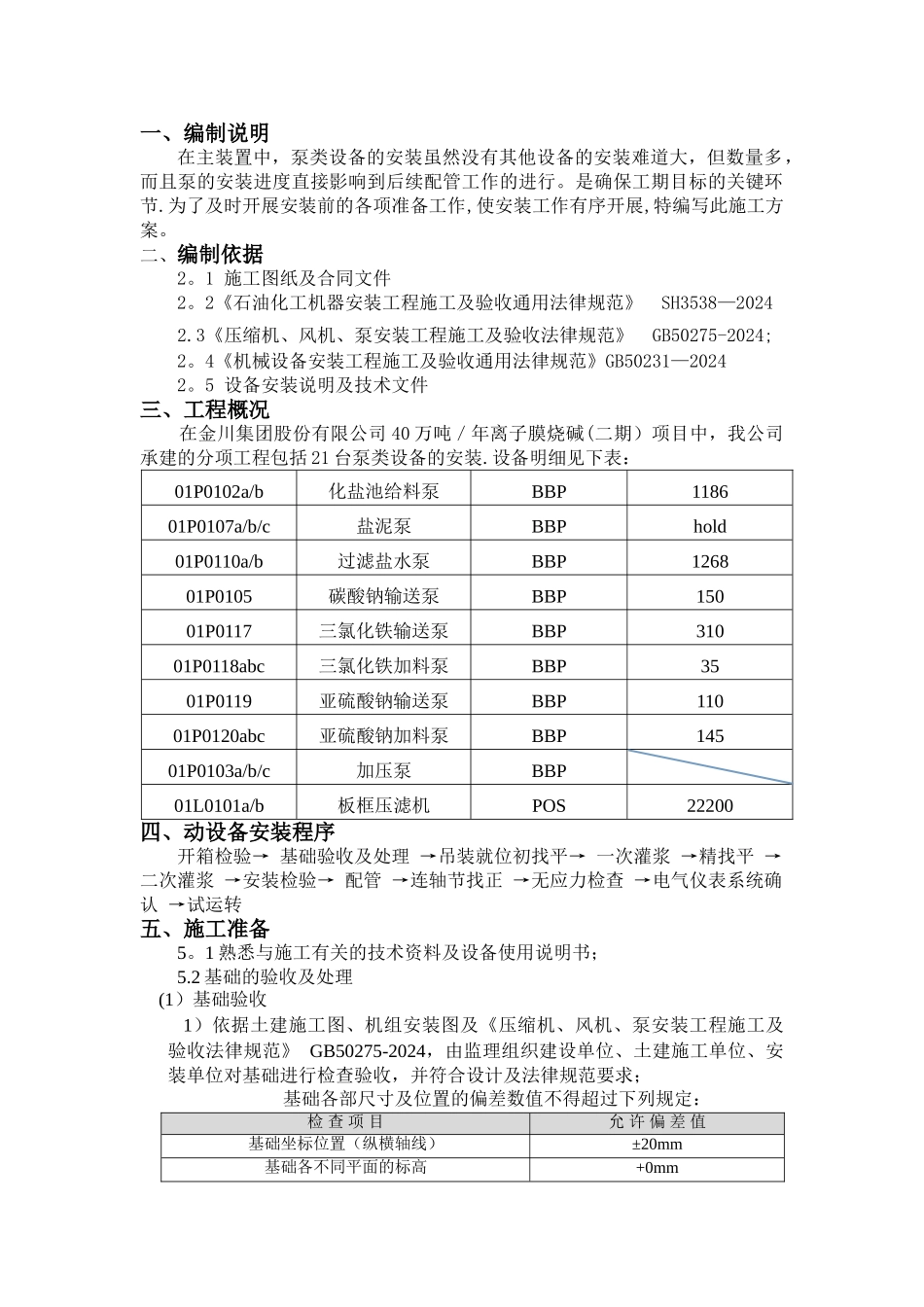

目 录一、 编制说明2二、 编制依据 2 三、 工程概况 2 四、 动设备安装程序 2 五、 施工准备 2 六、 动设备安装的一般要求 3 七、 劳动力安排 4 八、 施工机具及措施用料计划 4 九、 主要施工方法 5 十、 质量保证措施及保证体系 14 十一、安全文明技术措施 15 一、编制说明在主装置中，泵类设备的安装虽然没有其他设备的安装难道大，但数量多，而且泵的安装进度直接影响到后续配管工作的进行。是确保工期目标的关键环节.为了及时开展安装前的各项准备工作,使安装工作有序开展,特编写此施工方案。二、编制依据2。1 施工图纸及合同文件2。2《石油化工机器安装工程施工及验收通用法律规范》 SH3538—2024 2.3《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275-2024;2。4《机械设备安装工程施工及验收通用法律规范》GB50231—20242。5 设备安装说明及技术文件三、工程概况 在金川集团股份有限公司 40 万吨／年离子膜烧碱(二期）项目中，我公司承建的分项工程包括 21 台泵类设备的安装.设备明细见下表：01P0102a/b化盐池给料泵BBP118601P0107a/b/c盐泥泵BBPhold01P0110a/b过滤盐水泵BBP126801P0105碳酸钠输送泵BBP15001P0117三氯化铁输送泵BBP31001P0118abc三氯化铁加料泵BBP3501P0119亚硫酸钠输送泵BBP11001P0120abc亚硫酸钠加料泵BBP14501P0103a/b/c加压泵BBP01L0101a/b板框压滤机POS22200四、动设备安装程序开箱检验→ 基础验收及处理 →吊装就位初找平→ 一次灌浆 →精找平 →二次灌浆 →安装检验→ 配管 →连轴节找正 →无应力检查 →电气仪表系统确认 →试运转五、施工准备5。1 熟悉与施工有关的技术资料及设备使用说明书；5.2 基础的验收及处理 (1）基础验收 1）依据土建施工图、机组安装图及《压缩机、风机、泵安装工程施工及验收法律规范》 GB50275-2024，由监理组织建设单位、土建施工单位、安装单位对基础进行检查验收，并符合设计及法律规范要求；基础各部尺寸及位置的偏差数值不得超过下列规定：检 查 项 目允 许 偏 差 值基础坐标位置（纵横轴线）±20mm基础各不同平面的标高+0mm —20mm预埋地脚螺栓标高（顶端）＋20mm -0mm中心距（在根部和顶部两处测量)±2mm预留地脚螺栓孔中心位置±10mm深度+20mm -0mm孔壁铅垂度10mm 2）预留地脚螺栓孔内的杂物应清除洁净； 3)土建单位在基础上标出设备就位的纵横中心墨线； 4）经检验合格后，由土建单位与安装单位...
