热处理工艺制度对T10钢组织与性能的影响2

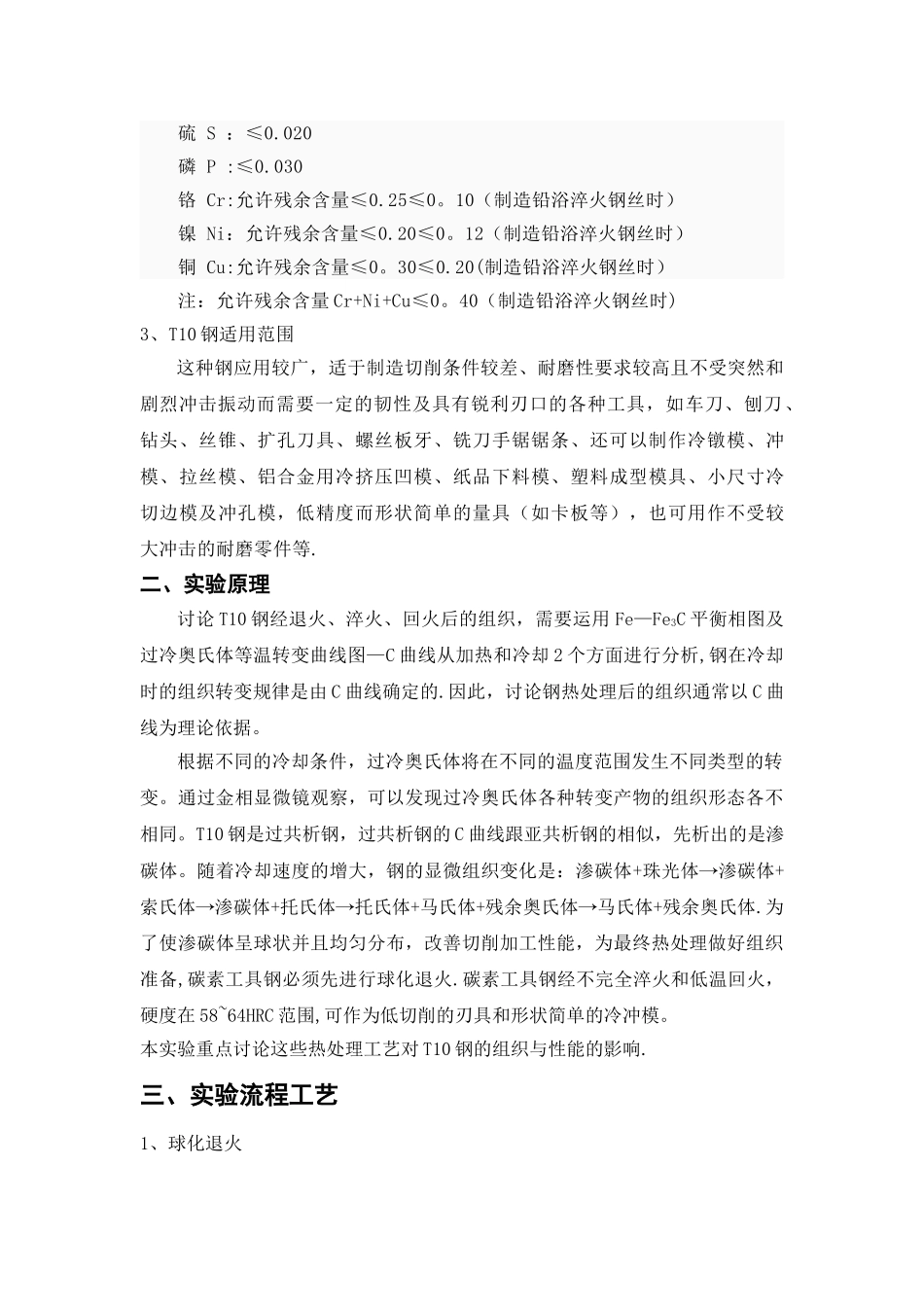

J I A N G S U U N I V E R S I T Y 金属材料综合实验 题目：热处理工艺制度对 T10 钢组织与性能的影响 学院名称：材料科学与工程学院 专业班级：金属 1202 姓 名：马英 学 号:31 20702041 小组成员：任宁庆、韦明敢、李鑫宇 指导老师:邵红红、王兰、吴晶老师 2024 年 1 月 热处理工艺制度对 T10 钢组织与性能的影响一、实验内容1、T10 钢概述 目前常用的碳素工具钢有 T8、T10、T12,其中 T10 用量最多。T10 钢优点是可加工性好，来源容易；但淬透性低、耐磨性一般、淬火变形大。因钢中含合金元素微量，耐回火性差，硬化层浅，因而承载能力有限。虽有较高的硬度和耐磨性，但小截面工件韧性不足，大截面工件有残存网状碳化物倾向。 T10 钢在淬火加热(通常达 800℃)时不致于过热，淬火后钢中有过剩未溶碳化物,所以比 T8 钢具有更高的耐磨性，但淬火变形收缩明显.由于淬透性差,硬化层往往只有 1.5～5mm;一般采纳 220~250℃回火时综合性能较佳。热处理时变形比较大，故只适宜制造小尺寸、形状简单、受轻载荷的模具.2、T10 钢化学成分 碳 C ：0。95～1.04（Tχ,χ：碳的千分数）硅 Si：≤0.35 锰 Mn：≤0。40 硫 S ：≤0.020 磷 P :≤0.030 铬 Cr:允许残余含量≤0.25≤0。10（制造铅浴淬火钢丝时） 镍 Ni：允许残余含量≤0.20≤0。12（制造铅浴淬火钢丝时） 铜 Cu:允许残余含量≤0。30≤0.20(制造铅浴淬火钢丝时） 注：允许残余含量 Cr+Ni+Cu≤0。40（制造铅浴淬火钢丝时)3、T10 钢适用范围这种钢应用较广，适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锐利刃口的各种工具，如车刀、刨刀、钻头、丝锥、扩孔刀具、螺丝板牙、铣刀手锯锯条、还可以制作冷镦模、冲模、拉丝模、铝合金用冷挤压凹模、纸品下料模、塑料成型模具、小尺寸冷切边模及冲孔模，低精度而形状简单的量具（如卡板等），也可用作不受较大冲击的耐磨零件等.二、实验原理讨论 T10 钢经退火、淬火、回火后的组织，需要运用 Fe—Fe3C 平衡相图及过冷奥氏体等温转变曲线图—C 曲线从加热和冷却 2 个方面进行分析,钢在冷却时的组织转变规律是由 C 曲线确定的.因此，讨论钢热处理后的组织通常以 C 曲线为理论依据。根据不同的冷却条件，过冷奥氏体将在不同的温度范围发生不同类型的转变。通过金相显微镜观察，可以发现过冷奥氏体各种转变产物的组织形态各不相同。...
