热控测量和信号回路调试作业指导书

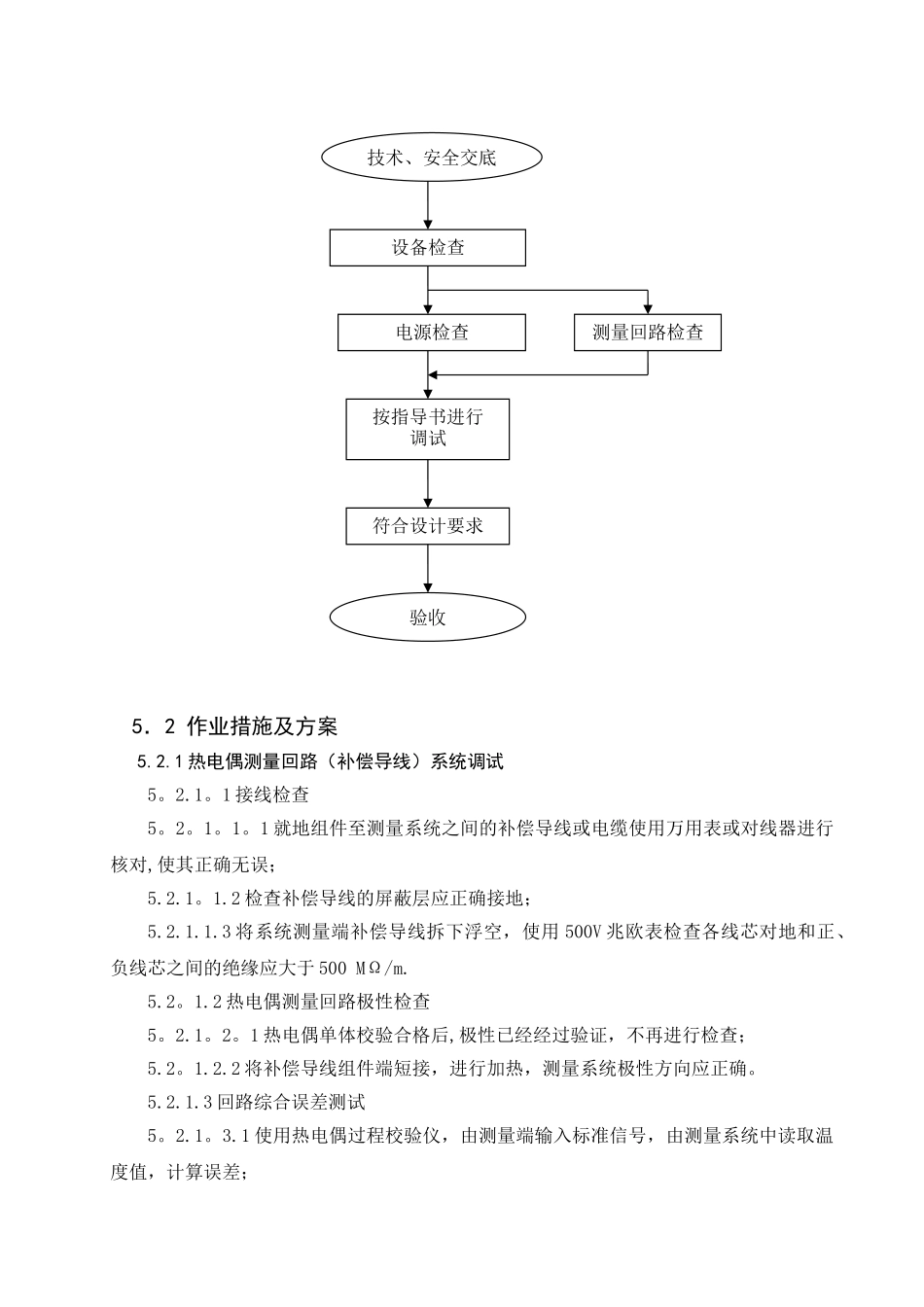

热控测量和信号回路调试作业指导书一、编制依据1.1 中南电力设计院关于华电发电有限公司 2×600MW 级机组安装工程施工图册：K0401 热控继电器柜安装及接线图、K0413 ETS 机柜接线图、K0414 TSI 机柜接线图、K0502 单元机组 DCS I/O 清单、K0504DCS 电源系统及 DCS 接地、K0505 DCS 机柜端子排接线表、K0506 DEH 机柜端子排接线表、K0507 MEH 机柜端子排接线表等；1.2《火电施工质量检验及评定标准》（热工仪表及控制装置）DL/T 5210。4-2024;1.3《电力建设施工及验收技术法律规范》(热工自动化）；1.4《电力建设安全工作规程》第1部分：火力发电厂; 1.5 东方汽轮机图纸：D660B-000301ASM调节保安系统说明书、D680A-000207GSM汽轮机安全监视装置说明书、 D680A-000208GSM汽轮机电气监视系统说明书、 M980—085000ASM自动盘车操作装置说明书、M981-200000ASM汽轮机危险遮断跳闸装置说明书、D680A-936000ASM振动采集及故障诊断装置说明书、D680—000401ASM数字电液控制系统说明书.二、作业任务2。1 工程概况及作业范围华电发电有限公司 2×600MW 级机组安装工程，热工自动化设计范围包括 2×680MW超超临界机组的主、辅系统和设备，以及附属生产车间和公用系统的检测和控制。 ·锅炉本体及汽、水、油、烟、风、制粉等系统。 ·汽机本体及蒸汽、抽汽、给水、凝聚水、疏水、抽真空、汽封、冷却水、油等系统。 ·发电机本体及氢、油、水等系统。 ·辅助生产车间和公用部分：空压机站、循环水泵房、凝聚水精处理、汽水取样及加药、锅炉补给水处理、净水站及综合水泵房、生活污水处理、工业废水处理、锅炉除灰渣等。2。2 工程量本工程单元机组DCS I/O点数:工程量增加相应具体值:AI：810点、AO:285点、DI：3422点、DO：1323点、PI:8点、RTD：544点、TC：1302点。三、作业准备及作业环境条件3．1 作业人员的资格要求、劳动力组织序号工种人数工作内容负责人1班长1负责工程进度控制，班组工作安排高飞2技术员1负责安全技术交底，一、二级验收宋翔3技术员1配合班长工作安排，进行现场作业孟威4技术员1负责整理班组资料，协调日常工作刘汨3．2 校验仪器、仪表配备序号名称数量备注1热电偶过程效验仪1 台2热电阻过程效验仪1 台3微压效验仪1 台4兆欧表1 只5万用表3 只6变送器通讯器2 台7信号发生器1 台3．3 作业环境及应具备条件3.3。1 仪表及控制装置应安装完毕，单体核校验合格;3。3。2 管路应连接正确，严密性...
