热电阻校验作业指导书

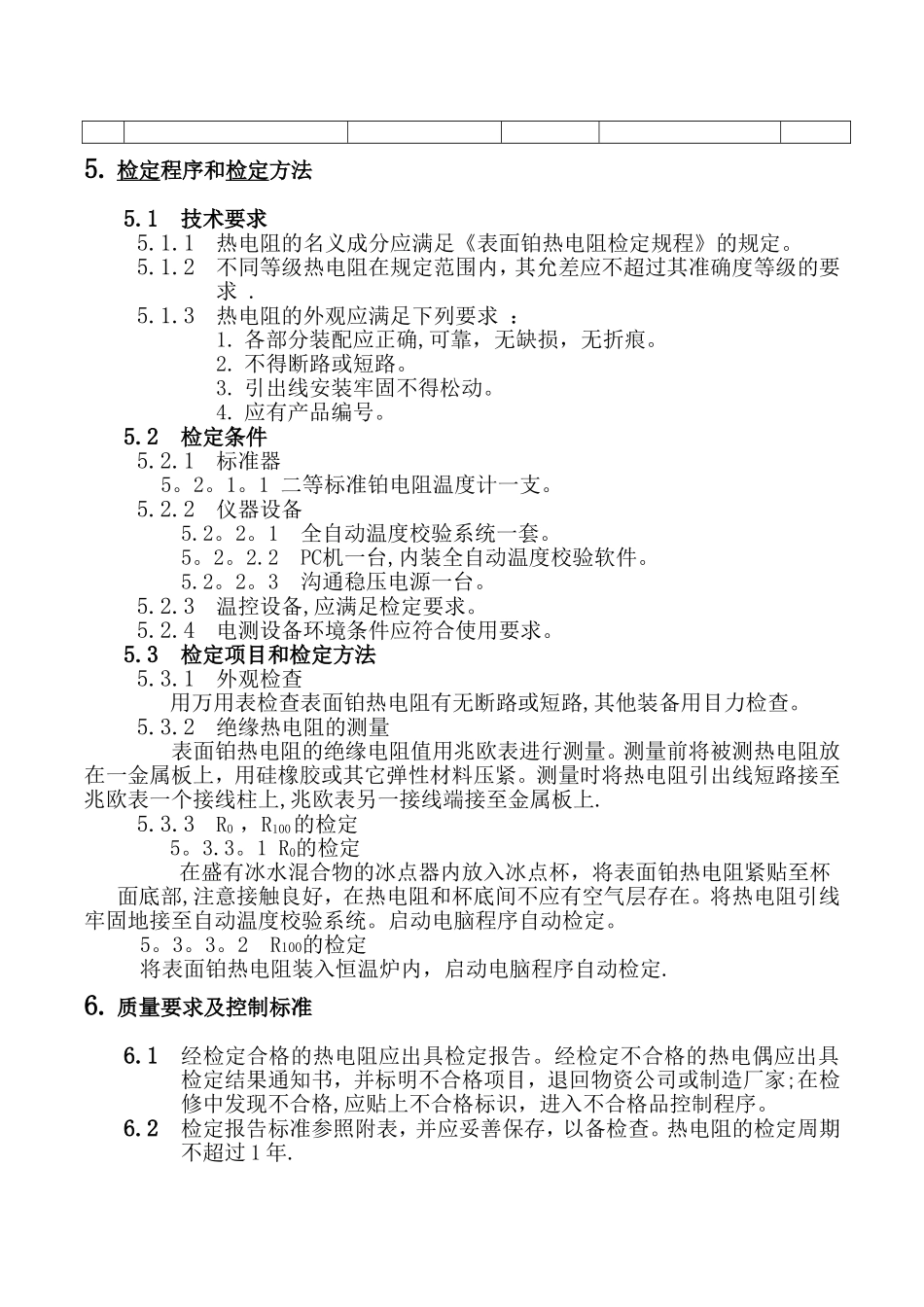

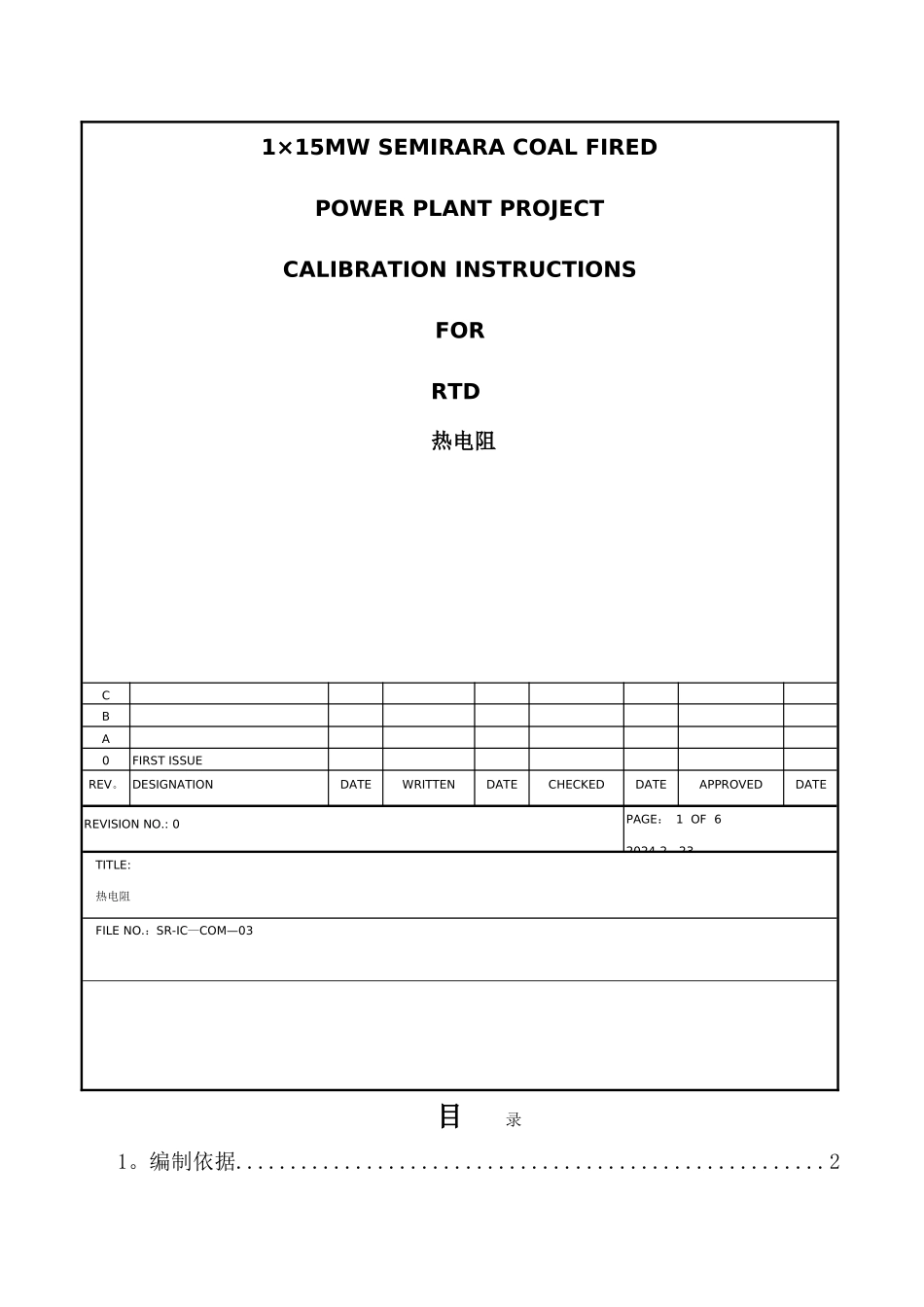

1×15MW SEMIRARA COAL FIREDPOWER PLANT PROJECTCALIBRATION INSTRUCTIONSFORRTD热电阻CBA0FIRST ISSUEREV。 DESIGNATIONDATEWRITTENDATECHECKEDDATEAPPROVEDDATEREVISION NO.: 0PAGE： 1 OF 62024-2—23TITLE:热电阻FILE NO.：SR-IC—COM—03目 录1。编制依据......................................................22. 目的及适用范围 .................................................. 2 3. 工程进度及工程量 ................................................ 2 4. 资源配置 ........................................................ 2 5 。 检定程序和检定方法 .............................................. 3 6. 质量要求及控制标准 .............................................. 3 7 。 安全、环境措施 .................................................. 4 8. 记录 ............................................................ 4 1. 编制依据1.1表面铂热电阻检定规程(JJG684—1990)。1.2火电施工及验收技术法律规范（SDJ279-90）。1.3火电施工质量检验及评定标准。1.4电力建设施工工作规程、有关设计图纸及说明书.2. 目的及适用范围2.1目的: 本作业指导书编制的目的是为了法律规范调试人员的工作过程，减小人为误差。2.2使用范围:适用于长度不小于 600mm 的新制造和使用中的热电阻在 0～150℃范围内的检定。3. 工程进度及工程量3.1工程进度根据工程决定其工程进度，用横道图表示。3.2工程量 主要参考图纸 F253S-K01074. 资源配置4.1人员配置 整个检定过程应配置有热电阻检定资格的检定员2-4人。4.2仪器仪表配置序号设备名称量程、规格精度等级用途数量1全自动温度校验系统ATC—650B 0—650℃0.05热电阻12二等标准铂电阻温度计一只0。0513计算机14沟通稳压电源15. 检定 程序和检定方法5.1技术要求5.1.1热电阻的名义成分应满足《表面铂热电阻检定规程》的规定。5.1.2不同等级热电阻在规定范围内，其允差应不超过其准确度等级的要求 .5.1.3热电阻的外观应满足下列要求 ：1. 各部分装配应正确,可靠，无缺损，无折痕。2. 不得断路或短路。3. 引出线安装牢固不得松动。4. 应有产品编号。5.2检定条件5.2.1标准器5。2。1。1 二等标准铂电阻温度计一支。5.2.2仪器设备5.2。2。1 全自动温度校验系统一套。5。2。2.2 PC机一台,内装全自动温度校验软件。5.2。...
