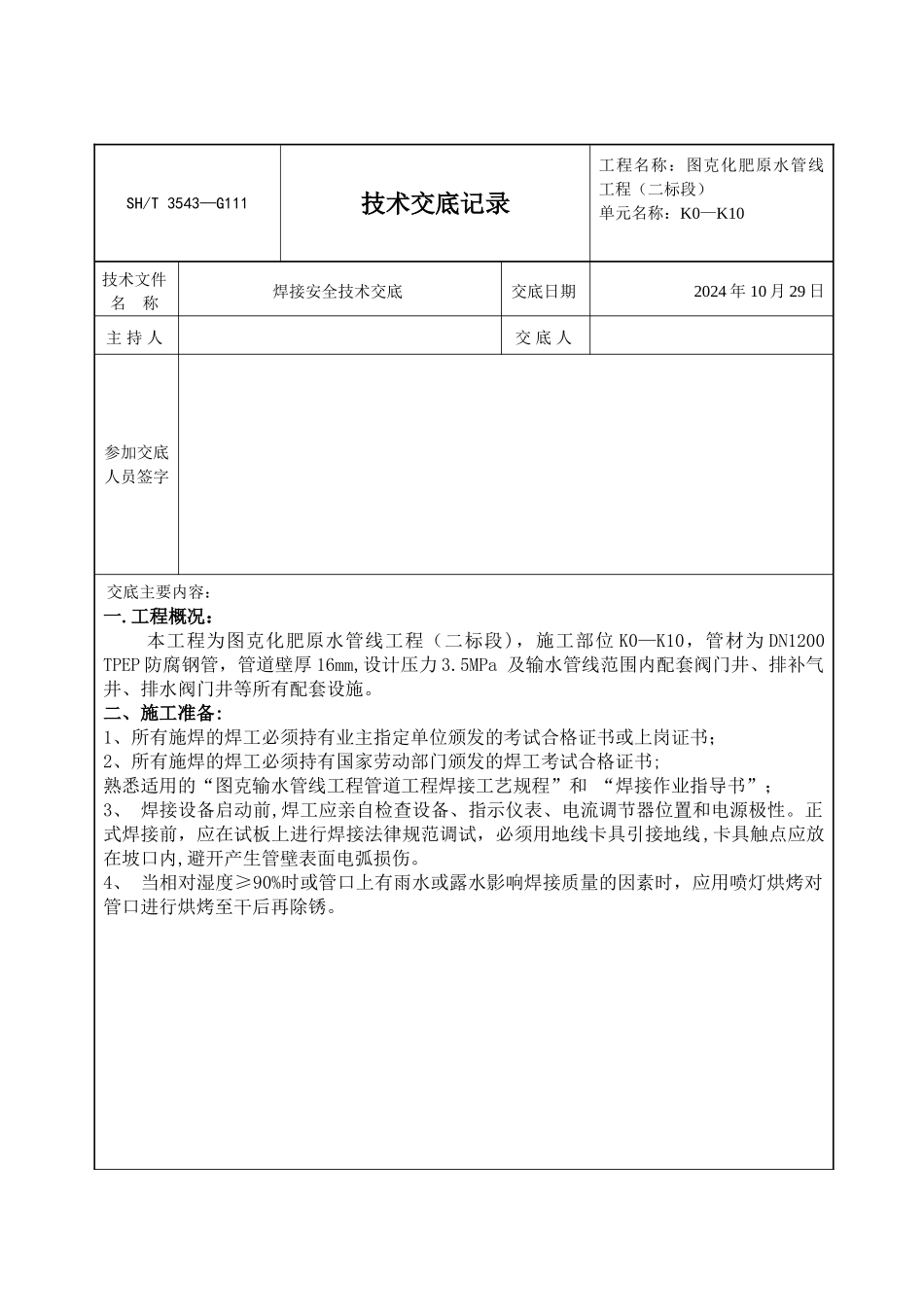

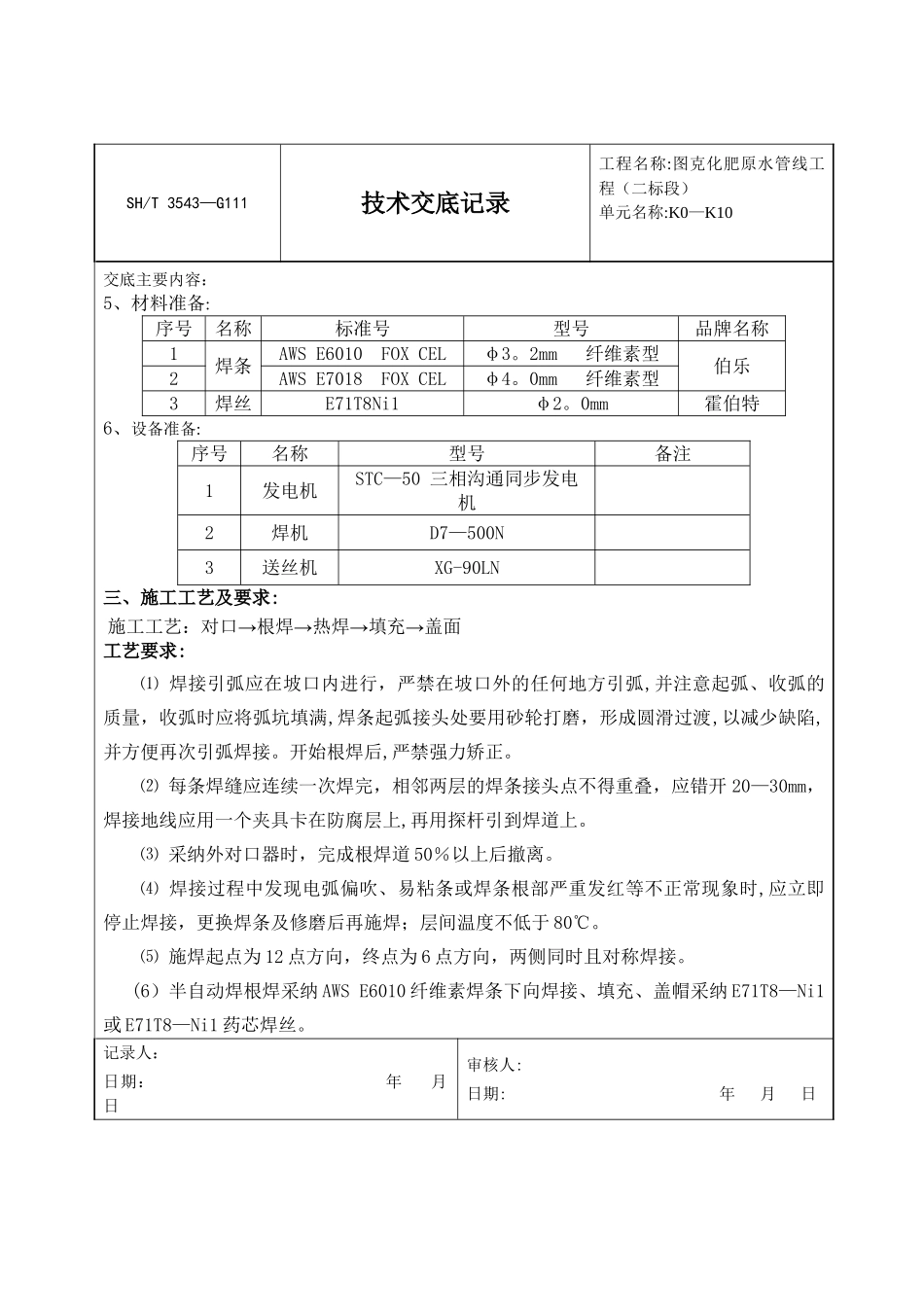

SH/T 3543—G111技术交底记录工程名称：图克化肥原水管线工程（二标段）单元名称：K0—K10技术文件名 称焊接安全技术交底交底日期2024 年 10 月 29 日主 持 人交 底 人参加交底人员签字交底主要内容：一.工程概况： 本工程为图克化肥原水管线工程（二标段)，施工部位 K0—K10，管材为 DN1200 TPEP 防腐钢管，管道壁厚 16mm,设计压力 3.5MPa 及输水管线范围内配套阀门井、排补气井、排水阀门井等所有配套设施。二、施工准备:1、所有施焊的焊工必须持有业主指定单位颁发的考试合格证书或上岗证书；2、所有施焊的焊工必须持有国家劳动部门颁发的焊工考试合格证书;熟悉适用的“图克输水管线工程管道工程焊接工艺规程”和 “焊接作业指导书”；3、 焊接设备启动前,焊工应亲自检查设备、指示仪表、电流调节器位置和电源极性。正式焊接前，应在试板上进行焊接法律规范调试，必须用地线卡具引接地线,卡具触点应放在坡口内,避开产生管壁表面电弧损伤。4、 当相对湿度≥90%时或管口上有雨水或露水影响焊接质量的因素时，应用喷灯烘烤对管口进行烘烤至干后再除锈。SH/T 3543—G111技术交底记录工程名称:图克化肥原水管线工程（二标段）单元名称:K0—K10交底主要内容：5、材料准备:序号名称标准号型号品牌名称1焊条AWS E6010 FOX CELφ3。2mm 纤维素型伯乐2AWS E7018 FOX CELφ4。0mm 纤维素型3焊丝E71T8Ni1φ2。0mm霍伯特6、设备准备:序号名称型号备注1发电机STC—50 三相沟通同步发电机2焊机D7—500N3送丝机XG-90LN三、施工工艺及要求:施工工艺：对口→根焊→热焊→填充→盖面工艺要求:⑴ 焊接引弧应在坡口内进行，严禁在坡口外的任何地方引弧,并注意起弧、收弧的质量，收弧时应将弧坑填满,焊条起弧接头处要用砂轮打磨，形成圆滑过渡,以减少缺陷,并方便再次引弧焊接。开始根焊后,严禁强力矫正。⑵ 每条焊缝应连续一次焊完，相邻两层的焊条接头点不得重叠，应错开 20—30mm，焊接地线应用一个夹具卡在防腐层上,再用探杆引到焊道上。⑶ 采纳外对口器时，完成根焊道 50％以上后撤离。⑷ 焊接过程中发现电弧偏吹、易粘条或焊条根部严重发红等不正常现象时,应立即停止焊接，更换焊条及修磨后再施焊；层间温度不低于 80℃。⑸ 施焊起点为 12 点方向，终点为 6 点方向，两侧同时且对称焊接。 (6）半自动焊根焊采纳 AWS E6010 纤维素焊条下向焊接、填充、盖帽采纳 E71T8—Ni1或 E71T8—Ni1 药芯焊丝。记录人：日...
