焊缝标准及质量等级

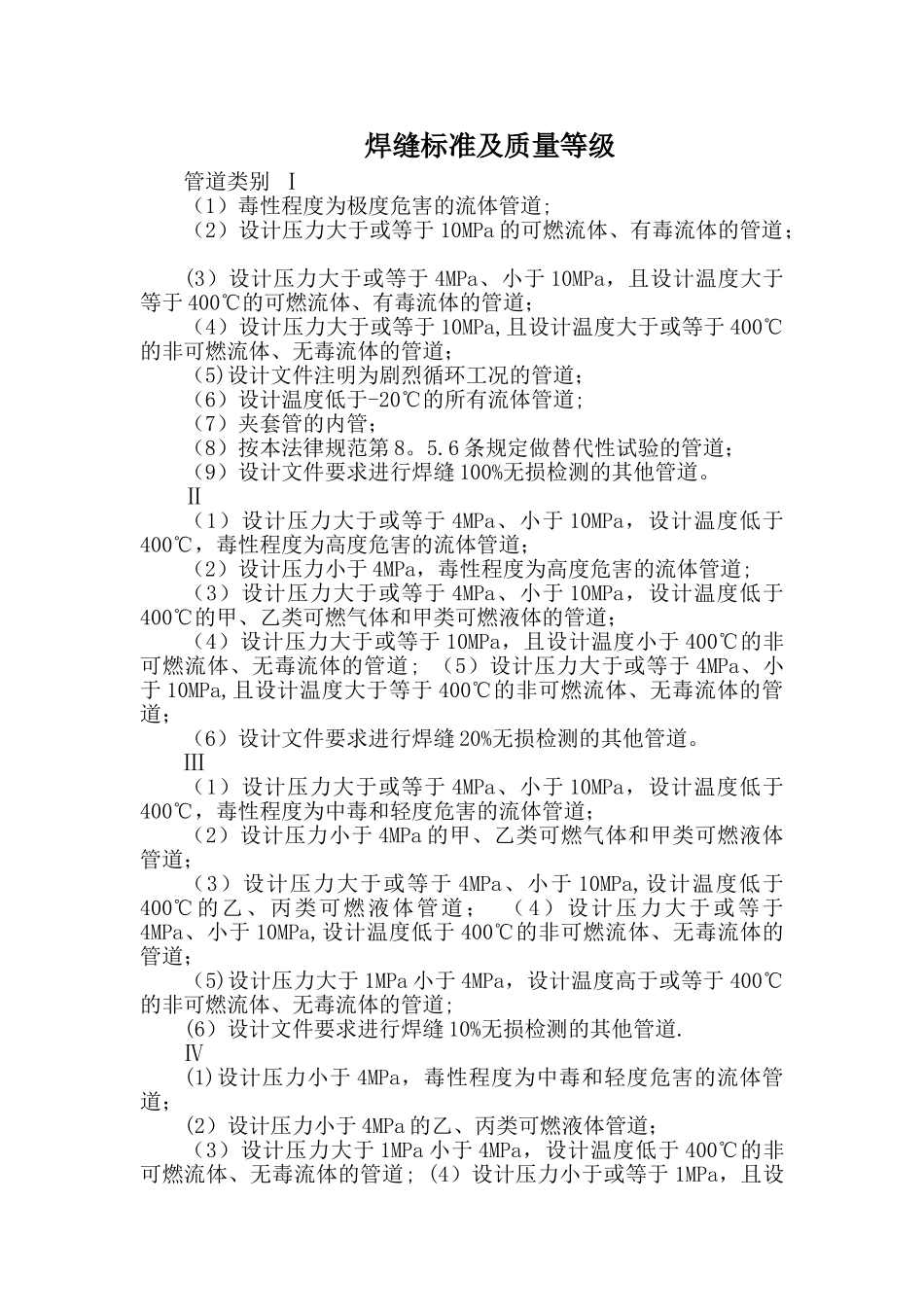

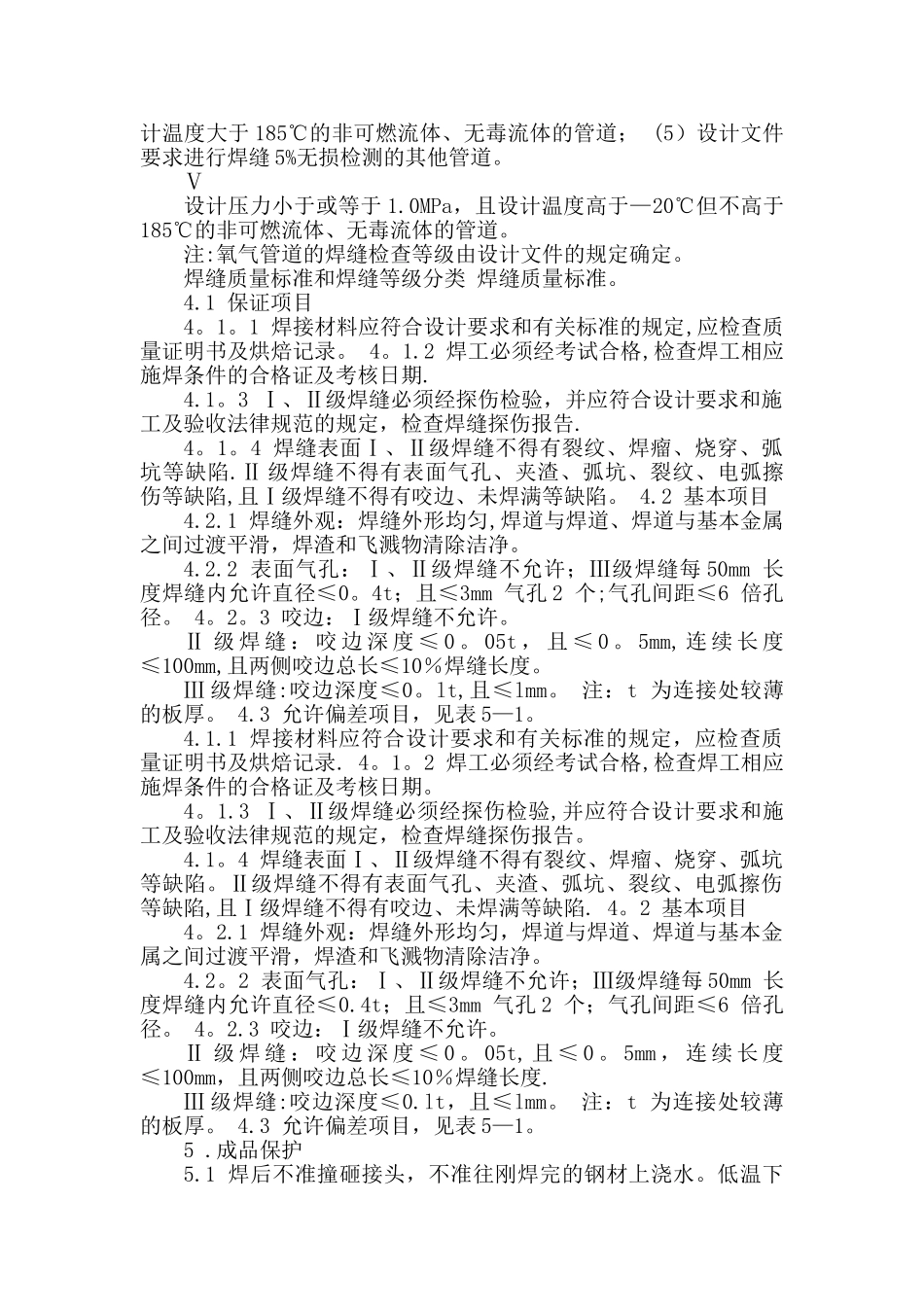

焊缝标准及质量等级管道类别 Ⅰ （1）毒性程度为极度危害的流体管道; （2）设计压力大于或等于 10MPa 的可燃流体、有毒流体的管道； (3）设计压力大于或等于 4MPa、小于 10MPa，且设计温度大于等于 400℃的可燃流体、有毒流体的管道； （4）设计压力大于或等于 10MPa,且设计温度大于或等于 400℃的非可燃流体、无毒流体的管道； （5)设计文件注明为剧烈循环工况的管道；（6）设计温度低于-20℃的所有流体管道; （7）夹套管的内管； （8）按本法律规范第 8。5.6 条规定做替代性试验的管道； （9）设计文件要求进行焊缝 100%无损检测的其他管道。Ⅱ（1）设计压力大于或等于 4MPa、小于 10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道； （2）设计压力小于 4MPa，毒性程度为高度危害的流体管道; （3）设计压力大于或等于 4MPa、小于 10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道； （4）设计压力大于或等于 10MPa，且设计温度小于 400℃的非可燃流体、无毒流体的管道; （5）设计压力大于或等于 4MPa、小于 10MPa,且设计温度大于等于 400℃的非可燃流体、无毒流体的管道； （6）设计文件要求进行焊缝 20%无损检测的其他管道。Ⅲ（1）设计压力大于或等于 4MPa、小于 10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道； （2）设计压力小于 4MPa 的甲、乙类可燃气体和甲类可燃液体管道； （3）设计压力大于或等于 4MPa、小于 10MPa,设计温度低于400℃的乙、丙类可燃液体管道； （ 4）设计压力大于或等于4MPa、小于 10MPa,设计温度低于 400℃的非可燃流体、无毒流体的管道； （5)设计压力大于 1MPa 小于 4MPa，设计温度高于或等于 400℃的非可燃流体、无毒流体的管道; (6）设计文件要求进行焊缝 10%无损检测的其他管道.Ⅳ(1)设计压力小于 4MPa，毒性程度为中毒和轻度危害的流体管道； (2）设计压力小于 4MPa 的乙、丙类可燃液体管道； （3）设计压力大于 1MPa 小于 4MPa，设计温度低于 400℃的非可燃流体、无毒流体的管道; (4）设计压力小于或等于 1MPa，且设计温度大于 185℃的非可燃流体、无毒流体的管道； (5）设计文件要求进行焊缝 5%无损检测的其他管道。Ⅴ设计压力小于或等于 1.0MPa，且设计温度高于—20℃但不高于185℃的非可燃流体、无毒流体的管道。 注:氧气管道的焊缝检查等级由设计文件的规定确定。 焊缝质量标准和焊缝等...
