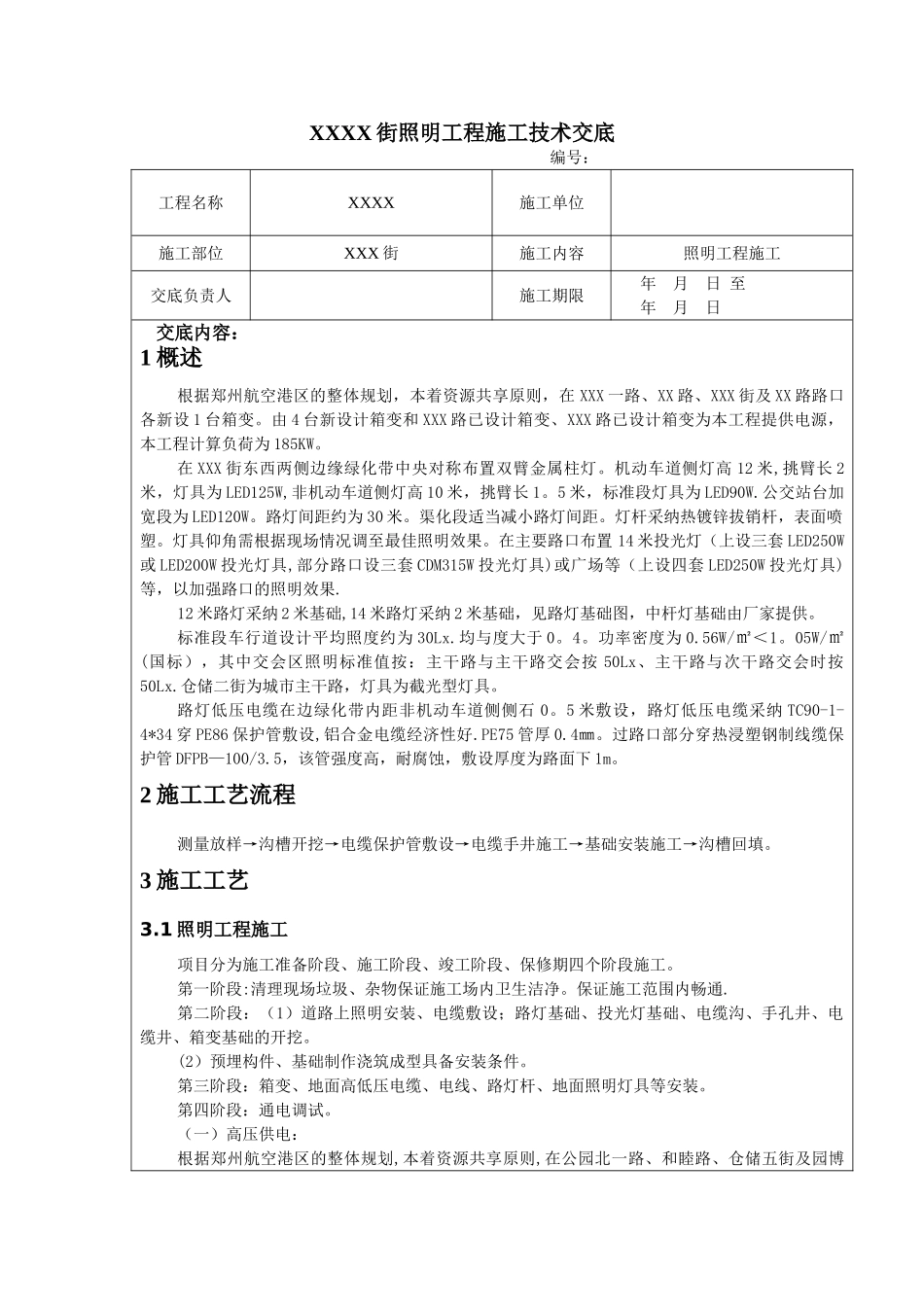

XXXX 街照明工程施工技术交底 编号：工程名称XXXX施工单位施工部位XXX 街施工内容照明工程施工交底负责人施工期限 年 月 日 至 年 月 日交底内容：1 概述根据郑州航空港区的整体规划，本着资源共享原则，在 XXX 一路、XX 路、XXX 街及 XX 路路口各新设 1 台箱变。由 4 台新设计箱变和 XXX 路已设计箱变、XXX 路已设计箱变为本工程提供电源，本工程计算负荷为 185KW。在 XXX 街东西两侧边缘绿化带中央对称布置双臂金属柱灯。机动车道侧灯高 12 米,挑臂长 2米，灯具为 LED125W,非机动车道侧灯高 10 米，挑臂长 1。5 米，标准段灯具为 LED90W.公交站台加宽段为 LED120W。路灯间距约为 30 米。渠化段适当减小路灯间距。灯杆采纳热镀锌拔销杆，表面喷塑。灯具仰角需根据现场情况调至最佳照明效果。在主要路口布置 14 米投光灯（上设三套 LED250W或 LED200W 投光灯具,部分路口设三套 CDM315W 投光灯具)或广场等（上设四套 LED250W 投光灯具)等，以加强路口的照明效果.12 米路灯采纳 2 米基础,14 米路灯采纳 2 米基础，见路灯基础图，中杆灯基础由厂家提供。标准段车行道设计平均照度约为 30Lx.均与度大于 0。4。功率密度为 0.56W/㎡＜1。05W/㎡(国标），其中交会区照明标准值按：主干路与主干路交会按 50Lx、主干路与次干路交会时按50Lx.仓储二街为城市主干路，灯具为截光型灯具。路灯低压电缆在边绿化带内距非机动车道侧侧石 0。5 米敷设，路灯低压电缆采纳 TC90-1-4*34 穿 PE86 保护管敷设,铝合金电缆经济性好.PE75 管厚 0.4㎜。过路口部分穿热浸塑钢制线缆保护管 DFPB—100/3.5，该管强度高，耐腐蚀，敷设厚度为路面下 1m。2 施工工艺流程测量放样→沟槽开挖→电缆保护管敷设→电缆手井施工→基础安装施工→沟槽回填。3 施工工艺3.1 照明工程施工项目分为施工准备阶段、施工阶段、竣工阶段、保修期四个阶段施工。第一阶段:清理现场垃圾、杂物保证施工场内卫生洁净。保证施工范围内畅通.第二阶段：（1）道路上照明安装、电缆敷设；路灯基础、投光灯基础、电缆沟、手孔井、电缆井、箱变基础的开挖。(2）预埋构件、基础制作浇筑成型具备安装条件。第三阶段：箱变、地面高低压电缆、电线、路灯杆、地面照明灯具等安装。第四阶段：通电调试。（一）高压供电：根据郑州航空港区的整体规划,本着资源共享原则,在公园北一路、和睦路、仓储五街及园博路路口各新设 1 台箱变。由 4 ...
