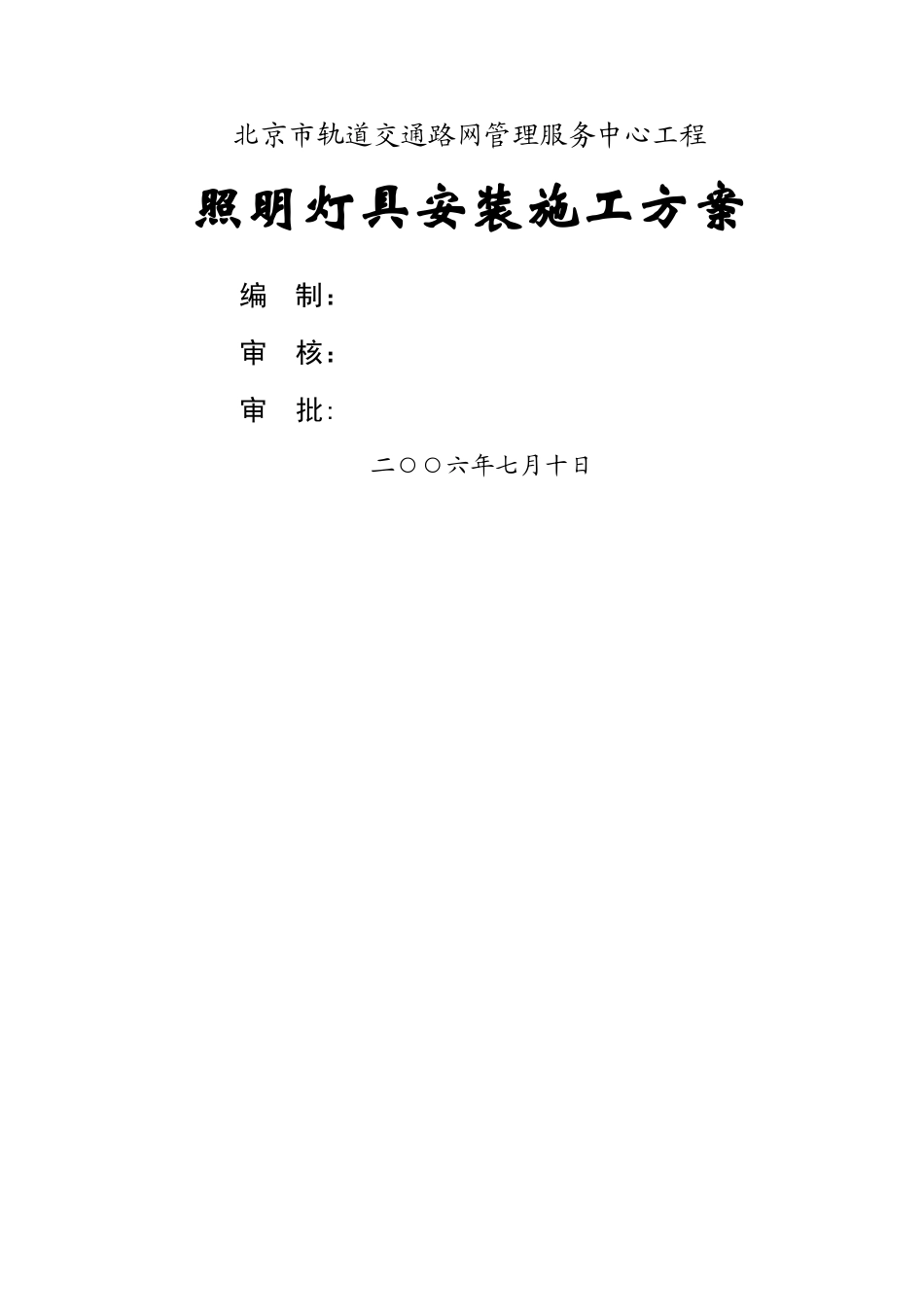

北京市轨道交通路网管理服务中心工程照明灯具安装施工方案 编 制： 审 核： 审 批: 二○○六年七月十日施工组织设计(施工方案）审批表工程名称北京市轨道交通路网管理服务中心结构类型框剪,局部钢结构建筑面积59521 平方米层 数地下 2 层，地上 10 层建设单位北京京投轨道交通路网管理服务中心有限公司施工单位北京城建集团有限责任公司编制部门北京城建集团轨道交通路网管理服务中心项目部编 制 人编制时间2024 年 7 月 10 日报审时间 2024 年 7 月 10 日审批部门项目部总工办审批时间年 月 日审 批 人方案名称照明灯具安装施工方案审批意见:(填写讨论的主要结论包括应修改的部分）目录1 工程概况 22 编制依据 23 施工准备和部署 34 操作工艺 55 质量标准 116 成品保护 127 质量记录 128 安全消防措施 129 环保与文明施工 13照明灯具安装施工方案1。 工程概况北京市轨道交通路网管理服务中心一期工程是个大型公共建筑物，有展示大厅,指挥大厅,控制大厅,结算大厅,办公楼，机电设备用房,停车场等。根据不同区域的场所，选择不同类型不同规格的照明灯具,为工作人员提供光线明亮、舒适的环境,美化建筑空间。为了达到最佳的照明和装饰效果，该工程采纳了荧光灯、金属卤化物灯、白炽灯等多种类型光源，采纳了普照、深照和漫光三种投光方式，把整个建筑物装点得富丽堂皇、流光异彩。工程内容如下表。序号名称规格及型号单位 数量备注1单管吸顶荧光灯220V 1＊36W套4272双管吸顶荧光灯220V 2＊36W套11393嵌入式双管吸顶荧光灯 220V 2*18W套7894防水防尘灯220V 1*40W套1635疏散指示灯220V 1＊18W（8W)套3046安全出口灯220V 1＊18W（8W）套2367楼层指示灯220V 1*18W套658半圆球吸顶灯220V 1*40W套2459嵌入式壁灯220V 1＊18W套3610单火壁灯220V 1*40W套18311配罩型金属卤灯220V 1*75W套3312吸顶式金属卤灯220V 1*75W套531314151617182 编制依据2.1 北京市城建设计讨论总院绘制的电气施工图。2.2 电气装置安装施工及验收法律规范。2.3 《建筑电气通用图籍》（92DQ6）。2。4 《建筑电气安装分项工程施工工艺标准》。2.5 《常用灯具安装》（96SD469)。3 施工准备和部署3.1 施工准备3.1.1 技术准备（1）电气专业技术人员根据施工图要求以书面的形式向施工人员进行技术交底。全面了解灯具安装的位置及工艺要求,结合施工法律规范做好预埋预留。(2）电气专业技术人员密切与土建专业人员和水...
