牛头冲特大桥悬灌梁施工方案

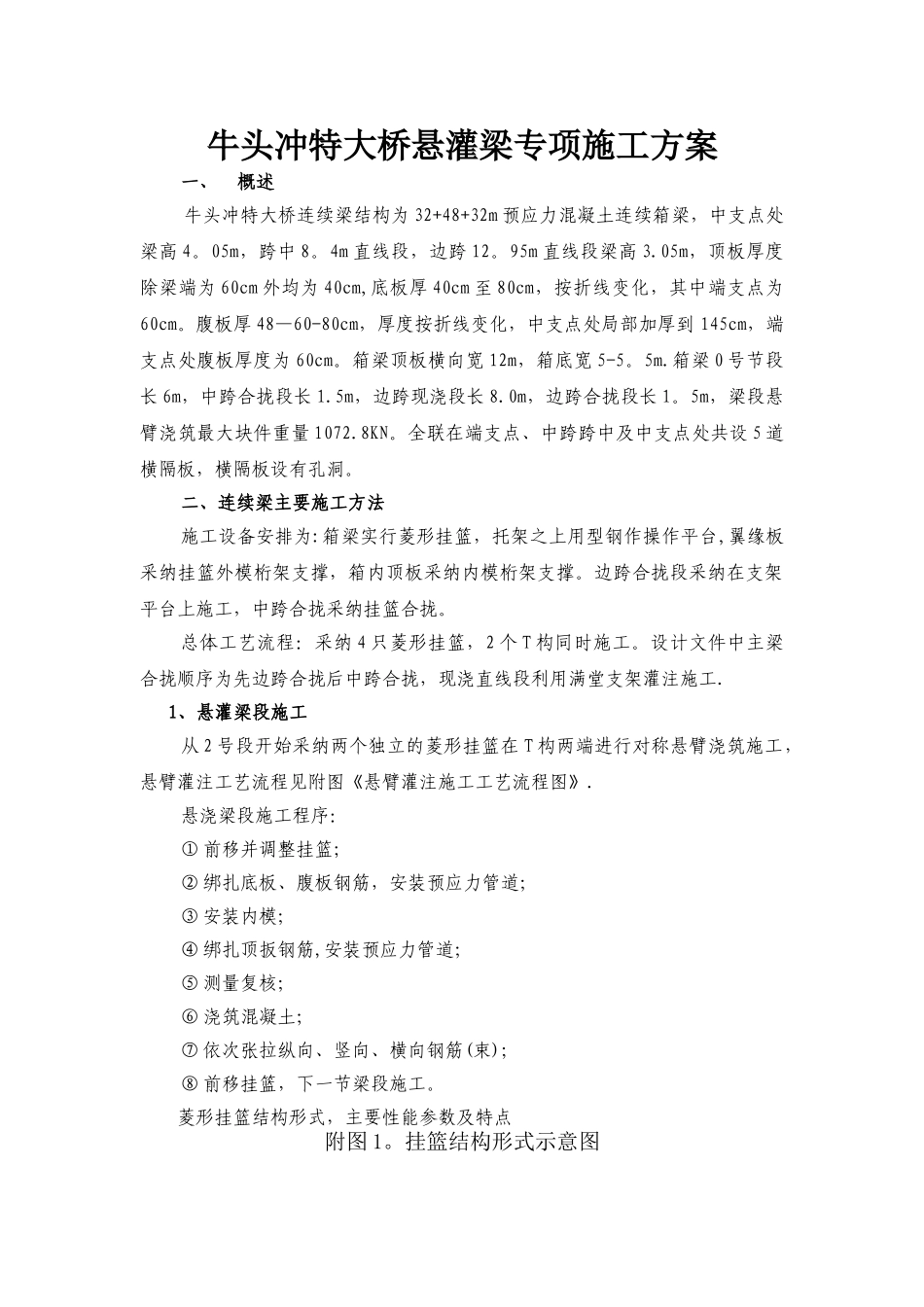

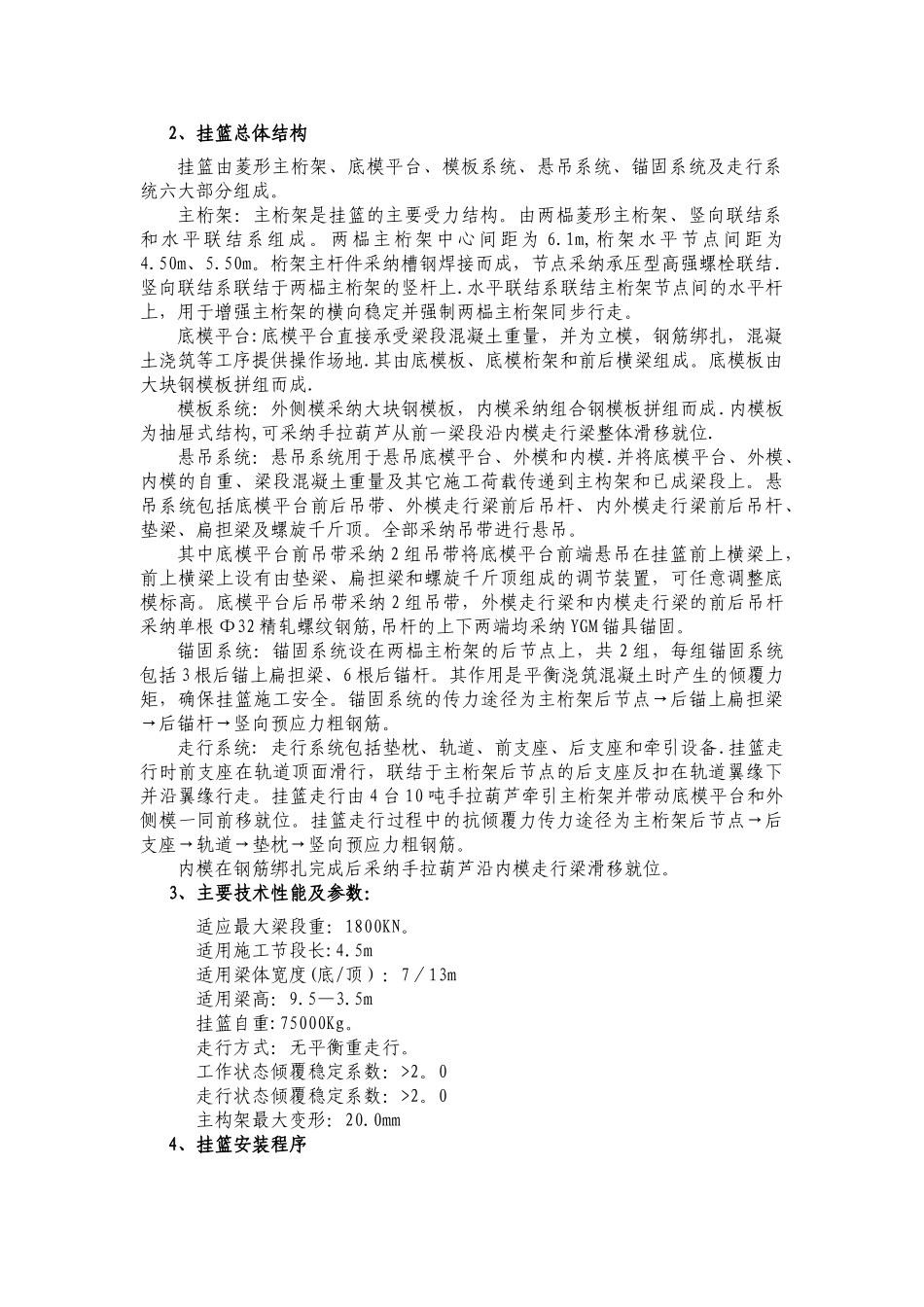

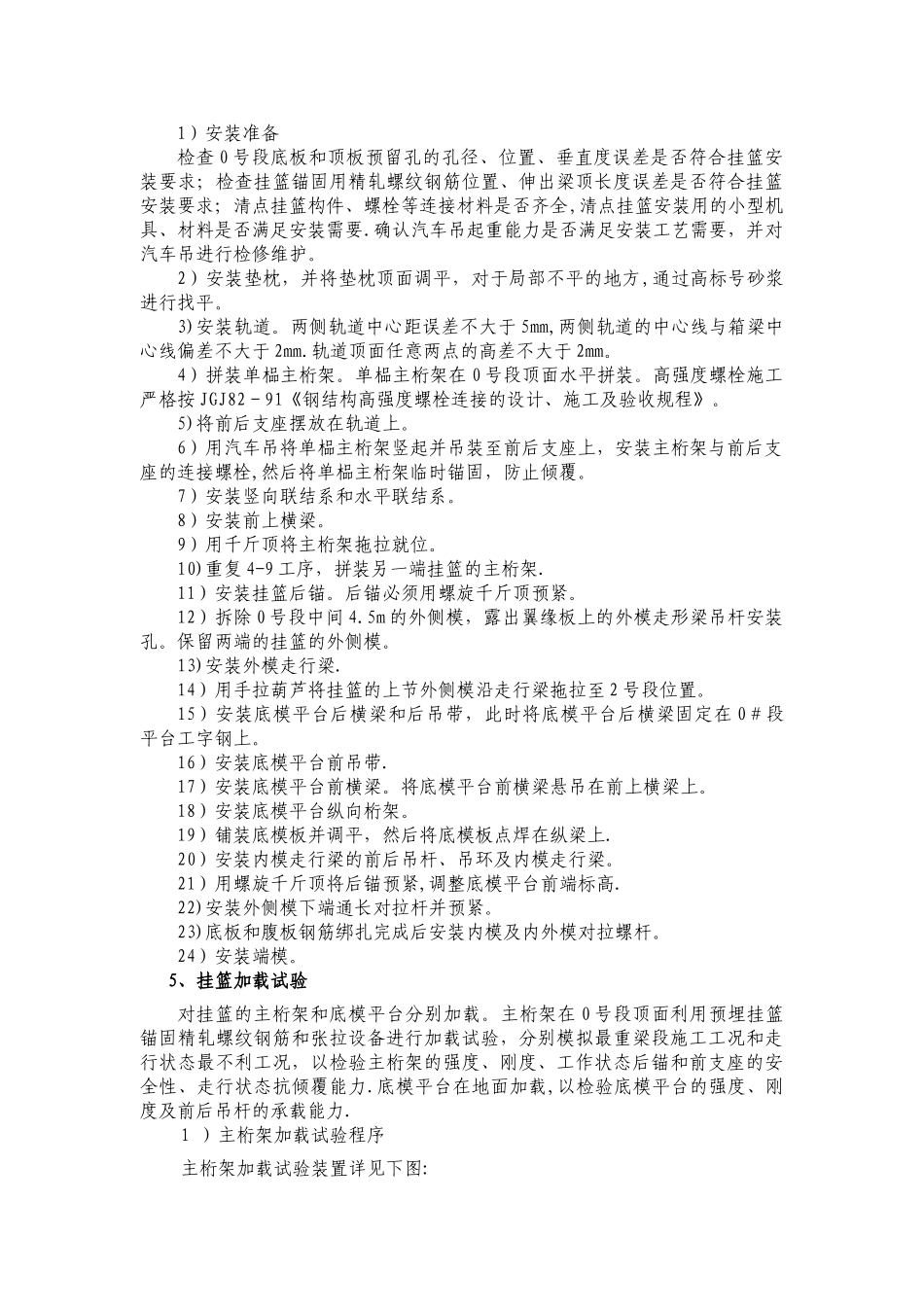

牛头冲特大桥悬灌梁专项施工方案一、概述牛头冲特大桥连续梁结构为 32+48+32m 预应力混凝土连续箱梁，中支点处梁高 4。05m，跨中 8。4m 直线段，边跨 12。95m 直线段梁高 3.05m，顶板厚度除梁端为 60cm 外均为 40cm,底板厚 40cm 至 80cm，按折线变化，其中端支点为60cm。腹板厚 48—60-80cm，厚度按折线变化，中支点处局部加厚到 145cm，端支点处腹板厚度为 60cm。箱梁顶板横向宽 12m，箱底宽 5-5。5m.箱梁 0 号节段长 6m，中跨合拢段长 1.5m，边跨现浇段长 8.0m，边跨合拢段长 1。5m，梁段悬臂浇筑最大块件重量 1072.8KN。全联在端支点、中跨跨中及中支点处共设 5 道横隔板，横隔板设有孔洞。二、连续梁主要施工方法施工设备安排为:箱梁实行菱形挂篮，托架之上用型钢作操作平台,翼缘板采纳挂篮外模桁架支撑，箱内顶板采纳内模桁架支撑。边跨合拢段采纳在支架平台上施工，中跨合拢采纳挂篮合拢。总体工艺流程：采纳 4 只菱形挂篮，2 个 T 构同时施工。设计文件中主梁合拢顺序为先边跨合拢后中跨合拢，现浇直线段利用满堂支架灌注施工.1、悬灌梁段施工从 2 号段开始采纳两个独立的菱形挂篮在 T 构两端进行对称悬臂浇筑施工，悬臂灌注工艺流程见附图《悬臂灌注施工工艺流程图》.悬浇梁段施工程序：① 前移并调整挂篮；② 绑扎底板、腹板钢筋，安装预应力管道；③ 安装内模；④ 绑扎顶扳钢筋,安装预应力管道；⑤ 测量复核；⑥ 浇筑混凝土；⑦ 依次张拉纵向、竖向、横向钢筋(束)；⑧ 前移挂篮，下一节梁段施工。菱形挂篮结构形式，主要性能参数及特点附图 1。挂篮结构形式示意图2、挂篮总体结构挂篮由菱形主桁架、底模平台、模板系统、悬吊系统、锚固系统及走行系统六大部分组成。主桁架：主桁架是挂篮的主要受力结构。由两榀菱形主桁架、竖向联结系和水平联结系组成。两榀主桁架中心间距为 6.1m,桁架水平节点间距为4.50m、5.50m。桁架主杆件采纳槽钢焊接而成，节点采纳承压型高强螺栓联结.竖向联结系联结于两榀主桁架的竖杆上.水平联结系联结主桁架节点间的水平杆上，用于增强主桁架的横向稳定并强制两榀主桁架同步行走。底模平台:底模平台直接承受梁段混凝土重量，并为立模，钢筋绑扎，混凝土浇筑等工序提供操作场地.其由底模板、底模桁架和前后横梁组成。底模板由大块钢模板拼组而成.模板系统：外侧模采纳大块钢模板，内模采纳组合钢模板拼组而成.内模板为抽屉式结构,可采纳手拉葫芦从前一梁段沿内...
