2025年九年级物理全册欧姆定律单元测试题

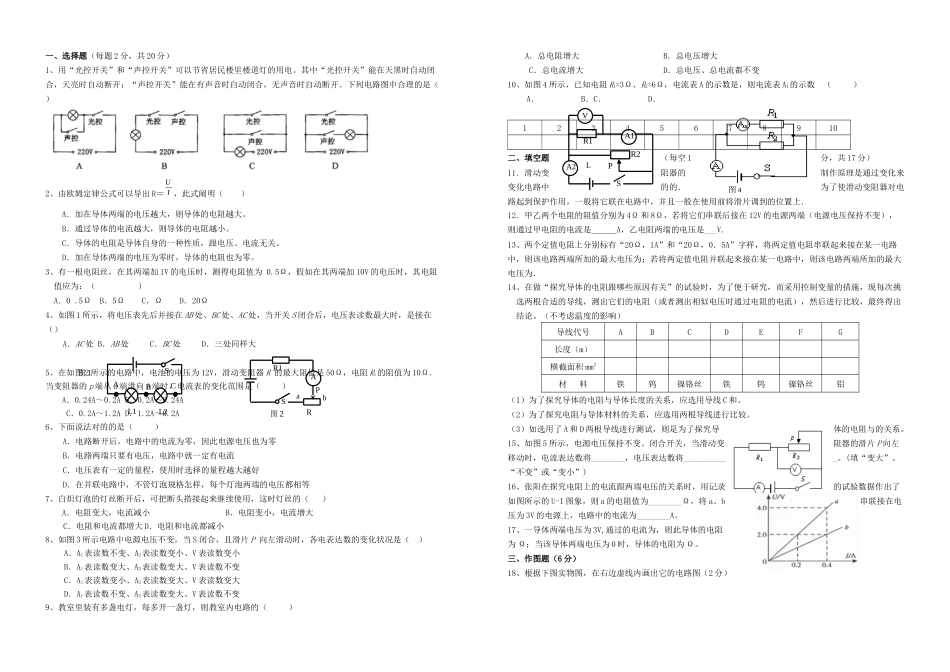

SARPR1ab图 2ABCL1L2S图 1图 4SA1A2VLR1R2P图 5一、选择题（每题 2 分，共 20 分）1、用“光控开关”和“声控开关”可以节省居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（ ）2、由欧姆定律公式可以导出 R＝，此式阐明（ ）A．加在导体两端的电压越大，则导体的电阻越大。B．通过导体的电流越大，则导体的电阻越小。C．导体的电阻是导体自身的一种性质，跟电压、电流无关。D．加在导体两端的电压为零时，导体的电阻也为零。3、有一根电阻丝，在其两端加 1V 的电压时，测得电阻值为 0.5Ω，假如在其两端加 10V 的电压时，其电阻值应为：（ ）A．0 .5Ω B．5Ω C．Ω D．20Ω4、如图 1 所示，将电压表先后并接在 AB 处、BC 处、AC 处，当开关 S 闭合后，电压表读数最大时，是接在（）A．AC 处 B．AB 处 C．BC 处 D．三处同样大5、在如图 2 所示的电路中，电池的电压为 12V，滑动变阻器 R 的最大阻值是 50Ω，电阻 R1的阻值为 10Ω．当变阻器的 p 端从 a 端滑向 b 端时，电流表的变化范围是（ ） A．0.24A～0.2A B．0.2A～0.24AC．0.2A～1.2A D．1.2A～0.2A6、下面说法对的的是（ ）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不管灯泡规格怎样，每个灯泡两端的电压都相等7、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ） A．电阻变大，电流减小 B．电阻变小，电流增大C．电阻和电流都增大 D．电阻和电流都减小8、如图 3 所示电路中电源电压不变，当 S 闭合，且滑片 P 向左滑动时，各电表达数的变化状况是（ ） A．A1表读数不变、A2表读数变小、V 表读数变小B．A1表读数变大、A2表读数变大、V 表读数不变C．A1表读数变小、A2表读数变大、V 表读数变大D．A1表读数不变、A2表读数变大、V 表读数不变9、教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）A．总电阻增大 B．总电压增大 C．总电流增大 D．总电压、总电流都不变10、如图 4 所示，已知电阻 R1=3Ω、R2=6Ω，电流表 A 的示数是，则电流表 A1的示数 （ ） A． B．C． D．12345678910二、填空题（毎空 1分，共 17 分）11．滑动变阻器的制...
