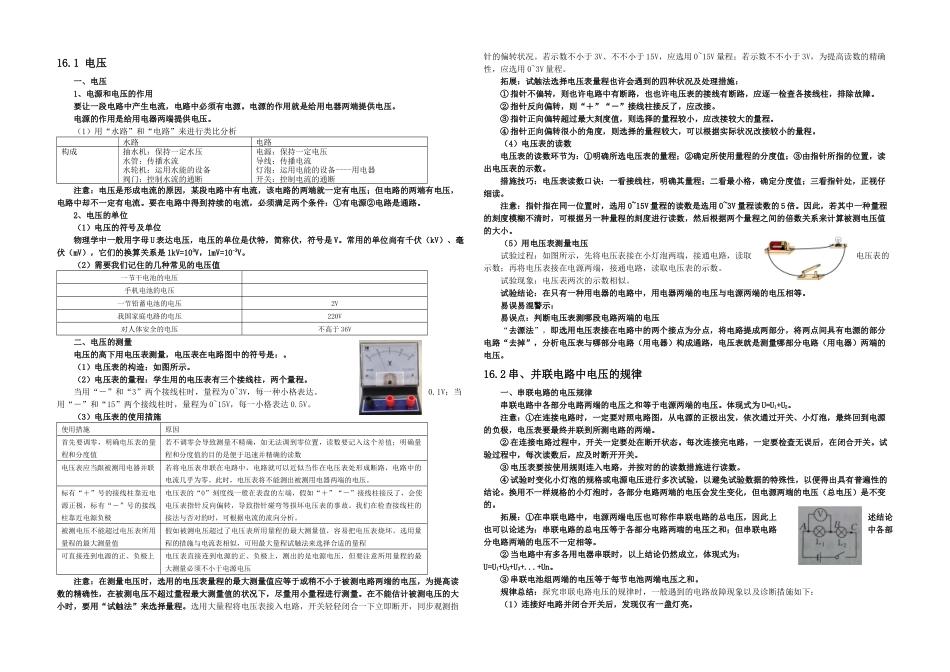

16.1 电压一、电压1、电源和电压的作用要让一段电路中产生电流，电路中必须有电源。电源的作用就是给用电器两端提供电压。电源的作用是给用电器两端提供电压。（1）用“水路”和“电路”来进行类比分析水路电路构成抽水机：保持一定水压水管：传播水流水轮机：运用水能的设备阀门：控制水流的通断电源：保持一定电压导线：传播电流灯泡：运用电能的设备----用电器开关：控制电流的通断注意：电压是形成电流的原因，某段电路中有电流，该电路的两端就一定有电压；但电路的两端有电压，电路中却不一定有电流。要在电路中得到持续的电流，必须满足两个条件：①有电源②电路是通路。2、电压的单位（1）电压的符号及单位物理学中一般用字母 U 表达电压，电压的单位是伏特，简称伏，符号是 V。常用的单位尚有千伏（kV）、毫伏（mV），它们的换算关系是 1kV=103V，1mV=10-3V。（2）需要我们记住的几种常见的电压值一节干电池的电压手机电池的电压一节铅蓄电池的电压2V我国家庭电路的电压220V对人体安全的电压不高于 36V二、电压的测量电压的高下用电压表测量，电压表在电路图中的符号是：。（1）电压表的构造：如图所示。（2）电压表的量程：学生用的电压表有三个接线柱，两个量程。当用“－”和“3”两个接线柱时，量程为 0~3V，每一种小格表达。0.1V；当用“－”和“15”两个接线柱时，量程为 0~15V，每一小格表达 0.5V。（3）电压表的使用措施使用措施原因首先要调零，明确电压表的量程和分度值若不调零会导致测量不精确，如无法调到零位置，读数要记入这个差值；明确量程和分度值的目的是便于迅速并精确的读数电压表应当跟被测用电器并联若将电压表串联在电路中，电路就可以近似当作在电压表处形成断路，电路中的电流几乎为零。此时，电压表将不能测出被测用电器两端的电压。标有“＋”号的接线柱靠近电源正极，标有“－”号的接线柱靠近电源负极电压表的“0”刻度线一般在表盘的左端，假如“＋”“－”接线柱接反了，会使电压表指针反向偏转，导致指针碰弯等损坏电压表的事故。我们在检查接线柱的接法与否对的时，可根据电流的流向分析。被测电压不能超过电压表所用量程的最大测量值假如被测电压超过了电压表所用量程的最大测量值，容易把电压表烧坏。选用量程的措施与电流表相似，可用最大量程试触法来选择合适的量程可直接连到电源的正、负极上电压表直接连到电源的正、负极上，测出的是电源电压，但要注意所用量程的最大测量必须不小于电...
