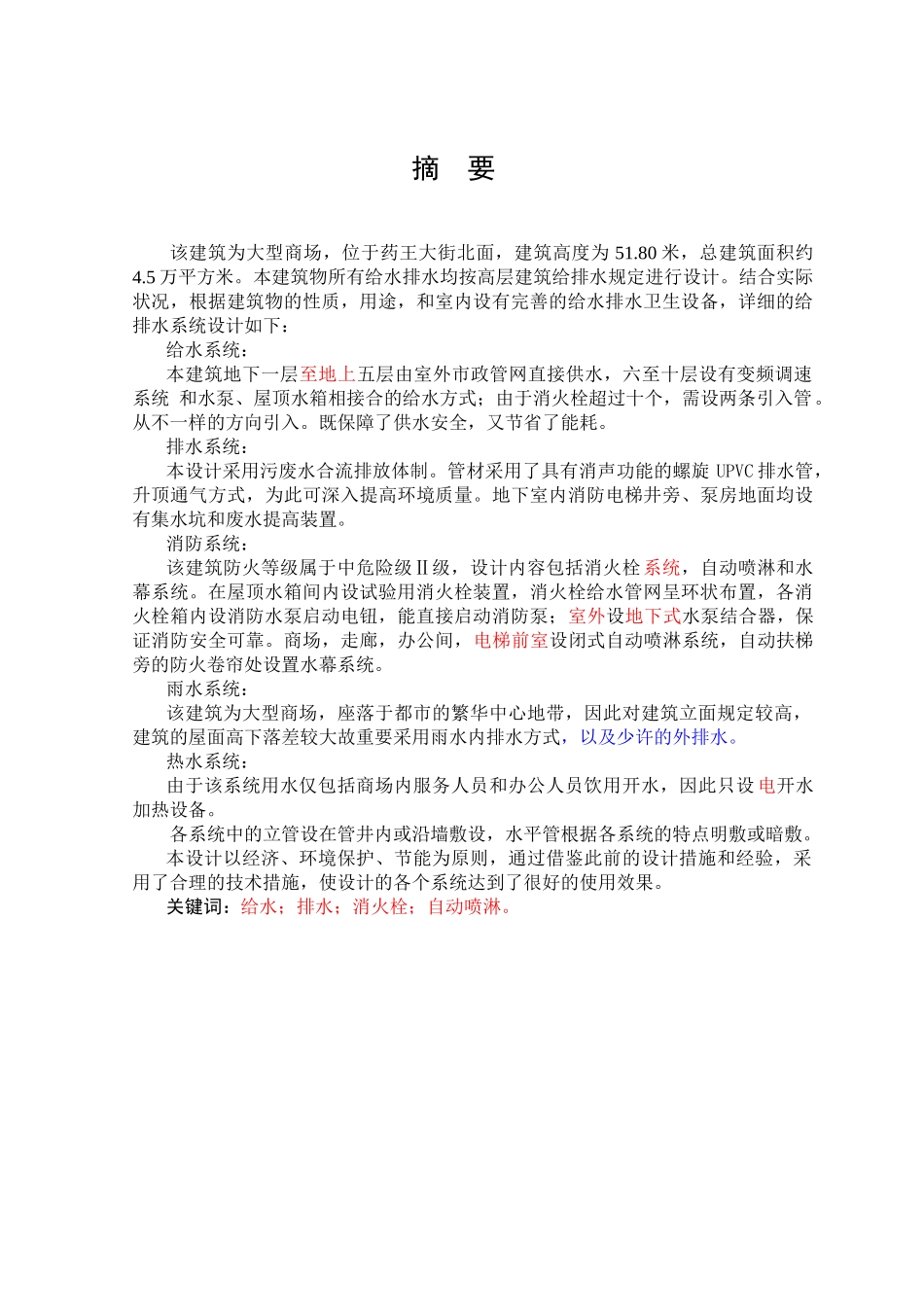

摘 要 该建筑为大型商场，位于药王大街北面，建筑高度为 51.80 米，总建筑面积约4.5 万平方米。本建筑物所有给水排水均按高层建筑给排水规定进行设计。结合实际状况，根据建筑物的性质，用途，和室内设有完善的给水排水卫生设备，详细的给排水系统设计如下：给水系统：本建筑地下一层至地上五层由室外市政管网直接供水，六至十层设有变频调速系统 和水泵、屋顶水箱相接合的给水方式；由于消火栓超过十个，需设两条引入管。从不一样的方向引入。既保障了供水安全，又节省了能耗。排水系统：本设计采用污废水合流排放体制。管材采用了具有消声功能的螺旋 UPVC 排水管，升顶通气方式，为此可深入提高环境质量。地下室内消防电梯井旁、泵房地面均设有集水坑和废水提高装置。消防系统：该建筑防火等级属于中危险级Ⅱ级，设计内容包括消火栓系统，自动喷淋和水幕系统。在屋顶水箱间内设试验用消火栓装置，消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵；室外设地下式水泵结合器，保证消防安全可靠。商场，走廊，办公间，电梯前室设闭式自动喷淋系统，自动扶梯旁的防火卷帘处设置水幕系统。雨水系统：该建筑为大型商场，座落于都市的繁华中心地带，因此对建筑立面规定较高，建筑的屋面高下落差较大故重要采用雨水内排水方式，以及少许的外排水。热水系统：由于该系统用水仅包括商场内服务人员和办公人员饮用开水，因此只设 电开水加热设备。各系统中的立管设在管井内或沿墙敷设，水平管根据各系统的特点明敷或暗敷。本设计以经济、环境保护、节能为原则，通过借鉴此前的设计措施和经验，采用了合理的技术措施，使设计的各个系统达到了很好的使用效果。关键词：给水；排水；消火栓；自动喷淋。AbstractThis building is the large-scale market, is located northern side the god of medicine avenue, the construction is highly 51.80 meters, total floor space approximately 45,000 square meters. This building possesses for water draining water presses the high-rise construction to request for draining water to carry on the design. Unifies the actual situation, according to the building nature, the use, is equipped with the consummation with the room in for the water draining water sanitary equip...
